Ramsey Winch RE 50,7 - Manual (Page 41)

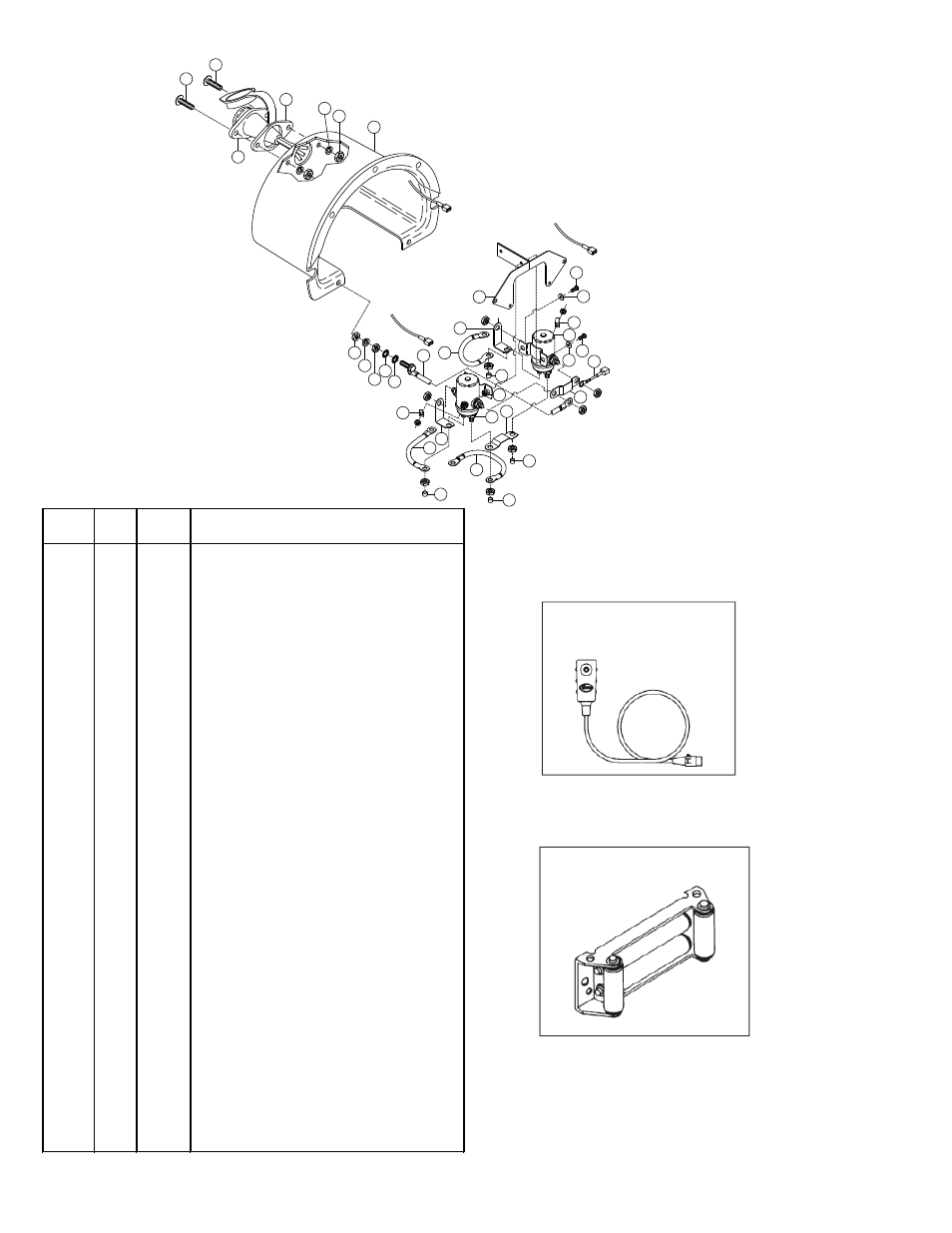

Lista de piezas de conjunto del solenoide
7
11
2
21
21
17
18
7
4
11
21
4
3
17
3
5
18
6
5
21
9
3 1
15
10
13
10
14
20
9
19
15
8
8
amarillo
rojo
verde
12
Hacia amarillo
Hacia verde
Hacia rojo
A
B
C
44
278170 12 V
278028 24 V
Teleinterruptor núm.
251110
Guiacabos de rodillos
núm. 251183
Tornillería de montaje incluida con los
equipos de montaje
Artículo
no Cant. Parte Descripción
1 1 280013 Asamblea de CABLE y el perno (12V)
1 280009 Asamblea de CABLE y el perno (24V)
2 1 289091 MONTAJE DE CABLE
3 3 289167 ASAMBLEA DE CABLE (12V)
3 289077 ASAMBLEA DE CABLE (24V)
4 2 364001 CORREA DE COBRE
5 2 364002 CORREA DE COBRE
6 1 408035 SOPORTE DE SOLENOIDE
7 2 416216
TORNILLO #10-24NCX1/2 "LG, RDHD,
RANURA, Z/PL
8 2 416227
TORNILLO-#10-24NCX 3/4 "LG, RDHD,
RANURA, Z/PL
9 4 418004
TUERCA HEXAGONAL #10-24NC REG.,
CINC PLATEADO
10 2 418022
TUERCA-5/16-18NC HEXAGONAL REG,
CINC PLATEADO
11 2 418140
LAVADORA-#10 PLANA DE ACERO, SAE,
ZINC PLT
12 2 418141 ARANDELA DE SEGURIDAD #10 ZINC
13 1 418163
ARANDELA DE SEGURIDAD-5/16 SECTA
MED, PLACA DE ZINC
14 1 418164
LAVADORA-5/16 SHAKE PRF, INT DIENTES,
Z/P
15 1 418165
LAVADORA-5/16 SHAKE PRF, EXT
DIENTES, Z/P
16 1 430013 CONECTOR HEMBRA
17 2 440071 FICHA DE TERMINAL
18 2 440110 SOLENOIDE 12V
2 440114 SOLENOIDE - 24 V
19 1 472071 CUBIERTA DE SOLENOIDE
20 1 482029 PORTADA - CONECTOR
21 4 530106 PORTADA - TERMINAL
