F-2 DIAGRAMS F-2
POWER MIG (140, 180 MODELS)
AVERTISSEMENT
LA HAUTE TENSION
peut étre mortelle
•
Ne pas faire fonctionner sans les couvercles de protection.
•
Déconnecter la puissance d’entrée en débranchant le
cordon de puissance avant de réaliser l’entretien. •
Ne pas toucher les pièces sous alimentation électrique.
•
Seul le personnel qualifié doit installer, utiliser ou réaliser
l’entretien de cette machine.
FIL À NERVURES OU RAYÉ
FIL LISSE
VERS TERRE CONFORMÉMENT AU CODE ÉLECTRIQUE
VENTILATEUR (FAN)
SOLÉNOÏDE
DE GAZ
NOTES:
N.A.
LES CONNEXIONS EN ALUMINIUM BOULONNÉES REQUIÈRENT DU COMPOSÉ DE JOINT T12837 (DOW CORNING 340) POUR ÊTRE REMISES EN PLACE.
N.B.
LES CONNEXIONS DE TRAVAIL ET DE PISTOLET SONT ILLUSTRÉES POUR SOUDAGE GMAW.
N.C.
SÉQUENCE DE NUMÉRATION DE CAVITÉ VUE DU CÔTÉ INSERTION DES CONNECTEURS.
N.D.
J4 EST DÉTERMINÉ PAR LA TENSION D’ENTRÉE DES MACHINES.
N.E.
CE COMPOSANT EST « S1 » POUR LES MACHINES TARAUDÉES ET « R2 » POUR LES ACHINES
CONTINUES.
N.F.
VOIR S26766 POUR LE DIAGRAMME DE CÂBLAGE DE KIT DE MINUTERIE POUR SOUDAGE PAR POINTS.
N.G.
VOIR M20410-1 POUR LE DIAGRAMME DE CÂBLAGE DU KIT DE PISTOLET À BOBINE.
CONDENSATEUR
STARTER
SORTIE
TRANSFOR- MATEUR
COND- COND.+
TRAVAIL
SITUÉ DANS LE TRANSFORMATEUR
VOIR DÉTAILS DE LA CONFIGURATION DE LA FICHE D’IDENTITÉ CI-DESSOUS
VENTILATEUR (FAN) FAN
VERROU
SYMBOLES ÉLECTRIQUES CONFORMÉMENT À E1537
CONFIGURATION FICHE IDENTITÉ
MOTEUR
PISTOLET À BOBINE (EN OPTION)
PISTOLET
MOTEUR DU CHARGEUR DE FIL
L’UN OU L’AUTR
E

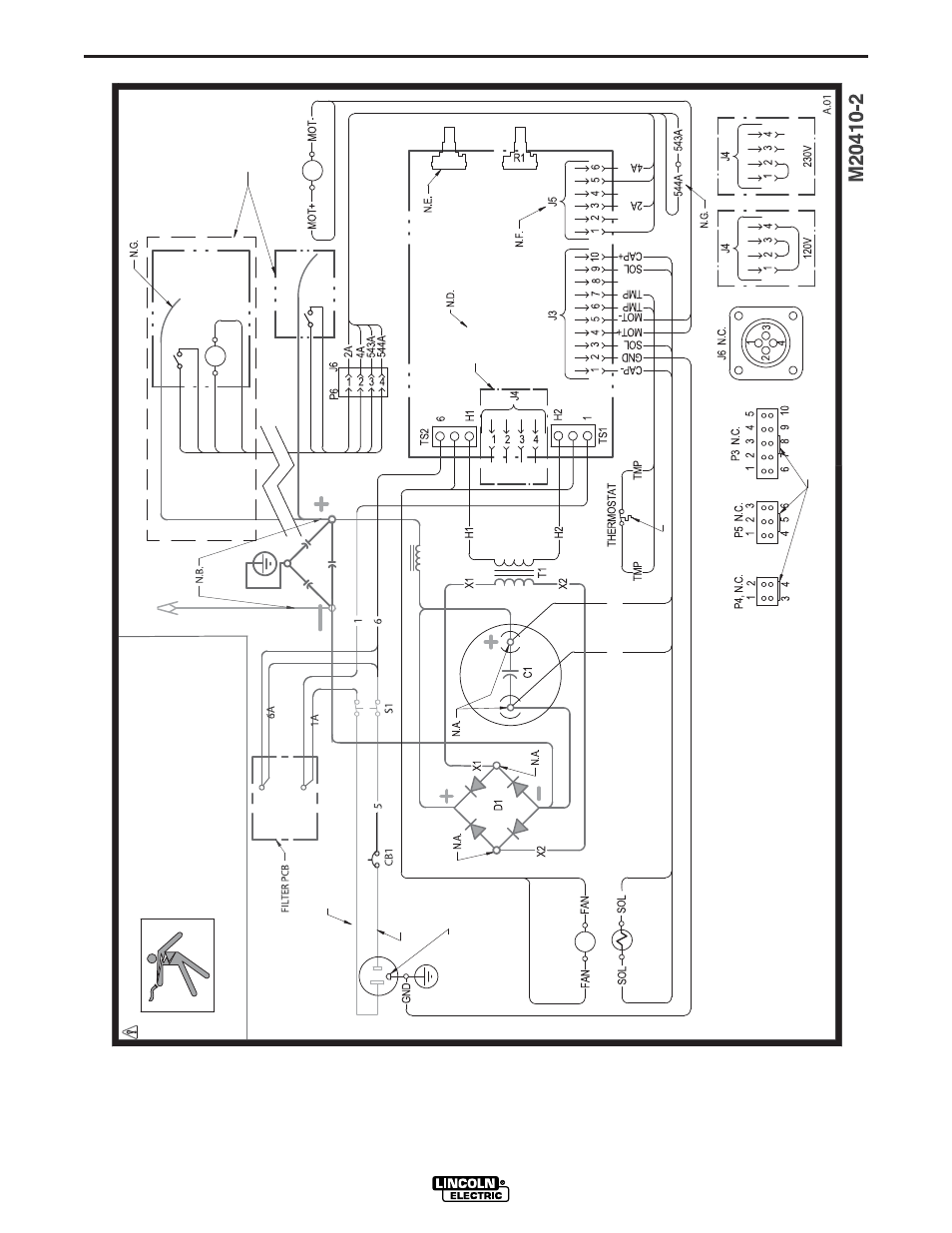

DIAGRAMME DE CÂBLAGE POUR LES CODE 1
1444
NOTE: Ce diagramme a valeur de référence uniquement. Il peut ne pas être exact pour toutes les machines
couvertes par ce manuel. Le diagramme spécifique pour un code particulier est collé à lʼintérieur de la
machine sur lʼun des panneaux de la console.
