D-3 ENTRETIEN D-3
POWER MIG (MODÈLES 140, 180)
PIÈCES DE LA POIGNÉE DU PISTOLET
La poignée du pistolet consiste en deux moitiés qui
sont maintenues ensemble au moyen dʼun collier à
chaque extrémité. Pour ouvrir la poignée, tourner les
colliers sur environ 60 degrés dans le sens contraire à
celui des aiguilles dʼune montre jusquʼà ce que le col-
lier bute. Puis tirer sur le collier pour le retirer de la
poignée du pistolet. Si les colliers sont difficiles à
tourner, positionner la poignée du pistolet contre un
coin, placer un tournevis contre lʼonglet du collier et
donner au tournevis un coup aigu pour faire tourner le
collier au-delà dʼune cannelure interne de blocage.
Voir la Figure D.3.

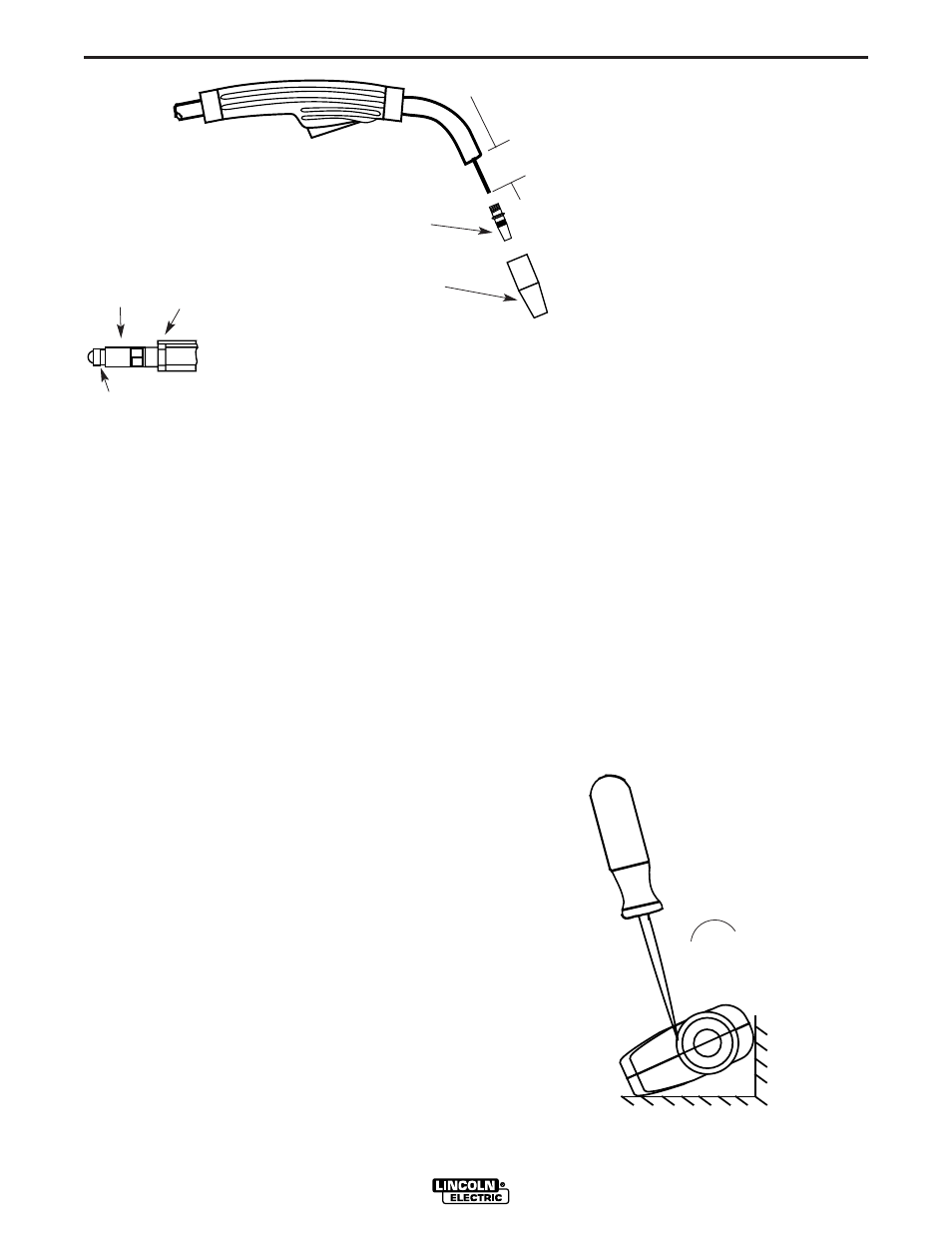

FIGURE D.3
➣
Sens contraire à celui des
aiguilles dʼune montre
8. Visser le diffuseur de gaz sur lʼextrémité du tube du
pistolet et bien serrer.
9. Remettre en place la pointe de contact et le bec.
Longueur dʼÉbarbure de la
Gaine 1-1/4" (31,8 mm)
Diffuseur de Gaz
Bec de Gaz ou
Bec pour Usage
sans Gaz
Vis de Fixation Connecteur
Du Câble en Laiton
Ensemble Gaine
(Le coussinet de la gaine doit être scellé
contre le connecteur du câble en laiton)
FIGURE D.2
Longueur dʼÉbarbure de la Gaine
CHANGEMENT DE LA GAINE
AVERTISSEMENT: La variation des longueurs de câble
empêche lʼinterchangeabilité des gaines. Une fois quʼune
gaine a été coupée pour un pistolet particulier, elle ne doit
pas être installée sur un autre pistolet à moins quʼelle ne
corresponde aux exigences de longueur de coupe de la
gaine. Se reporter à la Figure D.2.
1. Retirer le bec de gaz du pistolet en dévissant dans
le sens contraire à celui des aiguilles dʼune montre.
2. Retirer la pointe de contact présente du pistolet en
dévissant dans le sens contraire à celui des aigu-
illes dʼune montre.
3. Retirer le diffuseur de gaz du tube du pistolet en
dévissant dans le sens contraire à celui des aigu-
illes dʼune montre.
4. Étendre le pistolet et le câble bien droits sur une
surface plate. Desserrer la vis de fixation qui se
trouve dans le connecteur en laiton sur lʼextrémité
du câble côté chargeur de fil. Tirer sur la gaine pour
la sortir du câble.
5. Insérer une nouvelle gaine non ébarbée dans lʼex-
trémité du câble côté connecteur. Vérifier que le
coussinet de la gaine porte bien la marque appro-
priée pour la taille de fil utilisée.
6. Insérer complètement le coussinet de la gaine dans
le connecteur. Serrer la vis de pression sur le con-
necteur du câble en laiton. À ce moment, le dif-
fuseur de gaz ne doit pas être installé sur lʼex-
trémité du tube du pistolet.
7. Avec le bec de gaz et le diffuseur retirés du tube du
pistolet, sʼassurer que le câble soit droit, puis ébar-
ber la gaine à la longueur illustrée sur la Figure
D.2. Retirer toute ébarbure de lʼextrémité de la
gaine.
