A-4 INSTALLATION
POWER MIG (MODÈLES 140, 180)
A-4

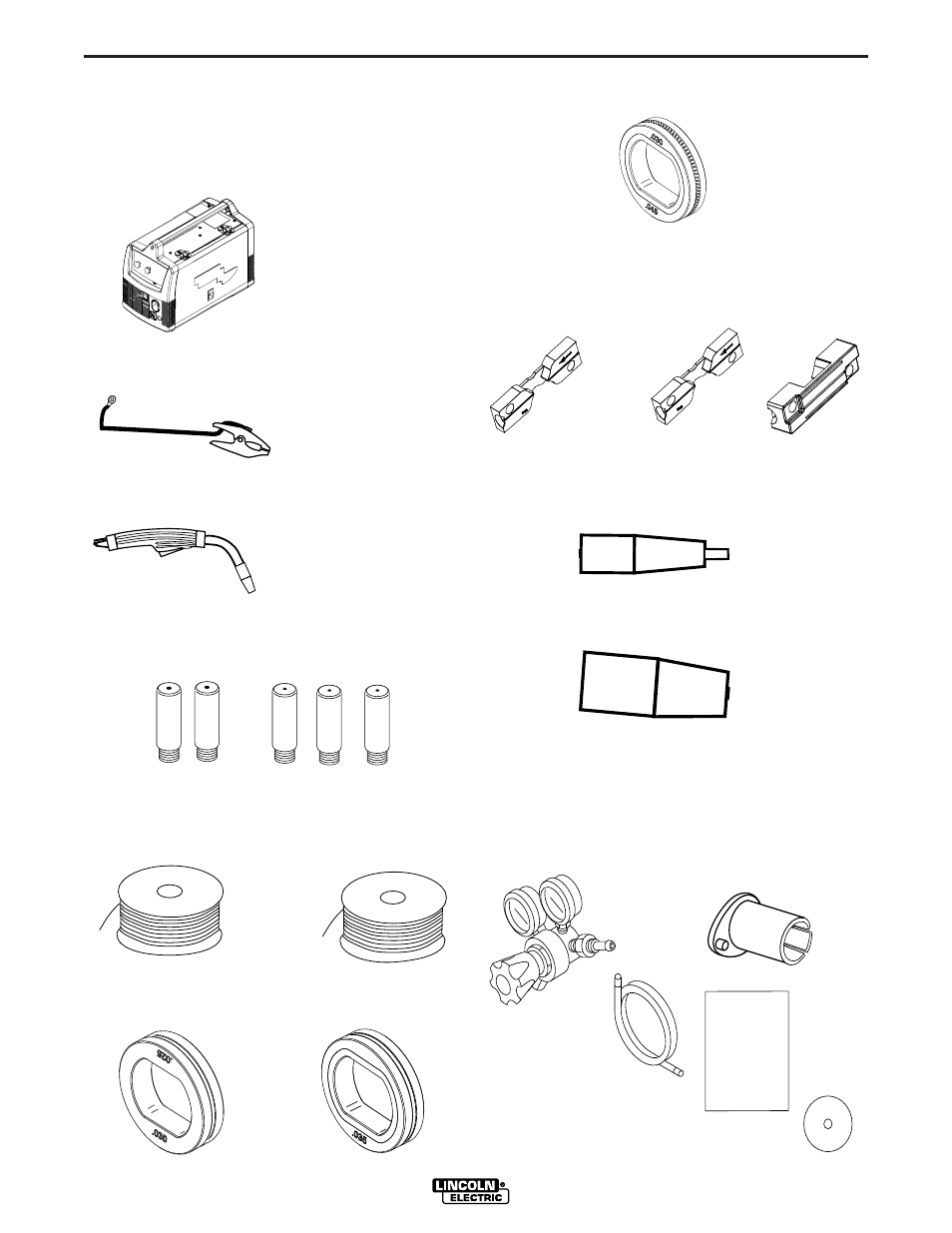

COMPOSANTS INCLUS
• Soudeuse Chargeur de Fil.
• Câble de Travail et Agrafe.
• Pistolet à Souder Magnum 100L.
• 3 Pointes de Contact de (0.9mm) 0,035” (une instal-
lée sur le pistolet à souder).
• 3 Pointes de Contact de (0.6mm)0,025”.
• Bobine de Fil Innershield à Noyau Fondant NR-
211MP de (0.9 mm)0,035” de diamètre.
• Bobine de Fil MIG L-56 de (0.6mm)0.025” de
diamètre.
• Rouleau Conducteur • Rouleau Conducteur
Lisse de (0.6 - 0.8mm)0,025”-0,030” Lisse de (0.9mm)0,035”
.025
.025 .025 .035 .035
NR-211 MP
WIRE
L-56 MIG
• Rouleau Conducteur Moleté de (0.8 - 1.1mm)0,030 –
0,045 (Installé sur la Machine).
• Guide-fil Interne de (0.6 - 0.9mm) 0,025 – 0,035
(Installé sur la Machine).
• Guide-fil Interne de (0.9 - 1.1mm) 0,035-0,045.
• Guide-fil Externe (Installé sur la Machine).
• Bec de Gaz Noir pour Usage sans Gaz avec Élec-
trode Fourrée (Installé sur le Pistolet à Souder).
• Bec de Gaz en Laiton pour Gaz MIG.
• Adaptateur dʼAxe de (51mm)2" (Pour Dévidoir de Fil
de (203mm)8")
• Régulateur
• Tuyau à Gaz
• Apprenez à Souder (Manuel LTW1)
• DVD
GUIDE FIL EXTERNE GUIDE FIL INTERNE
0,025-0,035 GUIDE FIL INTERNE
0,045
.025-.035
.045
LTW1
« APPRENEZ À SOUDER »
DVD
TUYAU À GAZ
RÉGULATEUR
ADAPTATEUR D’AXE DE 2" (POUR DÉVIDOIR DE FIL DE 8")
IDENTIFICATION ET EMPLACEMENT
DES COMPOSANTS
