B-9 FONCTIONNEMENT B-9
POWER MIG (MODÈLES 140, 180)
B. INSTALLATION DU GAZ DE PROTECTION
Pour le soudage MIG, il est nécessaire dʼavoir une
bouteille de gaz de protection appropriée. Pour lʼacier
doux, on peut utiliser soit un cylindre de mélange
Ar/CO
2
soit du CO
2
à 100%. Se reporter aux instruc-
tions ci-dessous pour connecter correctement le gaz de
protection sur la machine.
LES CYLINDRES peuvent exploser
sʼils sont endommagés. Tenir les
cylindres bien droits et enchaînés
au support.
• Tenir les cylindres éloignés des
zones où ils pourraient être
endommagés.
• Ne jamais soulever la soudeuse
lorsque le cylindre y est fixé.
• Ne jamais permettre que lʼélec-
trode de soudage touche les
cylindres.
• Tenir les cylindres éloignés des
circuits de soudage ou de tout
autre circuit sous alimentation
électrique.
-----------------------------------------------------------------------
AVERTISSEMENT
75/25
FEMALE END
EXTRÉMITÉ MÂLE
CO
S19298
ADAPTATEUR
DU RÉGULATEUR
RONDELLE EN
PLASTIQUE
MÉLANGES
100%
2
3. Fixer le régulateur de flux sur la soupape du cylindre
et bien serrer lʼécrou de lʼunion au moyen dʼune clef.
NOTE: Si la connexion est effectuée sur un cylindre à
100% de CO
2
, un adaptateur de régulateur de CO
2
est requis. Acheter séparément lʼadaptateur de CO
2
S19298. Prendre soin dʼinstaller la rondelle en plas-
tique incluse avec lʼaccessoire sur le côté de la
bouteille. (Voir la Figure B.13).
4. Se reporter à la Figure B.13. Fixer une extrémité du
tuyau de gaz dʼadmission sur lʼaccessoire de sortie
du régulateur de flux et bien serrer lʼécrou de lʼunion
au moyen dʼune clef. Brancher lʼautre extrémité sur
lʼAccessoire dʼAdmission du Solénoïde de la machine
(filetage femelle de 5/8-18 – pour accessoire CGA –
032). Sʼassurer que le tuyau à gaz ne soit pas défor-
mé ou tordu.

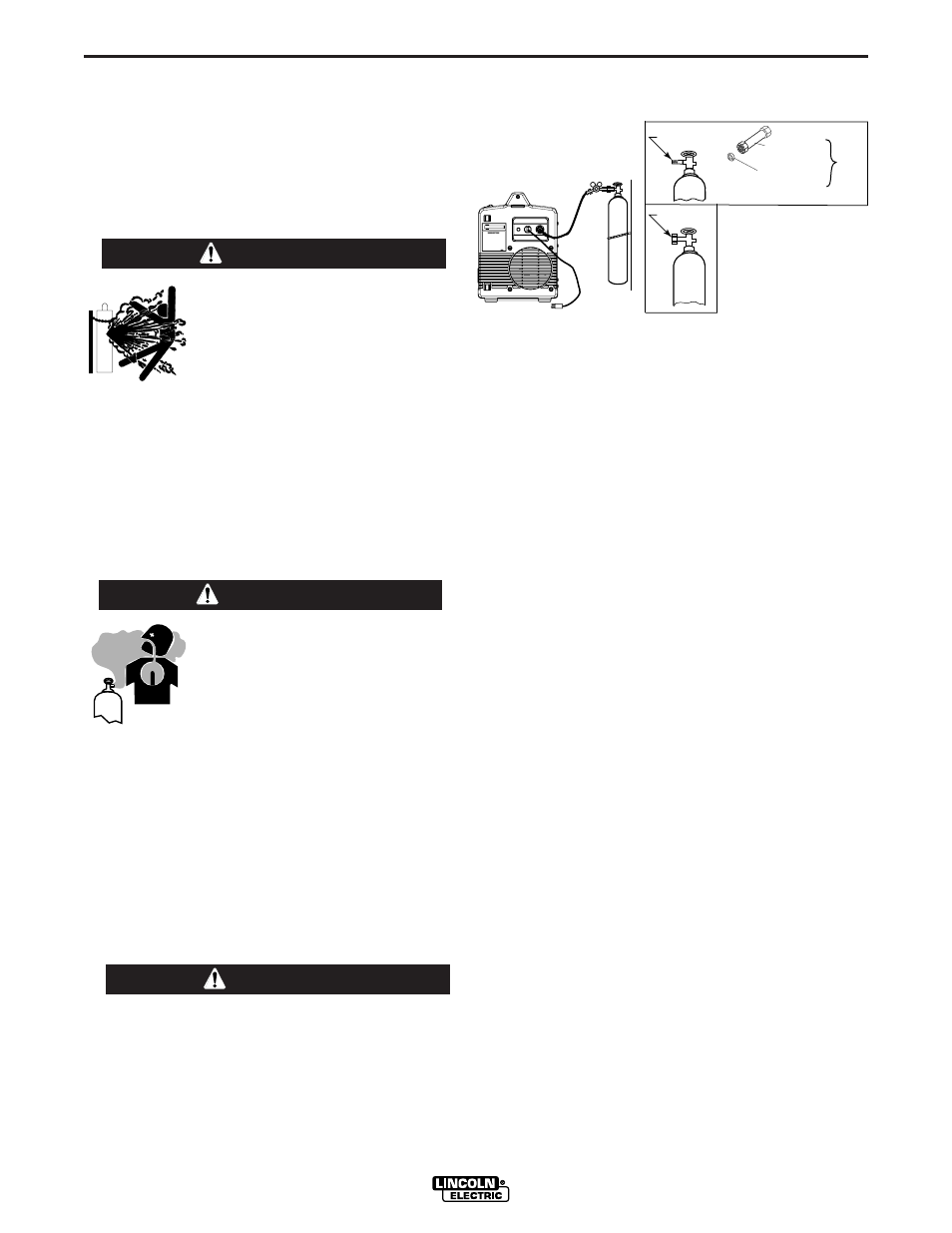

FIGURE B.13
LʼACCUMULATION DE GAZ DE
PROTECTION peut être nocive
pour la santé ou être mortelle.
• Couper lʼalimentation du gaz de
protection lorsque celui-ci nʼest
pas utilisé.
1. Attacher le cylindre à un mur ou à un autre support
fixe afin de lʼempêcher de tomber. Isoler le cylindre
du circuit de travail et de la masse. Se reporter à la
Figure B.13.
2. Une fois le cylindre installé de façon sûre, retirer le
bouchon du cylindre. Se tenir sur un côté loin de la
sortie du gaz puis ouvrir très légèrement la
soupape du cylindre pendant un instant. Ceci per-
met dʼéliminer toute poussière ou saleté pouvant
sʼêtre accumulée dans lʼéchappement de la
soupape.
PRENDRE GARDE DE MAINTENIR SON VISAGE
LOIN DE LA SORTIE DE LA SOUPAPE PENDANT
QUE LʼON OUVRE LA SOUPAPE. Ne jamais se
tenir directement devant ou derrière le régulateur
de flux au moment dʼouvrir la soupape du cylin-
dre. Toujours se tenir sur le côté.
------------------------------------------------------------------------
AVERTISSEMENT
AVERTISSEMENT
GAZ DE PROTECTION
1. Pour le CO
2
, ouvrir le cylindre très lentement. Pour le
gaz argon mélangé, ouvrir lentement la soupape du
cylindre sur une fraction de tour. Lorsque lʼaiguille de
la jauge à pression du cylindre cesse de bouger,
ouvrir complètement la soupape.
2. Régler le débit du gaz sur 30 à 40 pieds cubes par
heure (14 à 18 l/min.) dans des conditions normales ;
augmenter jusquʼà 40 à 50 CFH (18 à 23,5 l/min.)
dans des conditions légèrement venteuses.
3. Maintenir la soupape du cylindre fermée, sauf pen-
dant lʼutilisation de la machine.
