A-1 INSTALACI Ó N
PRECISION TIG 185
A-1
ESPECIFICACIONES T É CNICAS - PRECISION TIG 185 (K2345-1 Y K2347-1,-2)
Voltios a Amperios Nominales
15.2 V CA/CD
14.1 V CA/CD
13.8 V CA/CD
27.4 V CA/CD
23.6 V CA/CD
Tipo de Salida
CC (Corriente Constante)
CA/CD
Amps
185A CA/CD
90A CA/CD (BAL)
70A CA (AUTO-BAL)
185A CA/CD125
90A CA/CD
Voltaje de Circuito
Abierto M á ximo
(ELECTRODO REVESTIDO Y TIG)
CA OCV: 75
CD OCV: 59
Corriente de Entrada a Salida Nominal
35A / 32A Efectiva
y 70A / 64A Máxima
Ciclo de Trabajo
GTAW Ciclo de Trabajo del 15%
Ciclo de Trabajo del 100%
SMAW Ciclo de Trabajo del 15%
Ciclo de Trabajo del 100%
Rango de
Corriente de Salida
7-185 Amps (CA)
5-185 Amps (CD)
Voltaje Est á ndar
208/230/1/60
ENTRADA – MONOF Á SICA Ú NICAMENTE
RANGO DE SALIDA
SALIDA NOMINAL

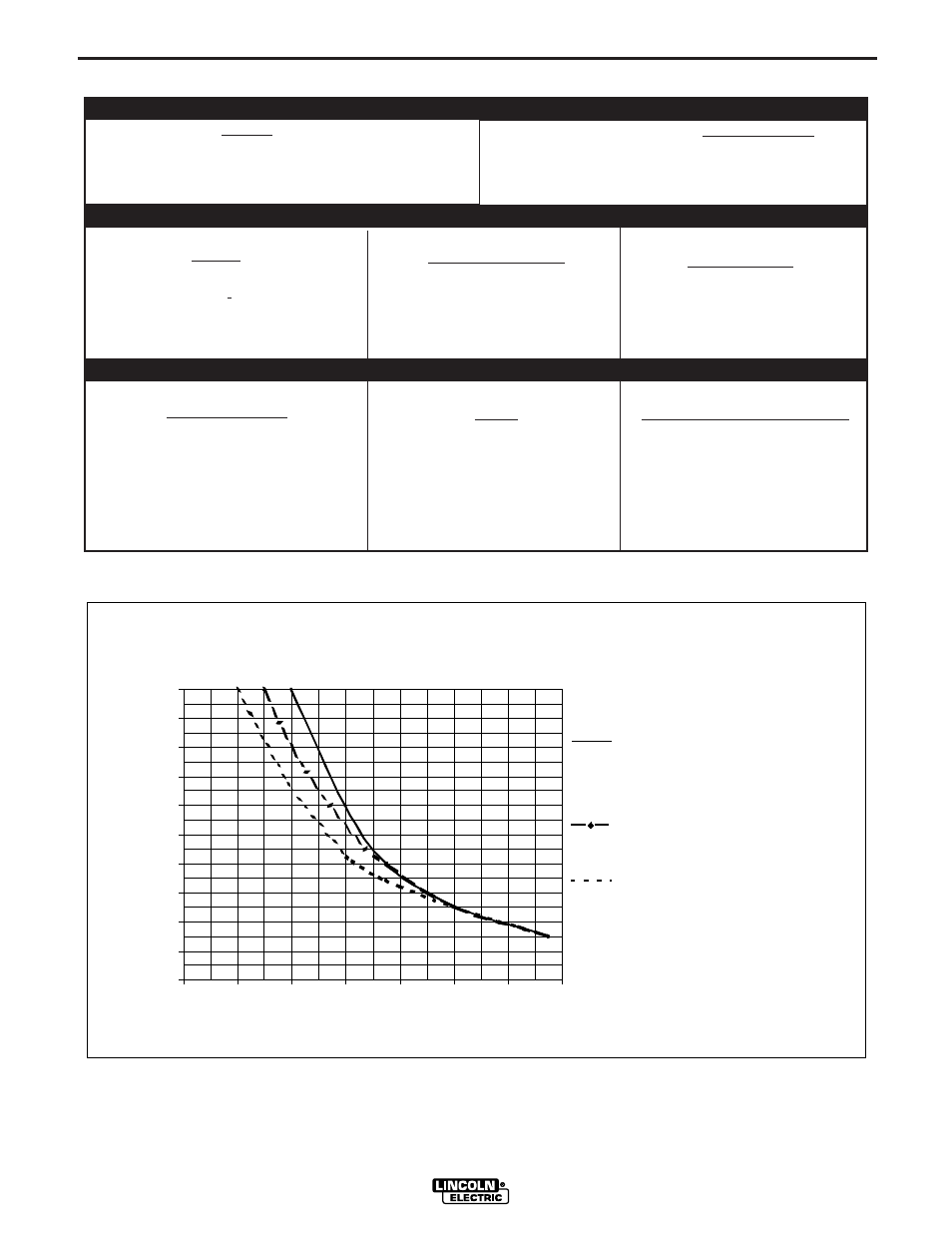

La tabla muestra los Amperios de Salida nominales máximos al % de Ciclo de Trabajo (Con base en un ciclo de 10 minutos)
(Ejemplo: 110A a 60% para Stick y Balance TIG de CA/CD)
Uso del cable de entrada #8-3 estándar para fuente de alimentación protegida
(1)
0%
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
50 70 90 110 130 150 170 190
Modelo 208/230v: Stick de CA/CD y TIG de CD
(TIG de CA con cable de entrada #6-3)
Modelo 460/575v: Stick de CA/CD y TIG de CA/CD
Modelo 380/415v: Stick de CA&CD y
TIG Auto-Bal. de CA/CD
Modelo 208/230v: TIG de CA usando entrada de 230v
Modelo 380/415v: TIG de CA (Penetraci n M xima)
Modelo 208/230v: TIG de CA usando entrada de 208v
AMPS DE SALIDA
% CICLO DE TRABAJO DE SALIDA
(1)
Cableado y protecci ó n con base en el C ó digo El é ctrico Nacional de los E.U.A.:
Utilice un fusible tipo quemado lento o interruptor autom á tico con una demora en la acci ó n de apertura.
Es posible utilizar los modelos con el enchufe NEMA 6-50P junto con un recept á culo 6-50R protegido de 50 amps, o
con un recept á culo 6-50R protegido de 70 amps m á ximo si est á dedicado a la soldadora.
