WARN INDUSTRIES

65 83449A0

MONTERING

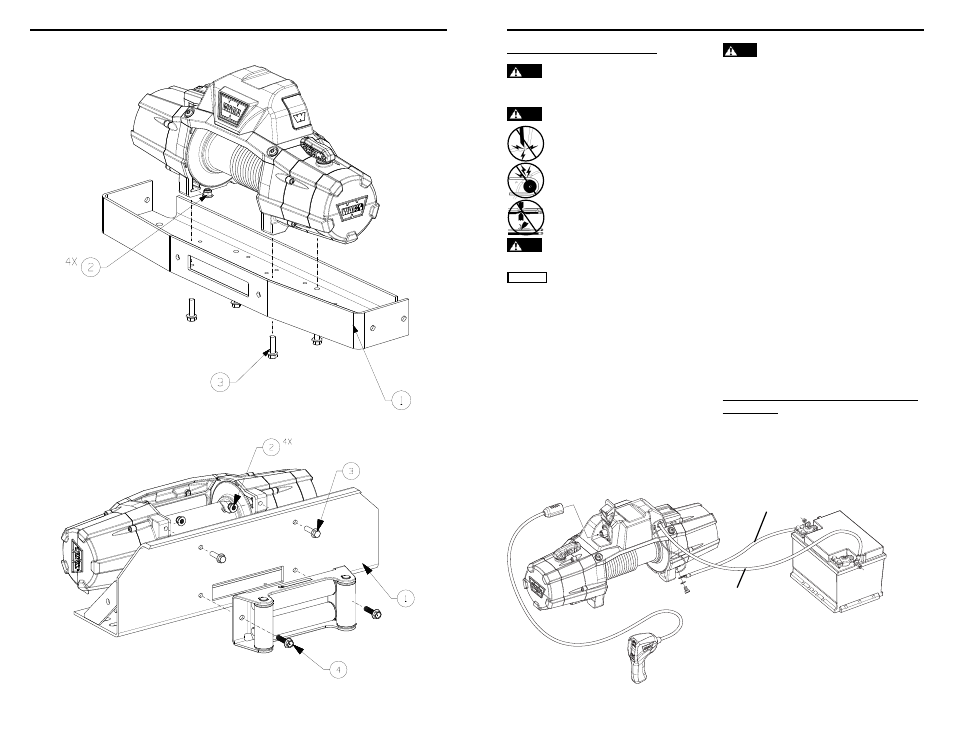

Figur 2 Horisontell orientering, fötter nedåt

Figur 3 Horisontell orientering, fötter framåt

Monteringsorientering

4 x M10-1,5x35

2 x M10-1,5x35

2 x M10-1,5x40

WARN INDUSTRIES

83449A0 66

ELEKTRISKA ANSLUTNINGAR

Steg 2 – Installera kablaget

FARA

För att förhindra allvarlig skada eller dödsfall.

Placera alltid medföljande kabelskor på kablar och poler som
visas i installationsanvisningarna.

FARA

Hur man undviker livsfarliga skador från elbränder:

Drag aldrig elkablar över vassa kanter.

Dra aldrig elektriska ledningar nära delar som
blir heta.

Drag aldrig elkablar genom eller i närheten av
rörliga delar.

Undvik ställen som klämmer eller sliter på elkablar
då de installeras.

FARA

Isolera och skydda alltid alla lösa ledningar och

elterminaler.

OBSERVERA För korrekt användning av vinschen är det viktigt

att alltid ha ett fulladdat batteri och bra anslutningar. För ett 12
Volt batteri är minimikravet 650 amperetimmar kallstartström.

Dra batterianslutningarna på ställen där de inte

kan nötas eller skadas genom isoleringen vilket kan ge
upphov till kortslutning.

Vinschens strömsladd måste anslutas till batteriet.

Både spänningssladden (röd) och jordsladden (svart)
måste vara direkt anslutna till batteriet. FARA! Anslut inte
jord till fordonets chassi.

För att batterisladdarna ska kunna kopplas

på rätt sätt kan du behöva montera loss fordonets
instrumentbräda eller delar av karossen.

Koppla alltid batterisladdarna på ett sådant sätt att

de kan fästas med buntband.

Figur 4. Kopplingsschema

FARA

Strömsladdar som sitter löst eller inte är korrekt

fastsatta kan orsaka allvarlig skada eller dödsfall.

Skydda alltid strömsladdar från vassa kanter,

områden som blir så varma att de inte kan beröras
med handen och alla rörliga delar.

1. Planera hur sladdarna ska dras.

2. Fäst strömsladdarna löst längs dragningen.

3. Kontrollera att strömsladdarna är skyddade från

skarpa kanter, heta ytor och rörliga delar. Tänk
på att karossen kan röra sig eller vibrera och
skada sladdarna.

4. Inspektera noggrant sladdragningen. Är det

fint och ordentligt? Använd kabelband till att
fästa elektriska sladdar. Kabelband ska vara
fasta men inte skära in i ledningarnas isolering.
Använd elektrisk tejp eller bitar av gummislang
till att skydda elektriska sladdar och kablage
där så erfordras för att undvika slitage på de
elektriska sladdarnas isolering.

5. Fäst batterisladdar, röd (positiv) sladd FÖRST,

svart (negativ) sedan. Installera höljen där så
är lämpligt för att skydda anslutningarna. Dra
åt batteripolernas fästdon enligt fordonets
serviceanvisning.

Kontrollera att vinschen fungerar ordentligt efter

installationen.

Step 3 – (Tillval) Installation av syn-
tetisk lina

För modeller med syntetisk lina: läs noga igenom

hela Installationsguide för WARNs syntetiska lina,
som medföljer satsen. Den innehåller detaljerade
instruktioner för att installera syntetisk lina.

Jordsladd (svart)

Strömsladd (röd)

Batteri, 12 V

650 CCA minimum
