WARN INDUSTRIES

63 83449A0

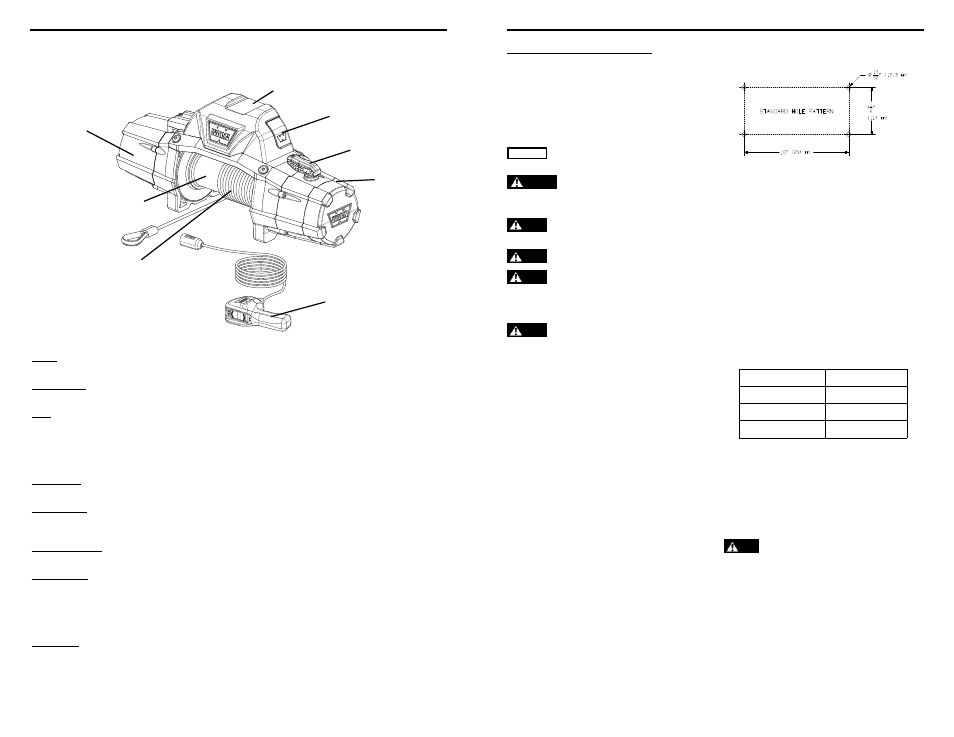

LÄR KÄNNA DIN VINSCH

Lär känna din vinsch

Innan du börjar skall du bekanta dig med din WARN-vinsch och alla dess delar.

Motor:

Vinschmotorn drivs av fordonets batteri. Elmotorn driver kuggväxeln som vrider

vinschtrumman och lindar upp vajern.

Vinschtrumma:

Vinschtrumman är den cylinder på vilken vajern matas upp. Trumman drivs av elmotorn

och kraftöverföringen. Vridningsriktningen kan ändras med fjärrkontrollen.

Vajer*:

Vajerns diameter och längd bestäms av vinschens lastkapacitet och utformning. Vajern

är lindad runt vinschtrumman och matas genom linledaren. Den har en ögla i änden för
krokens schackelbult.

* För modeller med syntetisk lina: läs noga igenom hela Installationsguide för WARNs

syntetiska lina, som medföljer satsen.

Transmission:

Nedväxlingen omvandlar vinschmotorns kraft till en stor dragkraft. Transmissionens

utformning gör att vinschen blir lättare och mer kompakt.

Kopplingsspak:

Kopplingen används för att koppla ifrån spoltrumman från transmissionen, vilket gör

att trumman kan rotera fritt (kallas "frispolning"). Inkoppling av kopplingsspaken "låser"
vinschtrumman tillbaka i transmissionen.

Fjärrkontrolluttag: Fjärrkontrolluttaget är den plats där operatören kopplar in fjärrkontrollen med sladd eller

den trådlösa fjärrmottagaren (tillval) för att styra vinschen.

Kontrollenhet*:

Reglerenhetens kontaktorbrytare styr ström till elmotorn från fordonets batteri så att

operatören kan ändra riktningen på vinschtrummans rotation.

* För specifika tillämpningar finns information om tillvalssatsen för att placera om

kontrollenheten hos din auktoriserade WARN-återförsäljare
eller på www.warn.com.

Fjärrkontroll:

Fjärrkontrollen kopplas in i vinschens reglerenhet via fjärrkontrolluttaget, vilket gör att

man kan kontrollera vinschriktningen, samt att man kan stå på tryggt avstånd från vajern
då vinschen används.

Motor

Kontrollenhet

Fjärrkontrolluttag

Kopplingsspak

Transmission

(Växellåda)

Vajer

Vinschtrumma

Fjärrkontroll

Figur 1

WARN INDUSTRIES

83449A0 64

MONTERING

Mönster för monteringsbultar:

Standard: 254 x 114,3 mm

Jämn och fl at monteringsyta, minsta tjocklek 6,4
mm

Hårdvara som ingår:

M10 x 1,5 låsmutter med fl änsar 15 mm hex

M10-1,5 x 35 sexkantsfl äns, 8,8, bult (4x)

M10-1,5 x 40 sexkantsfl äns, 8,8, bult (4x)

Vridmoment: 41 till 47 Nm

Välj en monteringsplats som är tillräckligt stark

för att motstå vinschens maximala dragkraft.

1. Sätt flänsmuttrarna i vinschfötternas fickor.

2. Placera vinschen där den ska monteras.

Kontrollera bultarnas längd.

Plåttjocklek

Bultlängd

7 mm

32 mm

10 mm

40 mm

13 mm

40 mm

3. Installera bulotarna och dra åt dem till 41 till 47

Nm.

4. Klipp av det elastiska band som håller vajern på

plats.

5. Sätt kopplingen i friläge.

6. Mata in vajeröglan för hand genom linledaren.

FARA

Använd alltid medföljande krokstropp.

7. Fäst kroken på vajeröglan. Fäst krokstroppen på

kroken.

8. Vrid tillbaka kopplingen tills den är helt

ikopplad.

Steg 1 – Montera vinschen

Monteringssatser för vinschar som klarar nästan
alla tillämpningar finns tillgängliga hos närmaste
återförsäljare av WARN-produkter. Kontakta Warns
återförsäljare för information om tillgängliga
produkter.

OBSERVERA För bästa prestanda och de resultat du förväntar dig

rekommenderas starkt WARNs fästplattor.

VARNING

Undvik att aktivera vinschen av misstag och

orsaka allvarlig skada genom att genomföra installationen av
vinschen och fästa kroken innan du ansluter ledningarna.

FARA

Använd alltid en monteringsplats som är

tillräckligt stark för att motstå vinschens maximala dragkraft.

FARA

Använd aldrig bultar som är för långa.

FARA

Spola alltid på vajern på trumman i den riktning

som anges av etiketterna för trumrotation på vinschen
och/eller i dokumentationen. Detta krävs för att den
automatiska bromsen (om den fi nns) ska fungera riktigt.

FARA

Linda alltid vajern på botten (monteringssidan)

av trumman.

Den här vinschen ska monteras horisontellt.

Vajern ska lindas på och av trumman på trummans
monteringssida och i den riktning som anges av
trumrotationspilen enligt etiketten på vinschen. Se
Figur 2 och 3.

Korrekt rotation krävs för att den automatiska

bromsen ska fungera riktigt. Horisontell montering
hindrar att repet bara lindas upp på vinschens ena
ände, vilket kan skada vinschen.


Genom att använda rekommenderad

kombination av bult och låsbricka, åtdragen
till rekommenderade värden, undviks vibrationer
under vinschningen. Specifikationerna listas nedan.
Monteringssystemet är avgörande för bultarnas
längd.
