FAMILIARÍCESE CON EL CABRESTANTE

Conozca el funcionamiento de su cabrestante

Antes de comenzar, debe familiarizarse con el cabrestante WARN y con cada uno de sus componentes:

Motor:

El motor del cabrestante funciona con la batería del vehículo. El motor proporciona
energía al mecanismo de engranajes, que gira el tambor del cabrestante y enrolla
el cable del cabrestante.

Tambor del cabrestante:

El tambor del cabrestante es el cilindro en el cual se enrolla el cable del cabrestante.
El motor acciona esta pieza y el tren accionador. Se puede cambiar el sentido de giro
utilizando el control remoto.

Cable*:

El diámetro del cable del cabrestante y su longitud se determinan de acuerdo a la
capacidad de carga del cabrestante y al diseño del mismo. Enrollado alrededor del
tambor del cabrestante a través de la guía, el cable del cabrestante se enlaza al final
para aceptar el perno del enganche.

* Para modelos con cable sintético, asegúrese de leer completamente la Guía
de instalación del cable sintético de WARN, incluida en el kit.

Tren de engranajes:

El engranaje de reducción convierte la energía del motor del cabrestante en una
fuerza de gran tracción. El diseño del tren de engranajes hace posible que el
cabrestante sea más ligero y compacto.

Palanca de embrague:

El embrague permite al usuario desactivar el tambor de enrollado desde el sistema
de engranajes, permitiendo al tambor girar libremente (llamado “enrollado manual”).
Al embragar se vuelve a “bloquear” el tambor del cabrestante en el tren de engranaje.

Casquillo del control remoto:

El casquillo del control remoto es donde el operador enchufa el control remoto
con cable o el receptor del control remoto sin cables opcional para controlar el
cabrestante.

Paquete de control*:

Los contactores del paquete de control transmiten corriente al motor utilizando la
energía eléctrica de la batería del vehículo. Esto permite que el usuario cambie la
dirección de la rotación del tambor del cabrestante.

* Para aplicaciones específicas, puede encontrar los detalles del Kit de reubicación
del paquete de control opcional en su distribuidor autorizado de WARN o en www.
warn.com.

Control remoto:

El control remoto se conecta al paquete de control del cabrestante a través del casquillo
del control remoto, que permite al usuario controlar la dirección del cabrestante
y mantenerse alejado del cable mientras funciona.

Motor

Paquete de control

Casquillo del control remoto

Palanca de embrague

Transmisión

(Tren de engranajes)

manualmente

Tambor del cabrestante

Control remoto

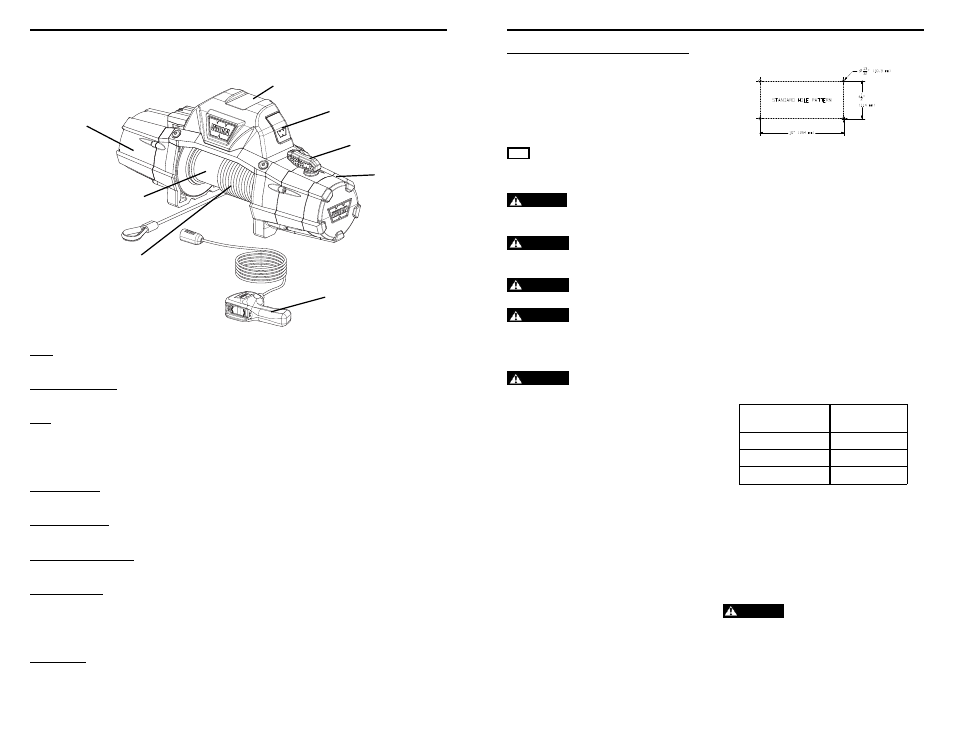

Figura 1

WARN INDUSTRIES

83449A0 36

MONTAJE

Patrón de los pernos de montaje:

Estándar: 254 mm x 114,3 mm (10 pulg. x 4,5 pulg.)

Superficie de montaje suave y plana,
grosor mínimo = 6,4 mm (1/4 pulg.)

Hardware incluido:

Contratuerca tapón M10 x 1,5 de 15 mm
hexagonal

Tuerca tapón hexagonal M10-1,5 x 35, 8,8,
perno (4x)

Tuerca tapón hexagonal M10-1,5 x 40, 8,8,
perno (2x)

Par de apriete: 41 a 47 Nm (30-35 lb/pie)

Seleccione una ubicación de montaje que sea

lo suficientemente sólida para soportar la capacidad
de carga máxima del cabrestante.

1. Coloque las tuercas tapón en los huecos de los

pies del cabrestante.

2. Coloque el cabrestante en la ubicación de

montaje. Confirme la longitud necesaria de los
pernos.

Grosor
de la placa

Longitud
del perno

7 mm (1/4”)

32 mm

10 mm (3/8”)

40 mm

13 mm (1/2”)

40 mm

3. Instale los pernos y apriete de 41 a 47 Nm

(30-35 lb/pie)

4. Corte la banda elástica de retención del cable.

5. Coloque el embrague en la posición de

enrollado libre.

6. Pase manualmente el bucle del cable a través

de la guía.

ADVERTENCIA

Use siempre la correa del gancho

suministrada.

7. Coloque el gancho en el bucle del cable.

Coloque la cinta del gancho en el gancho.

8. Gire el embrague a la posición de embragado

completo.

Paso 1 – Montaje del cabrestante

Puede encontrar los kits de montaje para
cabrestantes en su distribuidor de WARN para
la mayoría de las aplicaciones. Si desea más
información sobre los kits disponibles, comuníquese
con su distribuidor de productos WARN.

AVISO Para obtener las máximas prestaciones y los resultados

esperados se recomienda el uso de las placas de montaje WARN.

PRECAUCIÓN

Para evitar la activación accidental

del cabrestante y lesiones de gravedad, realice la instalación
del cabrestante y acople el gancho antes de instalar el cable.

ADVERTENCIA

Elija siempre una ubicación de montaje

que sea lo suficientemente sólida para soportar la capacidad
de carga máxima del cabrestante.

ADVERTENCIA

No utilice nunca pernos que sean

demasiado largos.

ADVERTENCIA

Siempre enrolle y desenrolle el cable

al tambor en la dirección especificada en las etiquetas
de rotación del tambor en el cabrestante o en la
documentación. Esto es necesario para el funcionamiento
correcto del freno automático (si viene equipado con ello).

ADVERTENCIA

Siempre enrolle el cable del cabrestante

en la parte inferior (lado de montaje) del tambor.

Este cabrestante debe montarse siempre en

una orientación horizontal con el cable enrollando
o desenrollando del tambor en el lado de montaje
del tambor y siguiendo la flecha de rotación del
tambor como indican las etiquetas del cabrestante,
consulte la Figuras 2 y 3.

La rotación correcta es necesaria para que

el freno automático funcione correctamente. El
montaje horizontal evita que el cable se apile en
un extremo del tambor, lo que puede dañar el
cabrestante.


El uso de las combinaciones recomendadas de

arandelas de presión y pernos, aplicando los niveles
de apriete recomendados, evita las vibraciones
durante el accionamiento. A continuación se
enumeran las especificaciones. El sistema de
montaje dictará la longitud de los pernos.
