40 PT
Ligação eléctrica
· A segurança eléctrica deste aparelho sу й garantida
se ele estiver correctamente ligado à instalação de
ligação à terra, em conformidad com as normas de
segurança eléctrica. O fabricante não pode em nenhum
caso ser considerado responsável pelos danos que
podem ocorrer se a instalação à terra for defeituosa.
· Observaçãoes importantes
A sua placa de cozedura é entregue com um cordão
de ligação específico ARISTON.
Se este cabo for danificado, deve ser substituído por uma
técnico autorizado.
Desligar o aparelho antes de qualquer intervenção.
Ligação do cordão de alimentação à linha eléctrica
Monte sobre o cordão uma tomada normalizada para a
carga inscrita na placa de características; em caso de
ligação directa à linha eléctrica, intercale entre o aparelho
e a instalação eléctrica um interruptor omnipolar, com
aber tura mínima de 3 mm entre os contactos,
dimensionado à carga e em conformidade com as normas
em vigor (o fio de terra não deve ser interrompido pelo
interruptor). O cordão de alimentação deve ser colocado
de maneira a não atingir em nenhum ponto uma tempe-
ratura que ultrapasse a temperatura ambiente de mais
de 50°C. Antes de proceder à ligação, assegure-se de
que:
• o fusível redutor e a instalação do apartamento possam
suportar a carga do aparelho (ver a placa das
características);
• a instalação eléctrica esteja bem equipada com uma
ligação à terra eficaz obedecendo às normas e às
disposições previstas pela lei;
• a tomada ou o interruptor omnipolar possam ser facil-
mente alcançados após a instalação.
Características técnicas
Este aparelho obedece às seguintes Directivas
Comunitárias:
- 73/23/CEE de 19/02/73 (Baixa Tensão) e modificações
sucessivas;
- 89/336/CEE de 03/05/89 (Compatibilidade
electromagnética) e modificações sucessivas;
- 93/68/CEE de 22/07/93 e modificações sucessivas
Atenção: Se a placa de cozedura for instalada por cima
de um forno encastrado, a ligação eléctrica da placa e a
do forno devem ser feitas separadamente e por razões
de segurança e para simplificar as operações destinadas
a extrair o forno, caso isso venha a ser necessário.

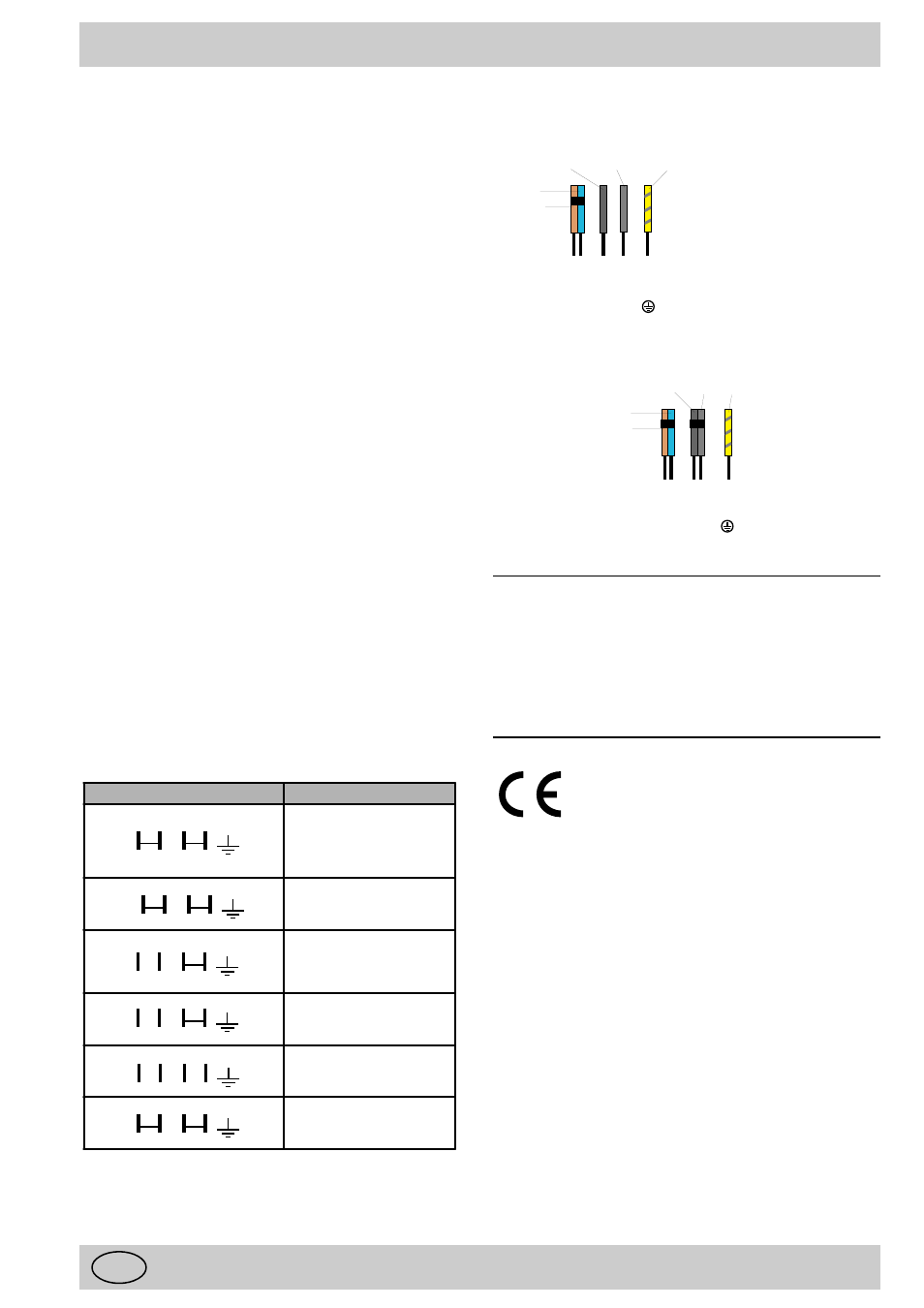

Descrição das ligações
- Ligue os 5 fios na sua instalação respeitando a cor dos
fios e as ligações.
N:Preto, BR:Castanho, BL:Azul
* Aplicação do coeficiente de simultaneidade segundo a
norma EN 335-2-6
Ligação de tipo Y segundo a norma EN 335-2-6
Absorção Máxima:
KT 6004 Q
6200W
KT 6001 H 6400W
KT 6104 QD 6200W
KT 7104 QO 7400W
BL BR NOIR
N L
BL BR
N 1 L1
NOIR
L2 N 2
BL BR NOIR
N L
BL BR NOIR
L2 L1
BL BR NOIR
L1 L2 N
BL BR NOIR
L1 L2 L3
Ligação eléctrica Alimentação eléctrica
AT-FR-BE-DE-GP-ES-IE-IL-IS-IT-
LU-RE-FI-GR-PT-SE-MA-NZ
GB-DK-NL
230 V - 1 + N ~ 50 Hz
Fusible 20 A*
(KT 7104 QO - Fusible 25 A *)
FR - BE - NO
230 V - 2 ~ 50 Hz
Fusible 20 A*
(KT 7104 QO - Fusible 25 A *)
AT-FR-BE-CH-DE-ES-IL-IS-IT-LU
PT-SE-MA-NZ-DK-NL
400 V - 2 + N ~ 50 Hz
Fusible 16 A*
(KT 7104 QO - Fusible 20 A *)
FR - BE -NO
230 V - 3 ~ 50 Hz
Fusible 20 A*
(KT 7104 QO - Fusible 20 A *)
NL
230 V - 2 +2N ~ 50 Hz
Fusible 16 A*
(KT 7104 QO - Fusible 20 A *)
CY-MT-AU-KW
240 V - 1 + N ~ 50 Hz
Fusible 20 A*
(KT 7104 QO - Fusible 25 A *)
Preto Preto Verde / Amarelo
Azul
Castanho
N L1
Neutro Fase 1 Terra
L2
Fase 2
Ligacão bifásica
Preto Preto Verde / Amarelo
Azul
Castanho
N L
Neutro Fase Terra
Ligação monofásica
Para a fase, ligar
os 2 fios pretos
