16
Raccordement électrique
· La sécurité électrique de cet appareil n’est assurée que
s’il est correctement raccordé à l’installation de mise à
la terre confor mément aux normes de sécur ité
électrique. Le fabricant ne peut en aucun cas être
considéré responsable des dommages pouvant
survenir si l’installation de mise à la terre fait défaut.
Avant de connecter l’appareil, vér ifiez si les
caractéristiques techniques figurant sur la plaquette
correspondent bien aux caractéristiques de l’installation
électrique (section des conducteurs , organes de
protection) qui doit être apte à supporter la puissance
maximale de l’appareil.
Respectez la couleur des fils et les couplages.
· Remarques Importantes
Votre table de cuisson est livré avec un cordon de
raccordement spécifique ARISTON.
Si ce câble devait être endommagé, il ne doit être remplacé
que par une station technique agréée.
Avant toute intervention. veillez à déconnecter
l’appareil.
· Vous pouvez raccorder votre table à l’installation
de deux façons:
· au moyen d’une prise de courant, utilisez une prise de
courant homologuée dans les pays où est installé
l’appareil et accessible en cas de nécessité. Ne pas
utiliser d’adaptateurs ou de prises multiples, ni de
rallonges.
· ou par l’intermédiaire d’un boîtier de connexion, si
l’appareil est raccordé en fixe, il faut prévoir un
interrupteur omnipolaire, accessible en cas de
necessité, avec une distance d’ouverture entre les
contacts supérieure ou égale à 3 mm.

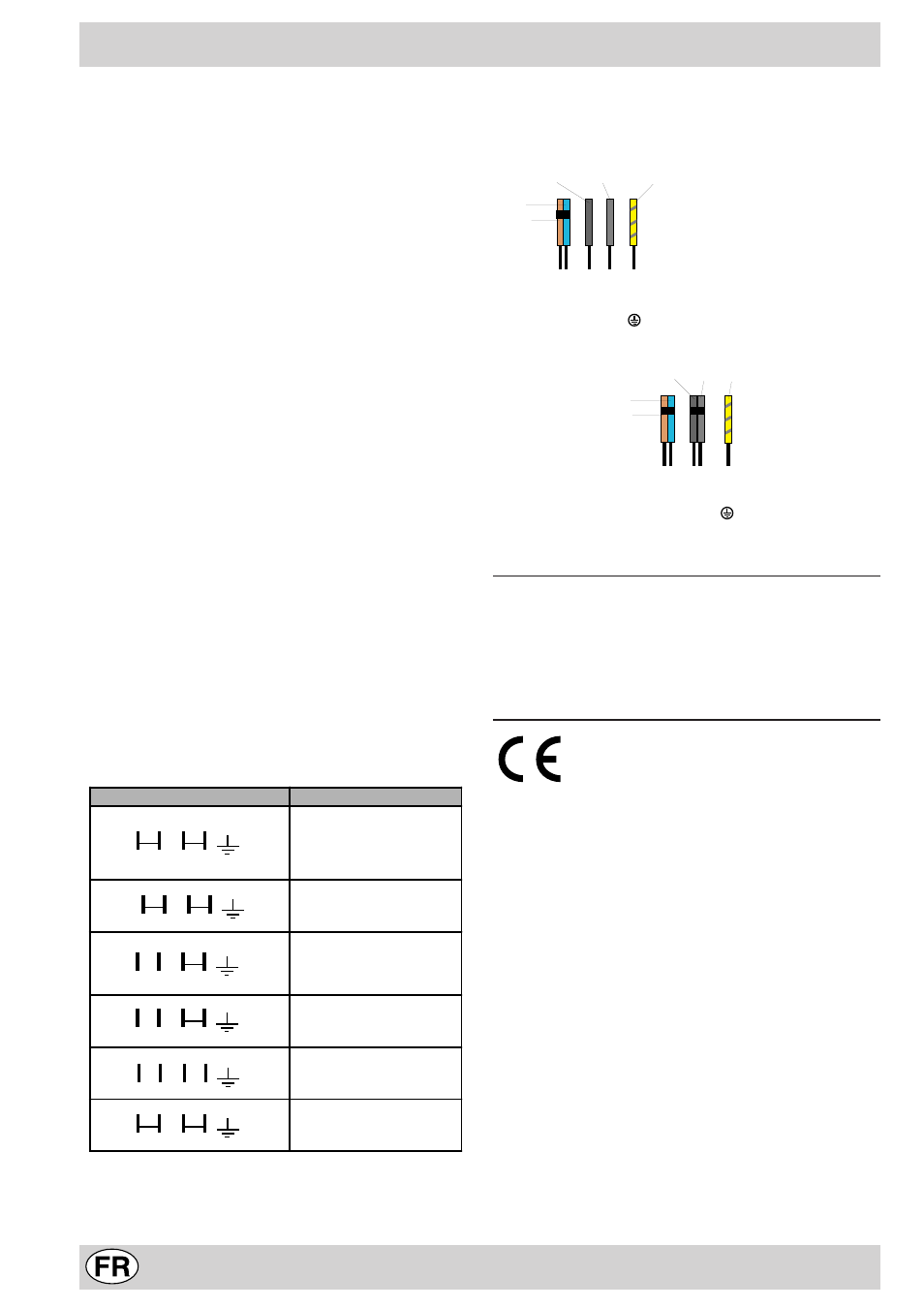

Noir Noir Vert / Jaune
Bleu
Brun
N L1
Neutre Phase 1 Terre
L2
Phase 2
Raccordement biphasé
NOIR NOIR VERT / JAUNE
BLEU
BRUN
N L
Neutre Phase Terre
Raccordement monophasé
Coupler les 2 fils
noirs pour la phase
Caractéristiques techniques
Cet appareil est conforme aux Directives
Communautaires suivantes:
-
73/23/ CEE du 19/02/73 (Basse Tension) et
modifications successives;
- 89/336/CEE du 03/05/89 (Compatibilité
électromagnétique) et modifications successives;
- 93/68/CEE du 22/07/93 et modifications successives.
Descriptif des couplages
- Branchez les 5 fils sur votre installation en respectant
la couleur des fils et les couplages.
N:Noir, BR:Brun, BL:Bleu
* Application du coefficient de simultanéité suivant norme
EN 335-2-6
Branchement de type Y suivant la norme EN 335-2-6
Attention: Si l’on installe la table de cuisson au dessus d’un
four encastré, le branchement électrique de la table et celui
du four doivent être faits séparément pour des raisons de
sécurité et pour simplifier les opérations servant à extraire le
four si besoin est.
Absorption Max:
KT 6004 Q
6200W
KT 6001 H 6400W
KT 6104 QD 6200W
KT 7104 QO 7400W
BL BR NOIR
N L
BL BR
N 1 L1
NOIR
L2 N 2
BL BR NOIR
N L
BL BR NOIR
L2 L1
BL BR NOIR
L1 L2 N
BL BR NOIR
L1 L2 L3
Branchement électrique Tension d'alimentation
AT-FR-BE-DE-GP-ES-IE-IL-IS-IT-
LU-RE-FI-GR-PT-SE-MA-NZ
GB-DK-NL
230 V - 1 + N ~ 50 Hz
Fusible 20 A*
(KT 7104 QO - Fusible 25 A *)
FR - BE - NO
230 V - 2 ~ 50 Hz
Fusible 20 A*
(KT 7104 QO - Fusible 25 A *)
AT-FR-BE-CH-DE-ES-IL-IS-IT-LU
PT-SE-MA-NZ-DK-NL
400 V - 2 + N ~ 50 Hz
Fusible 16 A*
(KT 7104 QO - Fusible 20 A *)
FR - BE -NO
230 V - 3 ~ 50 Hz
Fusible 20 A*
(KT 7104 QO - Fusible 20 A *)
NL
230 V - 2 +2N ~ 50 Hz
Fusible 16 A*
(KT 7104 QO - Fusible 20 A *)
CY-MT-AU-KW
240 V - 1 + N ~ 50 Hz
Fusible 20 A*
(KT 7104 QO - Fusible 25 A *)
