22
Conexión eléctrica
· La seguridad eléctrica de este aparato sólo se garantiza
si está correctamente conectado a la instalación de
conexión a tierra y si está conforme a la normas de
seguridad eléctrica. El constructor no asume ninguna
responsabilidad por los daños causados por una
instalación a tierra incorrecta.
· Notas importantes
Su vitrocerámica se suministra con un cable de
conexión específico ARISTON.
Si este calbe se daña, debe ser reemplazado por un técnico
autorizado.
Antes de cualquier intervención, desconecte el
aparato.
· Conexión del cable de alimentación a la red
Montar en el extremos del cable un enchufe normalizado
para la capacidad indicada en la placa de características,
en caso de conexión directa a la red es necesario
interponer entre el aparato y la red un interruptor omnipolar
con aper tura mínima de 3 mm. entre los bornes,
dimensionado para la carga y de acuerdo con las normas
vigentes (el cable de tierra no debe ser interrumpido por
el interruptor).
El cable de alimentación debe colocarse de manera tal
que no alcance, en ningún punto, una temperatura superior
a los 50°C respecto a la temperatura ambiente.
Antes de efectuar la conexión asegurarse de que:
•
la válvula limitadora y la instalación doméstica puedan
sopor tar la carga del equipo (ver placa de
características);
• la instalación de alimentación resulte dotada de una
eficaz conexión a tierra según las normas y las
disposiciones de ley;
• la toma o el interruptor omnipolar resulten de fácil
alcance después de que la encimera haya sido
instalada.
Características técnicas
Estos aparatos han sido construidos de conformidad
con las siguientes Normas Comunitarias:
-
73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas
modificaciones;
- 89/336/CEE del 03/05/89 (Compatibilidad
Electromagnética) y sucesivas modificaciones;
- 93/68/CEE del 22/07/93 y sucesivas modificaciones.
Atención: En caso de instalación sobre un horno
empotrable, la conexión eléctrica de la encimera y la del
horno se deben realizar separadamente, ya sea por
razones de seguridad eléctrica como para facilitar una
posible extracción del horno.

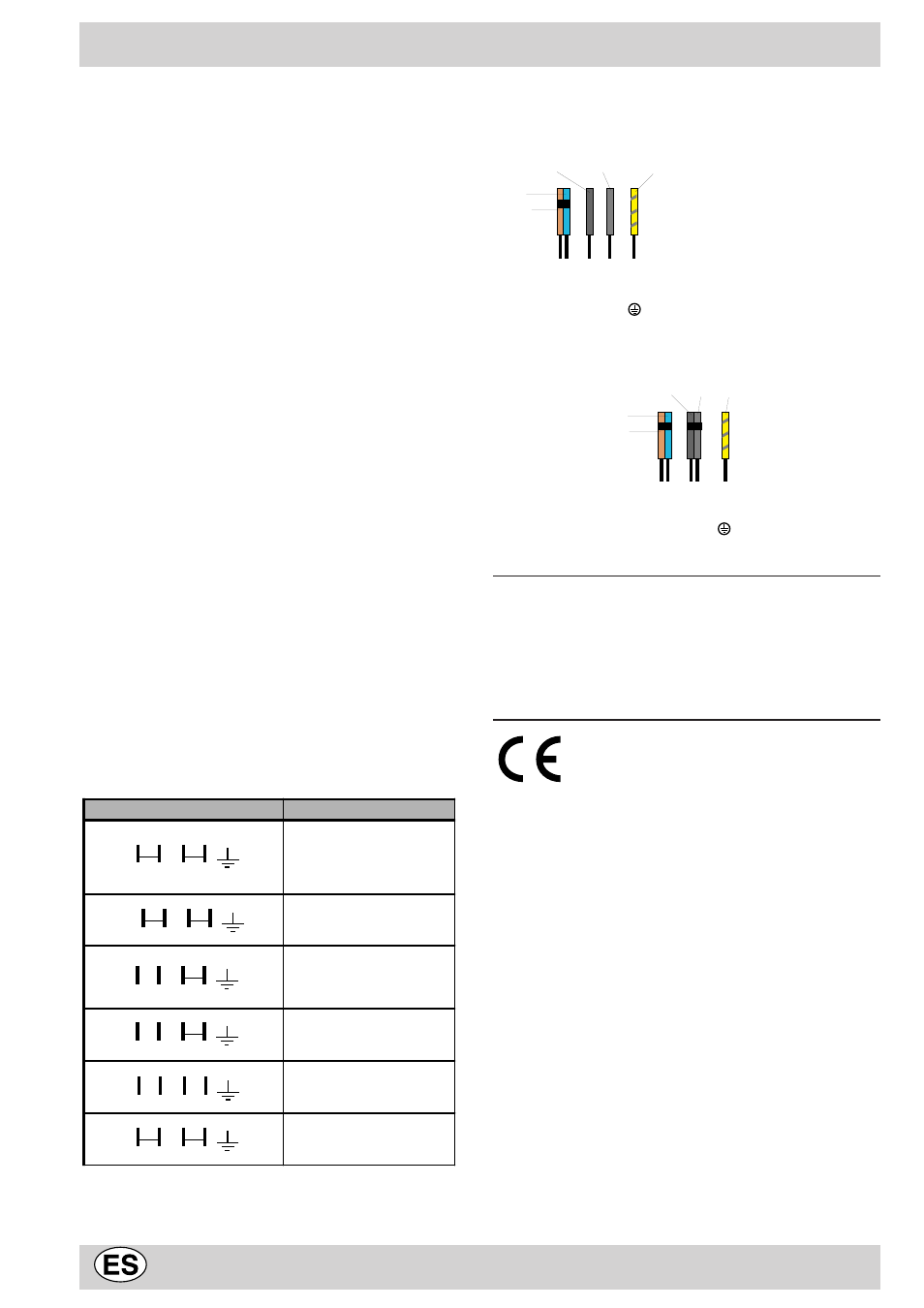

Acoplamientos
- Conecte los 5 hilos en el aparato respetando el color
de los hilos y los acoplamientos.
N:Negro, BR:Marrón, BL:Azul
* Aplicación del coeficiente de simultaneidad conforme a la
norma EN 335-2-6
Conexión de tipo Y conforme a la norma EN 335-2-6
Absorción Máx:
KT 6004 Q
6200W
KT 6001 H 6400W
KT 6104 QD 6200W
KT 7104 QO 7400W
BL BR NOIR
N L
BL BR
N 1 L1
NOIR
L2 N 2
BL BR NOIR
N L
BL BR NOIR
L2 L1
BL BR NOIR
L1 L2 N
BL BR NOIR
L1 L2 L3
Conexión eléctrica Tensión de alimentación
AT-FR-BE-DE-GP-ES-IE-IL-IS-IT-
LU-RE-FI-GR-PT-SE-MA-NZ
GB-DK-NL
230 V - 1 + N ~ 50 Hz
Fusibles 20 A*
(KT 7104 QO - Fusibles 25 A *)
FR - BE - NO
230 V - 2 ~ 50 Hz
Fusibles 20 A*
(KT 7104 QO - Fusibles 25 A *)
AT-FR-BE-CH-DE-ES-IL-IS-IT-LU
PT-SE-MA-NZ-DK-NL
400 V - 2 + N ~ 50 Hz
Fusibles 16 A*
(KT 7104 QO - Fusibles 20 A *)
FR - BE -NO
230 V - 3 ~ 50 Hz
Fusibles 20 A*
(KT 7104 QO - Fusibles 20 A *)
NL
230 V - 2 +2N ~ 50 Hz
Fusibles 16 A*
(KT 7104 QO - Fusibles 20 A *)
CY-MT-AU-KW
240 V - 1 + N ~ 50 Hz
Fusibles 20 A*
(KT 7104 QO - Fusibles 25 A *)
NEGRO NEGRO VERDE / AMARILLO
AZUL
MARRÓN
N L1
Neutr0 Fase 1 Tierra
L2
Fase 2
Acoplamiento bifásico
NEGRO NEGRO VERDE / AMARILLO
AZUL
MARRÓN
N L
Neutr0 Fase Tierra
Conexión monofásica
Acoplar los 2 hilos
negros para la fase
