15
Installation
Les instructions qui suivent sont destinées à l’installateur
qualifié pour l’aider à effectuer les opérations d’installation,
de réglage et d’entretien technique le plus correctement
possible et dans le respect des normes en vigueur.
Important: avant toute opération de réglage, d’entretien
etc., débrancher la table de cuisson.
Installation des tables de cuisson à encastrer
Les tables sont prédisposées avec un degré de protection
contre les surchauffes excessives de type X, conformément
à la norme CEI 335-2-6; par conséquent, on ne peut les
installer à côté de meubles dont la hauteur dépasse celle du
plan de travail. Pour une installation correcte des tables de
cuisson, il faut observer les instructions suivantes:
a) Les hottes doivent être installées suivant les instructions
et dans les conditions prévues dans la notice fournie avec
la hotte.
b) La table à encastrer en vitrocéramique peut être installée
sur n’importe quel Top de 600 mm de profondeur ou plus
à condition qu’il soit fabriqué dans un matériau résistant
à des températures jusqu’à 100°C. Les dimensions et la

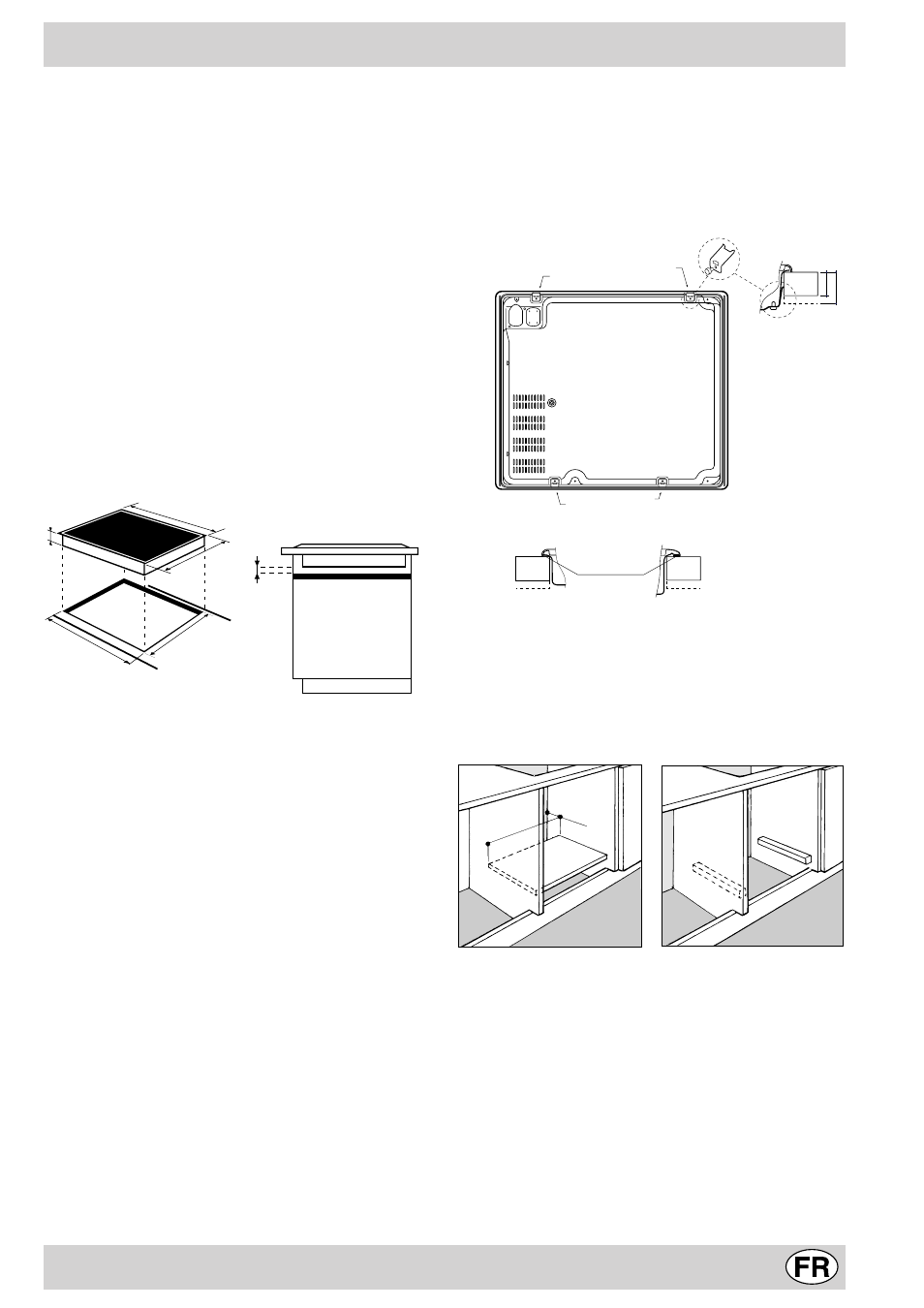

position du trou sont illustrées à la figure.
560 +/- 1
490 +/- 1
48
595
510
10
Distance respecter
entre la cuve
et le meuble
X (CEI 335-2-6)
Ces dimensions doivent être impérativement respectées
car l’installation incorrecte peut provoquer des surchauffes
sur les surfaces tout autour de la table de cuisson. La
table de cuisson doit être positionnée à minimum 40 mm
de distance par rapport au mur arrière ou à toute autre
surface verticale, pour permettre une bonne aération et
pour éviter la surchauffe des surfaces autour de l’appareil.
Un joint est fourni avec la table de cuisson: veillez à ce
que ce dernier adhère parfaitement au dessous du cadre
de la table de cuisson. Il est absolument nécessaire que
le joint arrive bien jusqu’aux coins de la table de cuisson
et qu’il renferme parfaitement cette dernière sur tout son
pourtour pour assurer l’étanchéité parfaite entre la table
et le Top afin que tout débordement s’il y a lieu ne puisse
s’infiltrer dans le meuble au dessous de la table de
cuisson.
Trés important: Il est impératif d’assurer l’encastrement
de la table vitrocérame sur une surface d’appui
parfaitement plane. Les déformations provoquées par une
mauvaise fixation risquent d’altérer les caractéristiques du
plan de cuisson ainsi que ses performances.
Veillez tout particulièrement à la bonne mise en place
du joint entourant le bord du plan de cuisson afin
d’éviter toute infiltration dans le meuble support.
Les ressorts de fixation sont vissés par des vis Torx.
Pour retirer la table de son encastrement, il faut dévisser
soit les vis Torx de l’avant soit les vis Torx de l’arrière.
C’est pourquoi, il est impératif de laisser ces vis
accessibles.
Insérez la table de cuisson dans le trou d’encastrement en
appuyant bien tout autour du cadre pour que la table adhère
parfaitement au Top.
FIXATION AVANT DROITE
FIXATION AVANT GAUCHE
MONTAGE DU JOINT
AVANT / ARRIERE DROITE / GAUCHE
MOUSSE 5x8 mm
TABLE A L'ENVERS
FIXATION ARRIERE DROITE
PLAN DE
TRAVAIL
MONTAGE DES "RESSORTS DE FOND"
AVANT DE LA TABLE
30
40
FIXATION ARRIERE GAUCHE
c) Si on monte un panneau en bois comme isolation, ce
dernier doit être placé à une distance d’au moins 20 mm
de la partie inférieure de la table de cuisson.
Note: Si la table est installée au dessus d’un four encastré,
il est conseillé de monter le four de façon à ce qu’il repose
sur deux morceaux de bois; cependant si le plan d’appui est
continu, il faut prévoir une ouverture à l’arrière d’au moins
45 x 560 mm.
560 mm.
45 mm.
Le four encastré doit être équipé d'une
ventilation forcée de refroidissement.
