Het installeren

De volgende instructies zijn gericht tot de bevoegde
installateur zodat deze de handelingen van installeren,
reguleren en technisch onderhoud op de juiste wijze en
volgens de geldende nor men uit kan voeren.
Belangrijk: sluit altijd eerst de stroom af voordat u
overgaat tot reguleren, onderhoud enz.

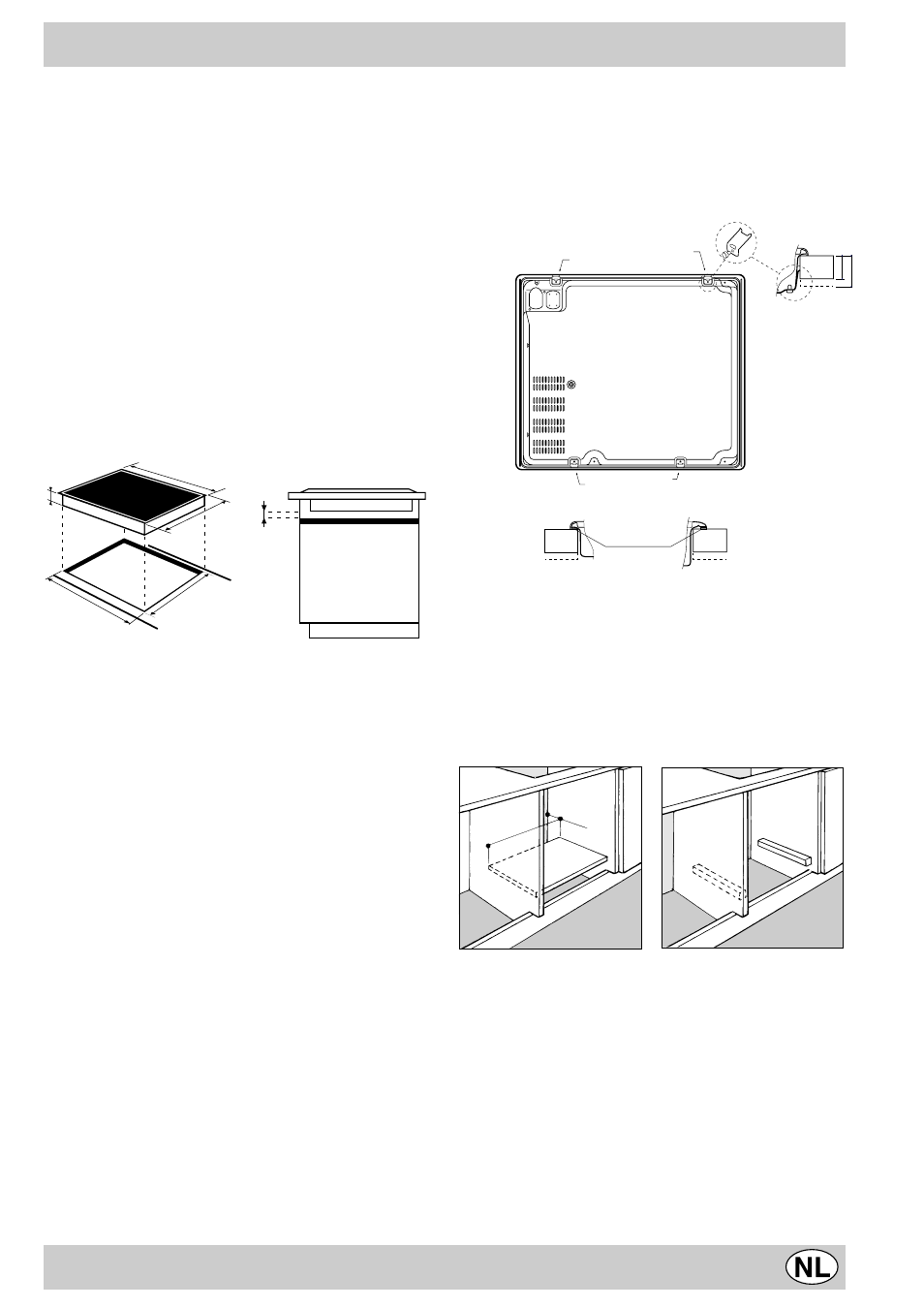

Het installeren van de inbouw-kookvlakken
De kookvlakken zijn voorzien van een protectiegraad tegen
oververhitting van het type X volgens de norm CEI 335-2-
6. Het installeren ervan naast meubels die hoger zijn is
daarom niet mogelijk. Voor het op de juiste wijze installeren
van het kookvlak moet u zich aan de volgende
voorzorgsmaatregelen houden:
a) Afzuigkappen moet worden geïnstalleerd volgens de

voorschriften van het instructieboekje ervan.

b) Het keramische inbouwkookvlak kan op iedere Top

worden geïnstalleerd die 600m of meer diep is, als hij
maar hittebestendig is tot 100°C. De afmetingen en de
positie van het gat zijn geïllustreed in afb..

560 +/- 1

490 +/- 1

595

510

X (CEI 335-2-6)

Deze afmetingen moeten absoluut gerespecteerd
worden aangezien een ver keerde installatie
oververhitting van de oppervlakken ernaast zou kunnen
opleveren. Houd het kookvlak minstens 40mm van de
achterwand af of van andere vertikale oppervlakken,
zodat er lucht kan circuleren en geen oververhitting
plaats kan vinden. Bijgeleverd is een afdichting van
het kookvlak. Controleer dat deze goed aansluit aan
de kant onder de lijst van het kookvlak. De afdichting
moet goed tot in de hoeken reiken en moet het kookvlak
zodanig omvatten dat er tussen de Top en het kookvlak
zelf geen kans is dat eventueel overkooksel naar het
kastje eronder lekt. Bevestig de 4 haken in de 4
openingen van afb..

Zeer belangrijk

Het is beslist noodzakelijk de keramische kookplaat in een

vlak en water pas liggend werkblad in te bouwen.

Vervormingen, veroorzaakt door een slechte inbouw,

kunnen de eigen-schappen van de kookplaat en zijn

prestaties aantasten.

De inbouwhoogte stelt U in staat, afhankelijk van het merk

keuken en de dikte van het aan-rechtblad, de lade eronder

te handhaven.

Let er v

Let er vooral op dat de dic

ooral op dat de dic

ooral op dat de dichting r

hting r

hting rondom de rand v

ondom de rand v

ondom de rand van

het k

het kookvlak goed w

ookvlak goed w

ookvlak goed wor

ordt aang

dt aang

dt aangebrac

ebrac

ebracht om insijpeling

ht om insijpeling

in het meubel onder de k

in het meubel onder de kookplaat te v

ookplaat te v

ookplaat te voork

oork

oorkomen.

omen.

Plaats het kookvlak in de oven en druk goed op de lijst
zodat hij goed aan de Top vastzit.

De bevestigingsveren worden bevestigd m.b.v. Torx-
schroeven.
Om de kookplaat uit zijn inbouw te nemen, moeten óf de
Torx-schroeven aan de voorkant, óf de Torx-schroeven aan
de achterkant losgedraaid worden.
Het is dan ook belangrijk dat deze schroeven
bereikbaar blijven.

BEVESTIGING RECHTS VOOR

BEVESTIGING LINKS VOOR

AANBRENGEN VAN DE AFDICHTING

VOOR / ACHTER

RECHTS / LINKS

SCHUIM 5x8 mm

Kookplaat omgekeerd

BEVESTIGING RECHTS ACHTER

WERKBLAD

MONTAGE VAN DE "ACHTERSTE KLEMMEN"

VOORKANT VAN DE KOOKPLAAT

BEVESTIGING LINKS ACHTER

c) Als onder het kookvlak een houten paneel wordt
geïnstalleerd als isolering, dan moet dit minstens een
afstand van 20mm hebben vanaf de onderkant van
het kookvlak.

N.B.: Als het kookvlak boven een ingebouwde oven wordt
geïnstalleerd raden wij aan de oven zo te installeren dat
het steunt op twee lijsten; indien het steunvlak dicht is
moet het een opening hebben aan de achterkant van
minstens 45x560mm.

560 mm.

45 mm.

Het ingebouwde oven moet met een
geforceerde Koelingsventilatie voorzien zijn.

Aan te houden

afstand tussen

het kookvlak en

het meubel
