4

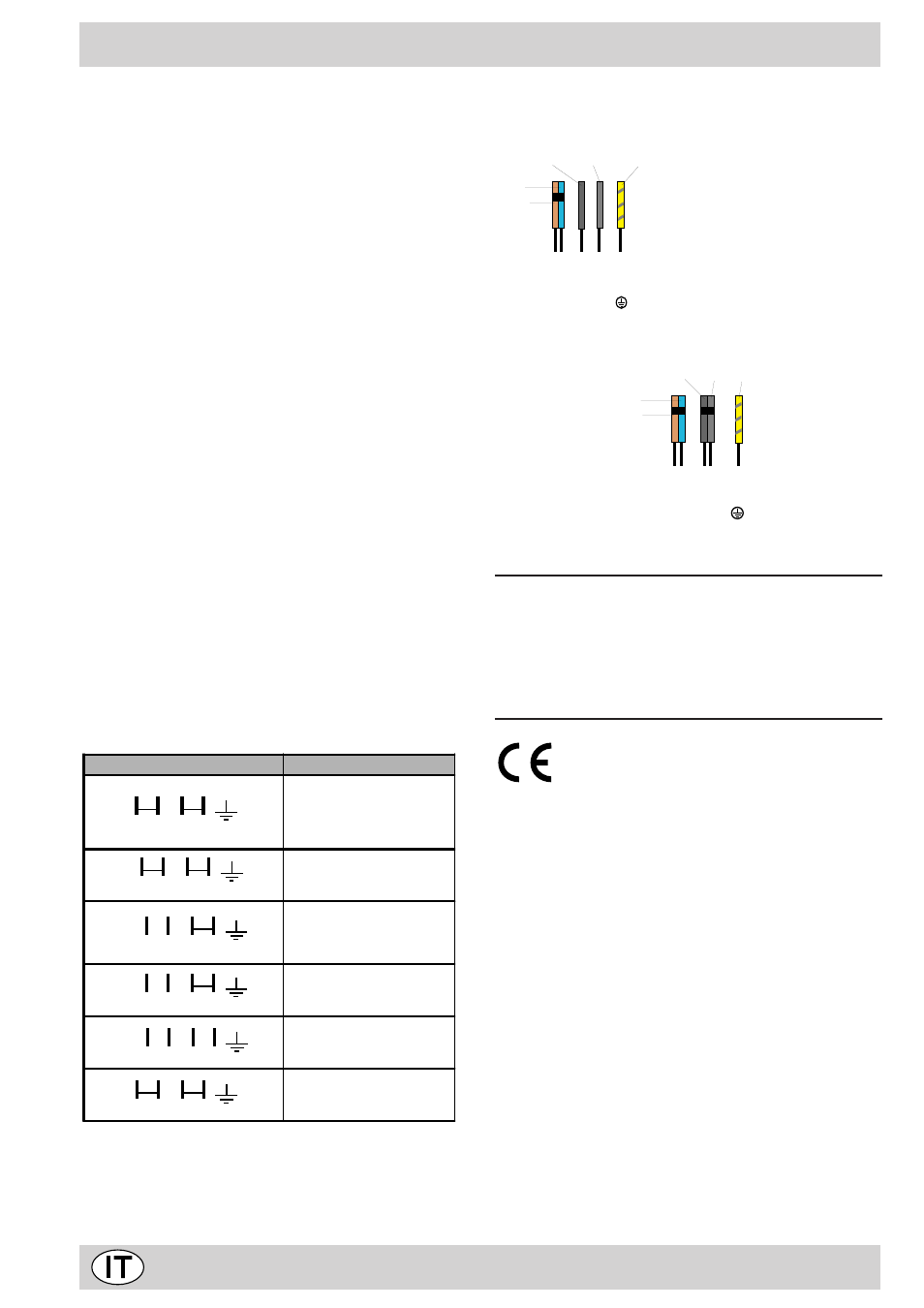

Collegamento elettrico
La sicurezza elettrica di questo apparecchio é garantita
unicamente se é stato effettuato il collegamento a terra
conformemente alle norme di sicurezza elettrica. Il fab-
bricate declina ogni responsabilità relativa a danni de-
rivanti da un'installazione di messa a terra difettosa.
· Importante
Il piano di cottura viene consegnato con un cavo di
collegamento specifico ARISTON.
Qualora venisse danneggiato, il cavo deve essere sostitu-
ito da un tecnico autorizzato.
Prima di qualsiasi intervento, disinserite la spina del-
l'apparecchio dalla presa di corrente.
Montare sul cavo una spina normalizzata per il carico in-
dicato sulla targhetta caratteristiche, nel caso di collega-
mento diretto alla rete è necessario interporre tra l’appa-
recchio e la rete un interruttore omnipolare con apertura
minima fra i contatti di 3 mm. dimensionato al carico e
rispondente alle norme in vigore (il filo di terra non deve
essere interrotto dall’interruttore). Il cavo di alimentazio-
ne deve essere posizionato in modo che non raggiunga
in nessun punto una temperatura superiore di 50°C a
quella ambiente. Prima di effettuare l’allacciamento ac-
certarsi che:
• la valvola limitatrice e l’impianto domestico possano
sopportare il carico dell’apparecchiatura (vedi targhetta
caratteristiche);
• l’impianto di alimentazone sia munito di efficace colle-
gamento a terra secondo le norme e le disposizioni di
legge;
• la presa o l’interruttore omnipolare siano facilmente
raggiungibili con il piano installato.
Caratteristiche tecniche
Questa apparecchiatura è conforme alle seguenti
Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e successi-
ve modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagne-
tica) e successive modificazioni;
- 93/68/CEE del 22/07/93 e successive modificazioni.
Accopiamenti
- Collegate i 5 fili sul vostro apparecchio rispettando il
colore dei fili e gli accopiamenti.
N:Nero, BR:Bruno, BL:Blu
* Applicazione del coefficiente di simultaneità in conformi-
tà con la norma EN 335-2-6
Collegamento elettrico di tipo Y in conformità con al norma
EN 335-2-6
Attenzione: Nel caso di installazione sopra un forno da
incasso l’allaccio elettrico del piano e quello del forno deve
essere realizzato separatamente, sia per ragioni di sicu-
rezza elettrica che per facilitare l’eventuale estraibilità del
forno.
BL BR NOIR
N L
BL BR NOIR
L2 L1
BL BR NOIR
L1 L2 N
BL BR NOIR
L1 L2 L3
BL BR
N 1 L1
NOIR
L2 N 2
BL BR NOIR
N L
Assorbimento Max:
KT 6004 Q
6200W
KT 6001 H 6400W
KT 6104 QD 6200W
KT 7104 QO 7400W
Collegamento elettrico Tenzione di alimentazione
AT-FR-BE-DE-GP-ES-IE-IL-IS-IT-
LU-RE-FI-GR-PT-SE-MA-NZ
GB-DK-NL
230 V - 1 + N ~ 50 Hz
Fusibile 20 A*
(KT 7104 QO - Fusibile 25 A *)
FR - BE - NO
230 V - 2 ~ 50 Hz
Fusibile 20 A*
(KT 7104 QO - Fusibile 25 A *)
AT-FR-BE-CH-DE-ES-IL-IS-IT-LU
PT-SE-MA-NZ-DK-NL
400 V - 2 + N ~ 50 Hz
Fusibile 16 A*
(KT 7104 QO - Fusibile 20 A *)
FR - BE -NO
230 V - 3 ~ 50 Hz
Fusibile 20 A*
(KT 7104 QO - Fusibile 20 A *)
NL
230 V - 2 +2N ~ 50 Hz
Fusibile 16 A*
(KT 7104 QO - Fusibile 20 A *)
CY-MT-AU-KW
240 V - 1 + N ~ 50 Hz
Fusibile 20 A*
(KT 7104 QO - Fusibile 25 A *)
NERO NERO VERDE / GIALLO
BLU
BRUNO
N L1
Neutro Fase 1 Terra
L2
Fase 2
Collegamento bifase
NERO NERO VERDE / GIALLO
BLU
BRUNO
N L
Neutro Fase Terra
Collegamento monofase
accopiate i 2 fili
neri per la fasa
