Istruzioni di montaggio I
85
Collegamento elettrico
• L’allacciamento elettrico del piano di cottura deve essere
effettuato da un tecnico autorizzato.
• Devono essere osservate le norme di legge e le disposizioni di
collegamento dell’azienda elettrica locale.
• Per l’allacciamento bisogna utilizzare un dispositivo che con-
senta di separare tutti i poli dell’apparecchio dalla rete per
mezzo di un angolo di apertura di contatto di almeno 3 mm.
Come dispositivi di sconnessione si possono utilizzare gli
interruttori LS, i fusibili e le sicurezze.
Disconnettere l’apparecchio dalla corrente elettrica utilizzando
uno di questi dispositivi, quando lo si vuole montare o riparare.
• Il filo di messa a terra deve avere una lunghezza maggiore a
quella dei fili di conduzione della corrente, in maniera tale che,
in caso di strappo della presa del cavo di alimentazione, sia
l’ultimo a staccarsi.
• Le parti del cavo in eccesso devono essere estratte dalla zona
ad incasso sotto l’apparecchio.
• Controllare che la tensione di rete corrisponda a quella indi-
cata sulla targhetta.
• Ad apparecchio montato deve anche essere assicurata la pro-
tezione da contatto accidentale con cavi elettrici.
• Attenzione! I controlli elettronici potrebbero danneggiarsi
irrimediabilmente se il collegamento non viene eseguito a
regola d’arte.
Nessun collegamento da parte della fabbrica.
• Per il collegamento occorre togliere il coperchio della scatola
di collegamento situata sul fondo dell’apparecchio, per arrivare
al morsetto di collegamento. Effettuato il collegamento, il
coperchio deve essere nuovamente fissato, e il cavo deve
essere bloccato con una fascetta resistente alla trazione.
• La linea di collegamento deve corrispondere come minimo al
tipo H05 RR-F.
Valori di collegamento
Tensione di rete 380-415V 3N~, 50-60 Hz
Tensione nominale dei componenti 220 - 240V
Possibilità di collegamento: collegamento a 6 poli
Collegamento da parte della fabbrica
• Il piano di cottura è dotato in sede di fabbricazione di un cavo
di linea resistente al calore.
• Il collegamento va effettuato in conformità allo schema di colle-
gamento, tranne il cavo è dotato di una spina.
• Se il cavo di collegamento alla rete di questo apparecchio
viene danneggiato, deve essere sostituito con un cavo di colle-
gamento speciale. Per evitare l’esposizione a rischi, la sostitu-
zione deve essere effettuata unicamente dal produttore o dal
suo servizio clienti.

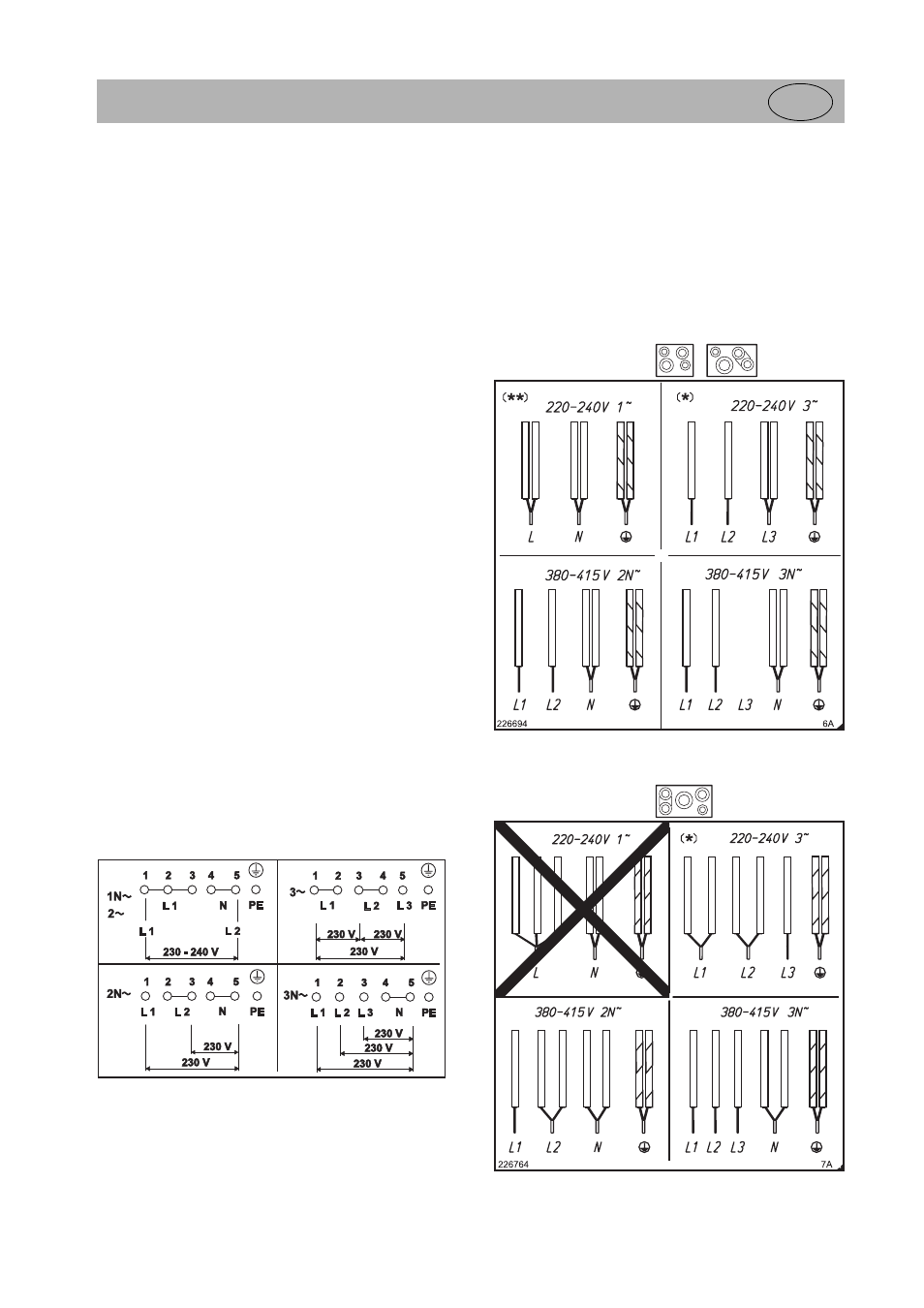

Possibilità di collegamento
* Attenzione! Collegamento speciale 220 - 240 V 3~ !
** In Svizzera, questo modo di collegamento non è ammesso da parte
del SEV.
Possibilità di collegamento
* Attenzione! Collegamento speciale 220 - 240 V 3~ !
gial
lo-ve
rde
gial
lo-ve
rde
blu
bi
anc
o
m
arrone nero
gial
lo-ve
rde
gial
lo-ve
rde
blu
bi
anc
o
m
arrone nero
gi
allo-v
erde
gi
allo-v
erde
blu
bianc
o
marrone
ne
ro
gi
allo-v
erde
gi
allo-v
erde
blu
bianc
o
marrone
ne
ro
gial
lo-ve
rde
gial
lo-ve
rde
bi
anc
o
grigio
m
arrone nero
blu
gial
lo-ve
rde
gial
lo-ve
rde
bi
anc
o
grigio
m
arrone nero
blu
giallo-v
erde
giallo-v
erde
bian
co
gr
igio
marro
ne
ne
ro
bl
u
giallo-v
erde
giallo-v
erde
bian
co
gr
igio
marro
ne
ne
ro
bl
u
