Instruções de montagem P
118

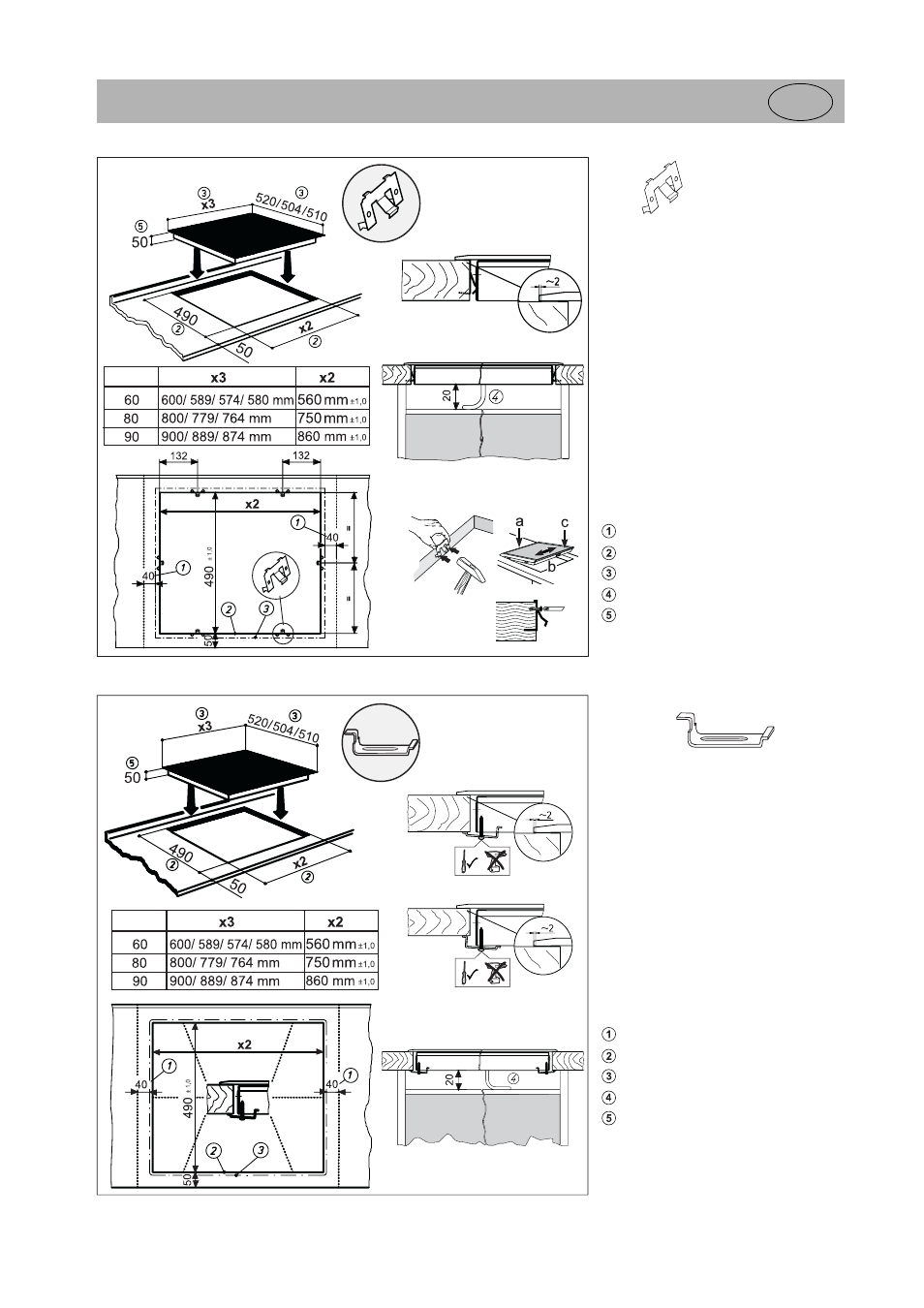

Clipes
• Crave os clipes no entalhe do balcão nas
distâncias indicadas nas ilustrações
seguintes. Com o encosto horizontal nгo
й necessário um alinhamento da altura.
• Importante! O encosto horizontal dos cli-
pes tem que estar alinhado sobre o balcão
de serviço. (Evitar o perigo de ruptura.)
• Seguindo a ilustração, posicione a placa
de cozinhar à esquerda (a), alinhe-a (b) e
prenda-a com clipes (c).
• Para proteger os clipes podem ser usados
parafusos.
Importante!
Se, ao ser instalada, a placa vitrocerâ-
mica não ficar bem ajustada ou ficar sob
tensão, há perigo de ruptura da mesma!
Distância mínima até às paredes adjacentes
Medida de fresagem
Medida exterior da placa de cozinhar
Passagem do cabo na parede traseira
Altura da montagem
Braçadeiras
• Coloque a placa de cozinhar e alinhe-a.
• Aplique as braçadeiras a partir de baixo
com os parafusos nas perfurações de fixa-
ção previstas para o efeito, alinhe e aperte
bem.
• Aperte os parafusos apenas com uma
chave de parafusos manual; não utilize
uma aparafusadora sem fio.
• Atenda à posição correcta da braçadeira
no caso de balcões de serviço estreitos.
Importante!
Se, ao ser instalada, a placa vitrocerâ-
mica não ficar bem ajustada ou ficar sob
tensão, há perigo de ruptura da mesma!
Distância mínima até às paredes adjacentes
Medida de fresagem
Medida exterior da placa de cozinhar
Passagem do cabo na parede traseira
Altura da montagem
Medidas em mm
Modelo
Modelo
