Instructions de montage F
50

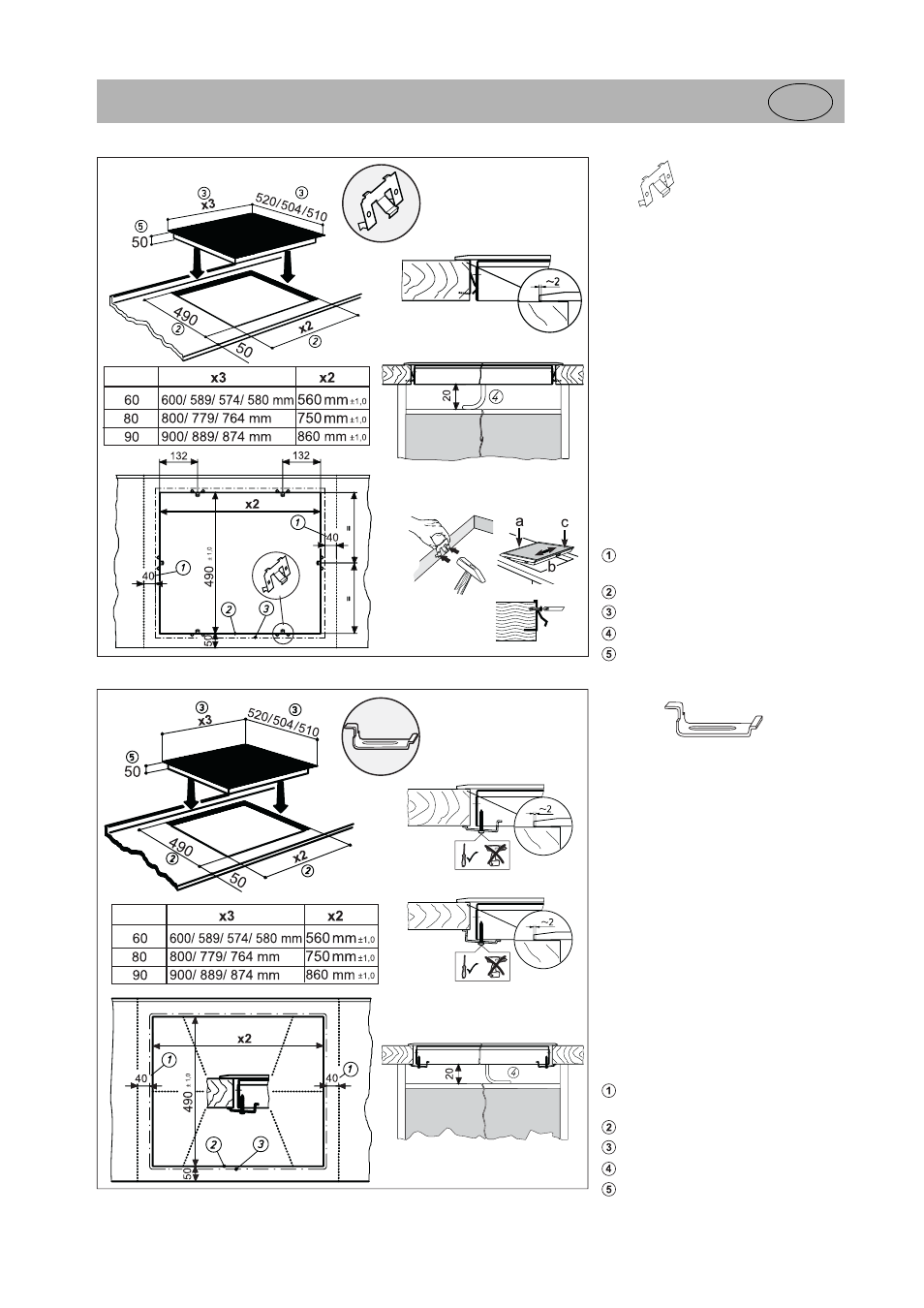

Clips
• Enfoncez les clips dans la découpe réali-
sée dans le plan de travail en respectant
les écarts indiqués. Grâce à la fixation
horizontale, aucun ajustement vertical
n’est nécessaire.
• Important: La butée horizontale des clips
doit poser à fleur sur le plan de travail
(pour éviter le risque de fêlure).
• Posez alors la table de cuisson conformé-
ment à l’illustration gauche (a), centrez-la
(b) et clipsez-la (c).
• Pour sécuriser les clips, des vis peuvent
être utilisées.
Important:
Veillez à poser la table de cuisson en
vitrocérame parfaitement à plat; une
légère inclinaison ou un appui non uni-
forme risque de la vriller et de la fendre.
Espacement minimal par rapport aux
meubles attenants
Dimension du fraisage
Dimensions hors tout de la table de cuisson
Passage du câble à l’arrière
Hauteur d’encastrement
Languette
• Posez la table de cuisson dans la découpe
réalisée dans le plan de travail et ajustez-
la.
• En passant par le bas, fixez les languettes
à l’aide de vis dans les trous de fixation
prévus à cet effet; ajustez la plaque et ser-
rez bien les vis.
• Les vis doivent être serrées à la main et
avec un tournevis; n’utilisez pas un appa-
reil électrique.
• Pour des plans de travail de faible épais-
seur, veillez à la bonne position de la lan-
guette.
Important:
Veillez à poser la table de cuisson en
vitrocérame parfaitement à plat; une
légère inclinaison ou un appui non uni-
forme risque de la vriller et de la fendre.
Espacement minimal par rapport aux
meubles attenants
Dimension du fraisage
Dimensions hors tout de la table de cuisson
Passage du câble à l’arrière
Hauteur d’encastrement
Dimensions en mm
Type
Type
