Istruzioni di montaggio I
84

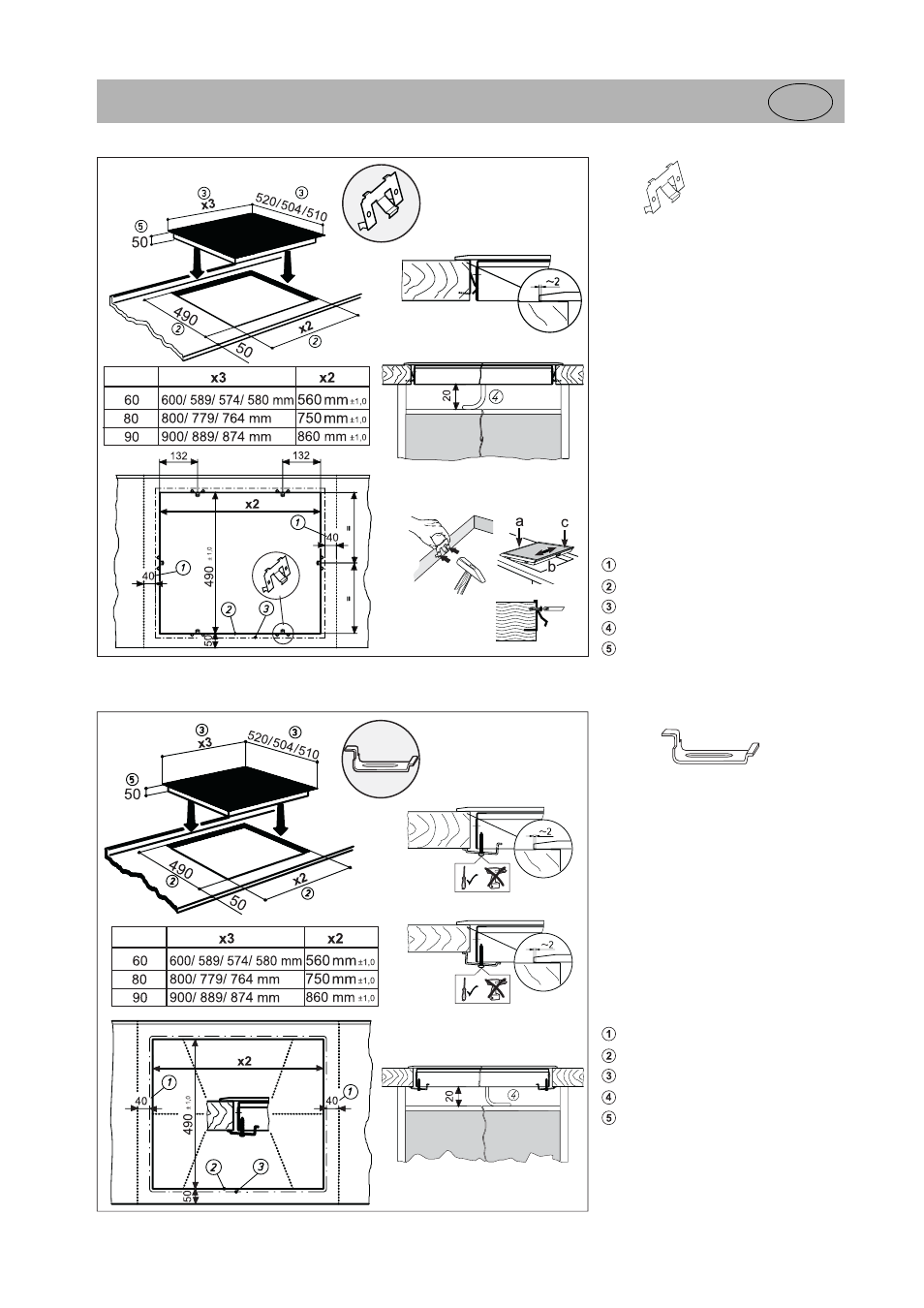

Le clip
• Inserire le clip nell’intaglio del piano di
lavoro alle distanze indicate. L’inserimento
orizzontale non necessita di un’ulteriore
regolazione in altezza.
• Importante! l’inserimento orizzontale delle
clip deve combaciare con lo stesso livello
del piano di lavoro (evitare il rischio di rot-
ture).
• Montare il piano di cottura a sinistra (a),
centrarlo (b) e bloccarlo con le clip (c)
come da disegno.
• Per fissare le clip si possono utilizzare
delle viti.
Importante!
Se il supporto dovesse essere inclinato o
sotto tensione, il piano di cottura in vetro-
ceramica si potrebbe rompere durante il
montaggio.
Distanza minima dalle pareti adiacenti
Misure d’incasso
Misure esterne del piano di cottura
Passaggio del cavo nella parete posteriore
Altezza d’incasso
Linguetta
• Inserire ed allineare il piano di cottura.
• Fissare ed allineare le linguette con le viti
nei fori previsti passando dal lato inferiore.
• Avvitare le viti solo con un cacciavite a
mano; non usare mai utensili automatici.
• Fare attenzione al corretto posiziona-
mento delle linguette in piani di lavoro sot-
tili.
Importante!
Se il supporto dovesse essere inclinato o
sotto tensione, il piano di cottura in vetro-
ceramica si potrebbe rompere durante il
montaggio.
Distanza minima dalle pareti adiacenti
Misure d’incasso
Misure esterne del piano di cottura
Passaggio del cavo nella parete posteriore
Altezza d’incasso
Misure in mm
Tipo
Tipo
