102
Instrucciones de montaje E
Conexión eléctrica
• ¡La conexión eléctrica debe ser llevada a cabo
exclusivamente por un profesional autorizado!
• Deben respetarse enteramente las prescripciones legales
vigentes y las condiciones de conexión de la compañía abas-
tecedora de la electricidad.
• Para la conexión del aparato es preciso prever un dispositivo
que permita separar el mismo de la red en todos sus termina-
les, con una apertura de contacto de 3 mm como mínimo.
Como separadores idóneos se consideran interruptores LS,
fusibles y contactores.
Para conectar y al reparar hay que cortar la corriente del apa-
rato mediante alguno de estos dispositivos.
• El conductor neutro debe dimensionarse con la longitud sufi-
ciente para que, caso de caer el soporte de cable, se someta a
tiro sólo después del cable conductor de electricidad.
• La longitud sobrante del cable debe ser sacada de la zona
interior por debajo del aparato.
• Observar que la tensión de red concuerde con la de la placa
de características.
• El montaje tiene que garantizar una protección completa con-
tra contacto accidental.
• ¡Atención! Una conexión errónea conduce a la destruc-
ción total de la electrónica de potencia.
El cable de conexión no viene de fábrica
• Para la conexión hay que soltar la tapa de la caja de enchufe
del lado del aparato con objeto de acceder al borne de
conexión. Tras la conexión se colocará de nuevo la tapa prote-
giendo la línea de alimentación con la abrazadera contra tiro-
nes del cable.
• La línea de conexión deberá corresponder como mínimo al
tipo H05 RR-F.
Valores de conexión
Tensión de red: 380-415V 3N~, 50-60 Hz
Tensión nominal de los componentes: 220 - 240V
Posibilidades de conexión: Conexión de 6 polos
El cable de conexión viene de fábrica
• La encimera de cocción está equipada de fábrica con una
línea de conexión resistente a la temperatura.
• La conexión a la red se realiza en conformidad con el
esquema de conexión, a no ser que la línea de conexión esté
equipada ya con una clavija de enchufe.
• Si el cable de conexión de este aparato resulta dañado, hay
que cambiarlo por un cable de conexión especial. Con objeto
de evitar riesgos, estos trabajos se encomendarán exclusiva-
mente al fabricante o su servicio postventa.

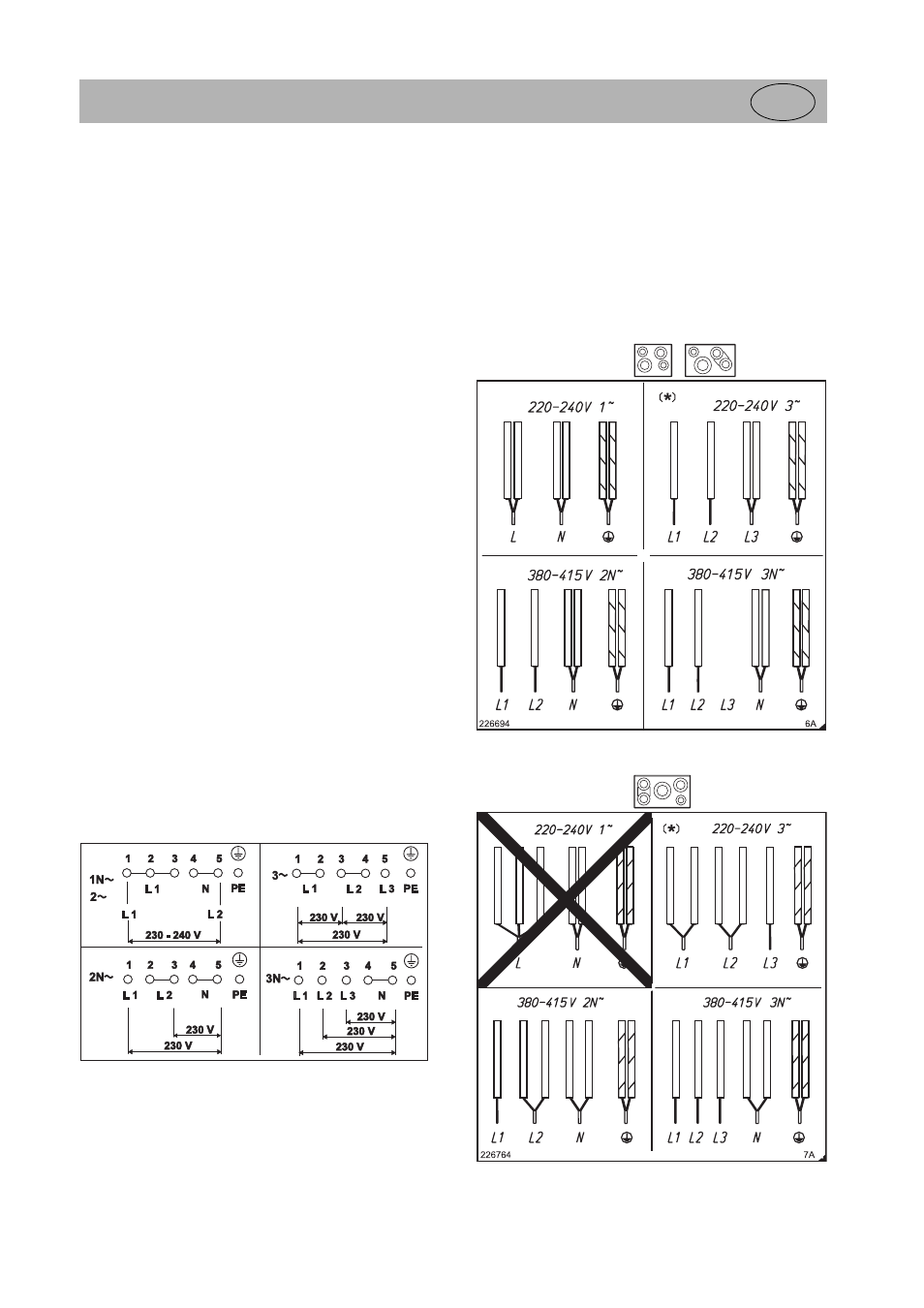

Posibilidades de conexión
* ¡Atención! Conexión especial 220 - 240 V 3~ !
Posibilidades de conexión
* ¡Atención! Conexión especial 220 - 240 V 3~ !
verde
-am
ar
illo
verde
-am
ar
illo
az
ul
blan
co
marrón
negro
verde
-am
ar
illo
verde
-am
ar
illo
az
ul
blan
co
marrón
negro
ve
rde-amarillo
ve
rde-amarillo
azu
l
bl
anc
o
marrón ne
gro
ve
rde-amarillo
ve
rde-amarillo
azu
l
bl
anc
o
marrón ne
gro
ve
rde-amarillo
ve
rde-amarillo
bla
nco
gris
marrón neg
ro
az
ul
ve
rde-amarillo
ve
rde-amarillo
bla
nco
gris
marrón neg
ro
az
ul
verde
-am
ar
illo
verde
-am
ar
illo
blanc
o
gris
marrón negro
az
ul
verde
-am
ar
illo
verde
-am
ar
illo
blanc
o
gris
marrón negro
az
ul
