NOTA: Ahora puede sacar la cortadora de césped
de la tarima. Observe las siguientes instrucciones
ap ro pi adas para retirar la cortadora de césped
de la tarima.
ADVERTENCIA: Antes de empezar, lea,
en tien da y siga todas las in struc ciones de la
sección de Operación de este manual. Asegúrese
de que la cortadora de césped esté en un área
bien ventilada. Asegúrese de que el área de
enfrente de la cortadora de césped esté libre de
gente y objetos.
PARA SACAR LA CORTADORA DE CÉS-
PED DE LA TARIMA (Consulte la sección
de Op er a ción para ver la ubicación y
función de los con troles)
1. Eleve la palanca del elevador de la plataforma
hasta su posición máxima.
2. Suelte el freno de estacionamiento al liberar
el ped al del embrague/freno.
3. Cambie unidad a la posición de neutro.
4. Saque la cortadora de césped de la tarima.

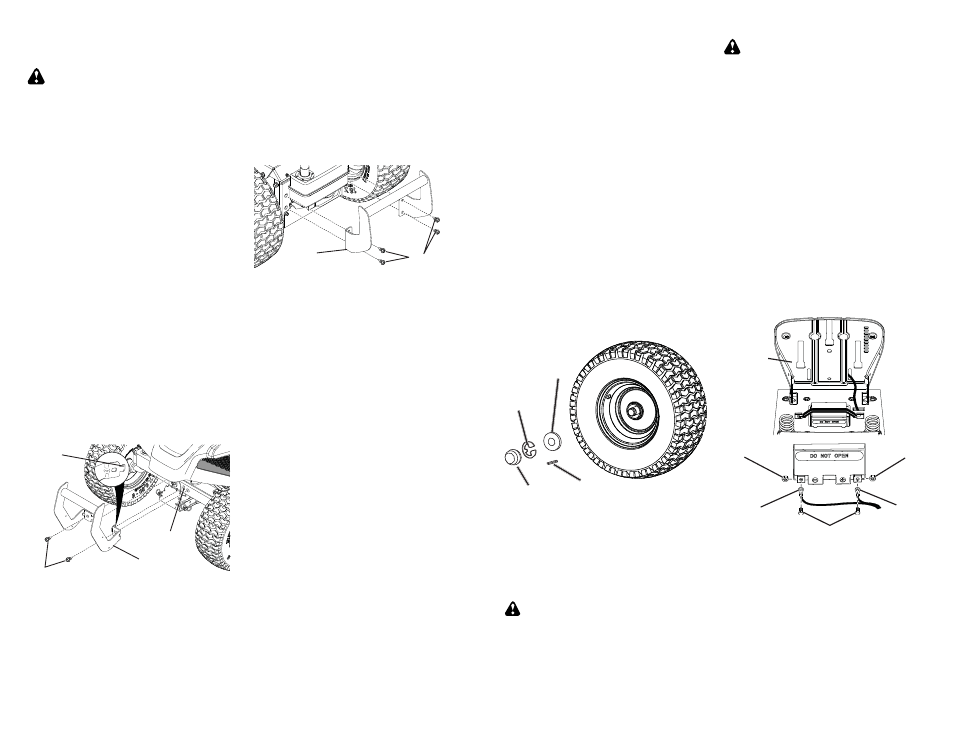

COLOCACIÓN DE LA DEFENSA
DELANTERA
NOTA: Para que el armado le resulte sencillo,
puede solicitar ayuda a otra persona cuando monte
la defensa en la cortadora de césped.
1. Retire los tornillos (2) del chasis delantro de
la cortadora de césped.
2. Incline la defensa delantera de modo que las
pestañas de la defensa entren en las ranuras
del frente del chasis y baje la defensa hacia
su lugar.
3. Coloque la defensa en el frente del chasis
con los tornillos que retiró en el paso 1.
4. Apriete bien los dos (2) tornillos.
Parachoques
delanteros
Perno
Etiqueta
Ranura
COLOCACIÓN DE LA DEFENSA
TRASERA
NOTA: Para que el armado le resulte sencillo,
puede solicitar ayuda a otra persona cuando monte
la defensa en la cortadora de césped.
1. Retire los tornillos (4) del chasis trasero de la
cortadora de césped.
2. Coloque la defensa conforme se muestra
y ensámblela en el chasis trasero con los
tornillos que retiró en el paso 1.
3. Apriete bien los cuatro (4) tornillos.
Tornillos
Parachoques
traseros
REVISE LA PRESIÓN DE LAS
LLANTAS
Las llantas de la cortadora de césped se inflaron
de más en la fábrica para su transporte. Corregir
la presión de las llantas es importante para obtener
el mejor desempeño del corte.
• Reduzca la presión de las llantas a la PSI que
se muestra en las llantas.
REVISE LA NIVELACIÓN DE LA
PLATAFORMA
Para obtener los mejores resultados de corte, la
carcasa de la cortadora de césped se debe nivelar
bien. Consulte la parte de “NIVELACIÓN DE LA
CARCASA DE LA CORTADORA DE CÉSPED” en
la sección de Servicio y Ajustes de este manual.
REVISE LA POSICIÓN CORRECTA
DE LA CINTA DEL IMPULSOR DE LA
CORTADORA DE CÉSPED
Observe la figura que se muestra para cambiar la
cinta del impulsor de la cortadora de césped en
la sección de servicio y ajuste de este manual.
Verifique que la cinta esté en la ruta correcta.
REVISE EL SISTEMA DE FRENO
Después de que haya aprendido cómo operar su
cortadora de césped, revise que el freno funcione
bien. Consulte la parte de “AJUSTE DE FRENO”
en la sección de Servicio y Ajustes de este manual.
25
REPLACING BATTERY
WARNING: Do not short bat tery ter mi-
nals by al low ing a wrench or any other object
to contact both terminals at the same time.
Before con nect ing battery, remove metal
bracelets, wrist watch bands, rings, etc.
Positive terminal must be connected first to
prevent spark ing from ac ci den tal grounding.
1. Lift seat pan to raised position.
2. Remove terminal cover.
3. Disconnect BLACK battery cable then
RED battery cable, battery strap and
carefully remove battery from riding
mower.
4. Install new battery with terminals in same
position as old battery.
5. Reinstall terminal cover.
6. First connect RED battery cable to
positive (+) battery terminal with bolt and
nut as shown. Tighten securely.
7. Connect BLACK grounding cable
to negative (-) bat tery terminal with
remaining bolt and nut. Tighten securely
8. Lower seat pan.
INTERLOCKS AND RELAYS
Loose or damaged wiring may cause your
riding mower to run poorly, stop running, or
prevent it from starting.
• Check wiring. Ensure all wiring and con-
nectors are secure.
ENGINE
Your carburetor is not adjustable. If your
engine does not operate properly due to
suspected carburetor problems, take your
riding mower to a qualified service center
for repair and/or adjustment.
TO START ENGINE WITH A WEAK
BAT TERY
CAUTION: Lead-acid batteries gen er ate
ex plo sive gases. Keep sparks, flame and
smoking ma te ri als away from bat ter ies. Always
wear eye pro tec tion when around batteries.
If your battery is too weak to start the engine,
it should be recharged. (See "BATTERY" in
the Maintenance section of this man u al).
Seat Pan
Nut
Nut
Positive
Cable
(Red)
Negative
Cable
(Black)
Bolt
TO ADJUST STEERING WHEEL
ALIGNMENT
If steering wheel crossbars are not horizontal
(left to right) when wheels are positioned
straight forward, remove steering wheel
and reassemble per instructions in the
"INSTALL STEERING COLUMN" section
of this manual.
TO REMOVE WHEEL FOR REPAIRS
FRONT WHEEL
1. Block up front axle securely.
2. Remove dust cover, retaining ring, and
washer to allow wheel removal.
3. Repair tire and reassemble.
4. Replace washer and retaining ring
securely in axle groove.
REAR WHEEL
1. Block up rear axle securely.
2. Remove dust cover, retaining ring, wash-
er, and square key while pulling tire off.
3. Repair tire and reassemble.
4. Replace square key while putting tire back
on, then replace washer and retaining
ring securely in axle groove.
NOTE: To seal tire punctures and pre vent
flat tires due to slow leaks, purchase and
use tire sealant from authorized service
center. Tire sealant also pre vents tire dry
rot and corrosion.
Retaining
Ring
Dust
Cover
Washer
Square Key
(rear wheel only)
