41

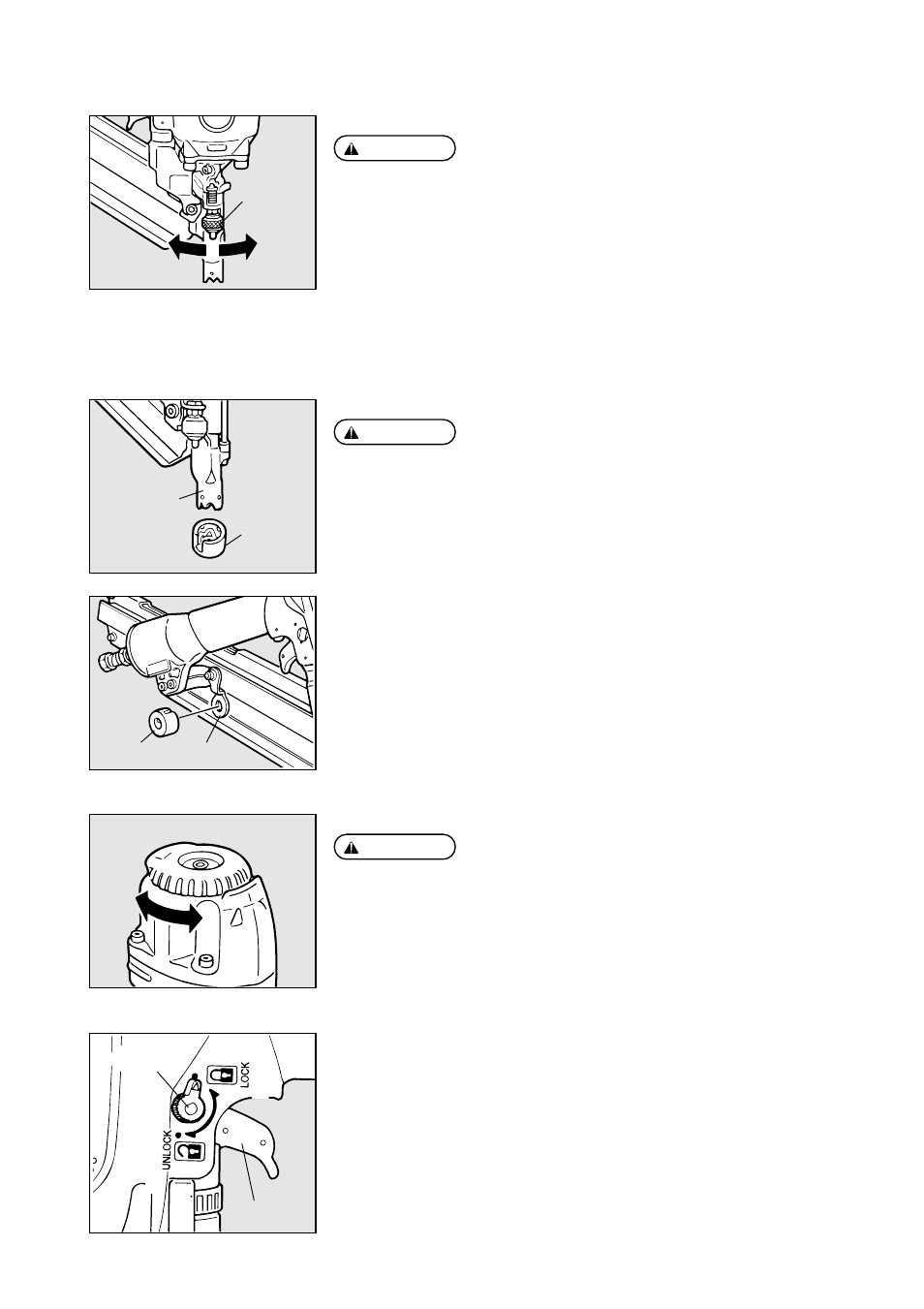

CAMPANA DE ASPIRACION GIRATORIA

Antes de girar la campana de aspiración, desconectar siempre la alimentación de
aire comprimido.
Dos tipos de operación para esta serie

La dirección de aspiración del aire puede ser modificada manualmente girando la
campana de aspiración.

ATENCIÓN:

AJUSTE DE LA PROFUNDIDAD DE INSERCIÓN

SIEMPRE desconectar la alimentación de aire antes de ejecutar el ajuste.

El ajuste de la profundidad de inserción se efectua ajustando el brazo de contacto “B”.

q Con la presión de aira ajustada, insertar algunos clavos en una muestra de material

típico para determinar si se debe efectuar el ajuste.

w Si el ajuste es necesario, desconectar la alimentación de aire.

e La marca en el brazo de contacto indica el sentido en el cual se ha de girar el disco

de ajuste.

r Conectar nuevamente la alimentación de aire.

Disco de ajuste

Mayor profundidad

Menor profundidad

ATENCIÓN:

Brazo de contacto

“B”

Caperuza de
contacto

Dispositivo de
suspensión de cola

Caperuza de
contacto

CAPERUZA DE CONTACTO (OPCION)

SIEMPRE desconectar la alimentación de aire antes de sujetar / remover la caperuza
de contacto.

Sujetar la caperuza de contacto al brazo de contacto “B”, cuando se insertan los clavos
en un material suave.

Se puede mantener la caperuza de contacto al soporte de cola cuando no está
utilizada.

ATENCIÓN:

EXPLICACION DEL MECANISMO DEL BLOQUEO DEL GATILLO
La herramienta está equipada con un mecanismo de blocaje del gatillo.
Empuje y gire el mecanismo de segure lad a la posición lilre autes de clavar.

Blogueo de
accionamiento

Disparador

(BLOQUEADO)

(DESBLOQUEADO)
