26

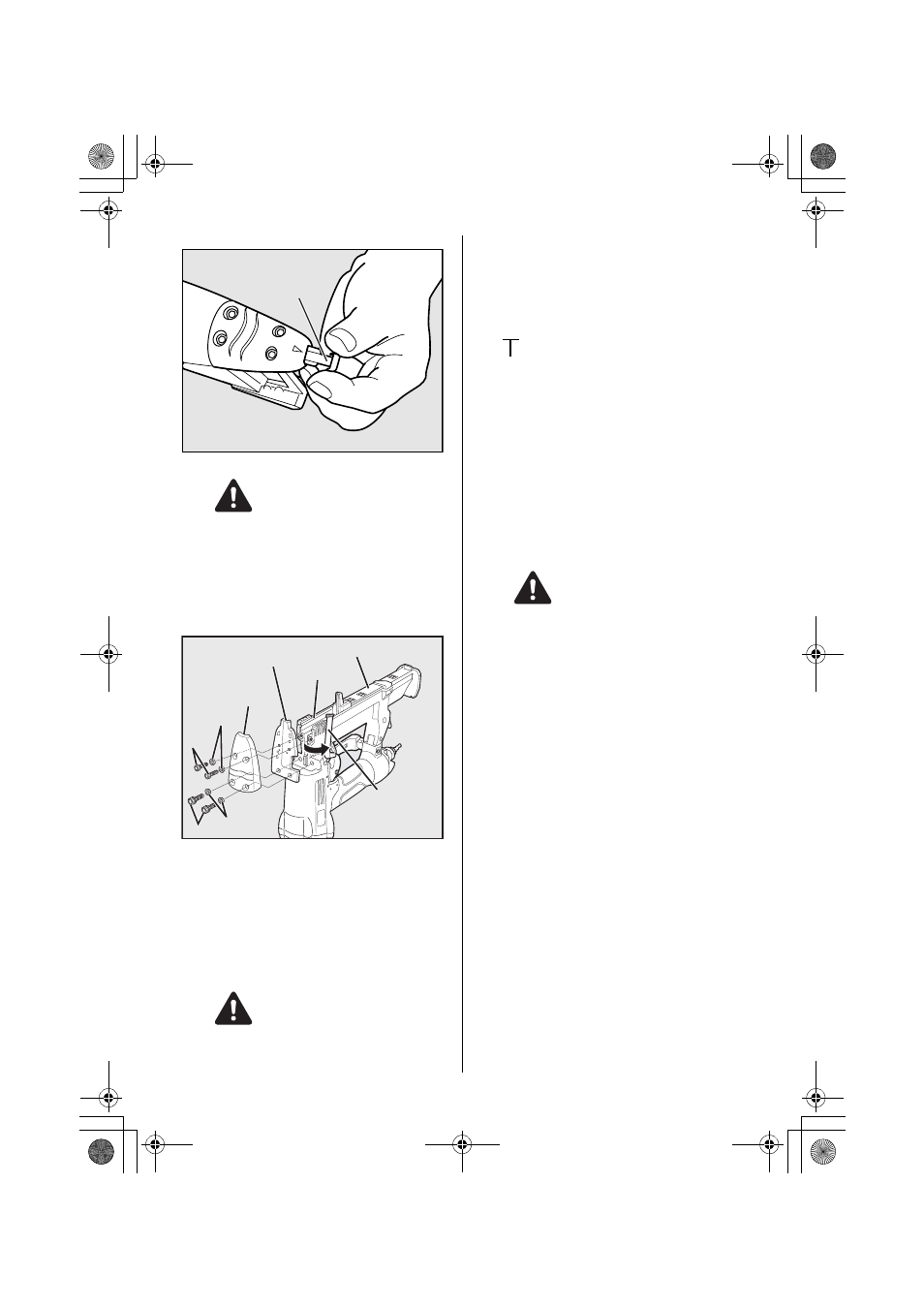

PUNTA DE CONTACTO
Antes de colocar la punta de contacto, desconectar SIEMPRE
la alimentación de aire comprimido.
La punta de contacto se coloca en la punta del brazo de
contacto para grapar materiales blandos.
Utilice la punta de contacto en la parte posterior del lado trasero
del cartucho según sea necesario.
RETIRADA DE GRAPAS ATASCADAS
1 Desconecte la manguera de aire comprimido.
2 Saque el juego de grapas del cartucho.
3 Extraiga los 4 tornillos de cabeza hexagonal del cartucho.
A continuación extraiga la tapa delantera y la guía del impulsor.
4 Retire del interior de la guía del impulsor las grapas atascadas
utilizando una barra fina de hierro o un destornillador de
cabeza plana y la placa de desgaste utilizando una barra fina
de hierro o un destornillador de cabeza plana.
5 Vuelva a colocar la tapa delantera y la guía del impulsor,
introduzca nuevamente el juego de grapas y lleve la unidad
deslizante hacia atrás.
Desconecte SIEMPRE el suministro de aire antes de retirar las
grapas atascadas.
5. MANTENIMIENTO
1 ACERCA DEL AÑO DE PRODUCCIÓN
Este producto tiene el número de producción en la parte
inferior del mango del cuerpo principal. Los dos dígitos del
número de la izquierda indican el año de producción.
2 NO DISPARE LA GRAPADORA CUANDO ESTÉ VACÍA
3 UTILICE EL REGULADOR DE PRESIÓN DE 3 PIEZAS
Si no se utiliza un regulador de presión la humedad y la
suciedad pasan directamente a la grapadora. Esto provoca
oxidación y desgaste y un funcionamiento deficiente. La
longitud de la manguera entre el regulador y la grapadora
no debe sobrepasar los 5 metros; una longitud superior
reduciría la presión de aire.
4 UTILICE EL ACEITE RECOMENDADO
Se debe utilizar aceite turbina para lubricar la herramienta.
Una vez finalizadas las operaciones, eche dos o tres gotas
de aceite en la boquilla de entrada de la herramienta.
(Aceite recomendado : ISO VG32)
5 PROCEDA A LA VERIFICACIÓN Y AL MANTENIMIENTO
DE LA GRAPADORA O CLAVADORA
PERIÓDICAMENTE O ANTES DE CADA USO
Antes de proceder a la verificación o al mantenimiento,
desconecte el suministro de aire comprimido y vacíe el
cartucho.
(1)
Vacíe el filtro del suministro de aire y del compresor.
(2) Mantenga lleno el dispositivo de lubrificación presente en el
set para aire comprimido compuesto de tres elementos.
(3) Limpie el elemento del filtro del sistema de aire de 3 piezas
(4) Apriete todos los tornillos.
6. ALMACENAMIENTO
1 Para evitar la formación de óxido, aplique una capa de
lubricante sobre las partes de acero antes de guardar la
máquina durante un período de tiempo prolongado.
2 No conserve la máquina a temperaturas bajas. Guarde la
herramienta en un lugar templado.
3 Cuando no la utilice, guárdela en lugares templados y
secos. Mantenga la herramienta fuera del alcance de los
niños.
4 Para que la grapadora o clavadora proporcione siempre un
resultado óptimo, realice el mantenimiento y la sustitución
de las piezas gastadas.
7. LOCALIZACIÓN DE AVERÍAS/
REPARACIONES
El diagnóstico y/o las operaciones de reparación deben
efectuarse exclusivamente por concesionarios MAX CO. LTD. o
por personal especializado siguiendo las instrucciones
contenidas en el presente manual.
Punta de contacto
ADVERTENCIA
Tornillo
Tapa delantera
Guía del impulsor
Carro cargador
Brazo de
contacto
Cartucho
Anillo
Tornillo
Anillo
ADVERTENCIA
(Ejemplo)
0 8 8 2 6 0 3 5 D
Año 2008
ADVERTENCIA
