22
2. ESPECIFICACIONES Y DATOS
TÉCNICOS

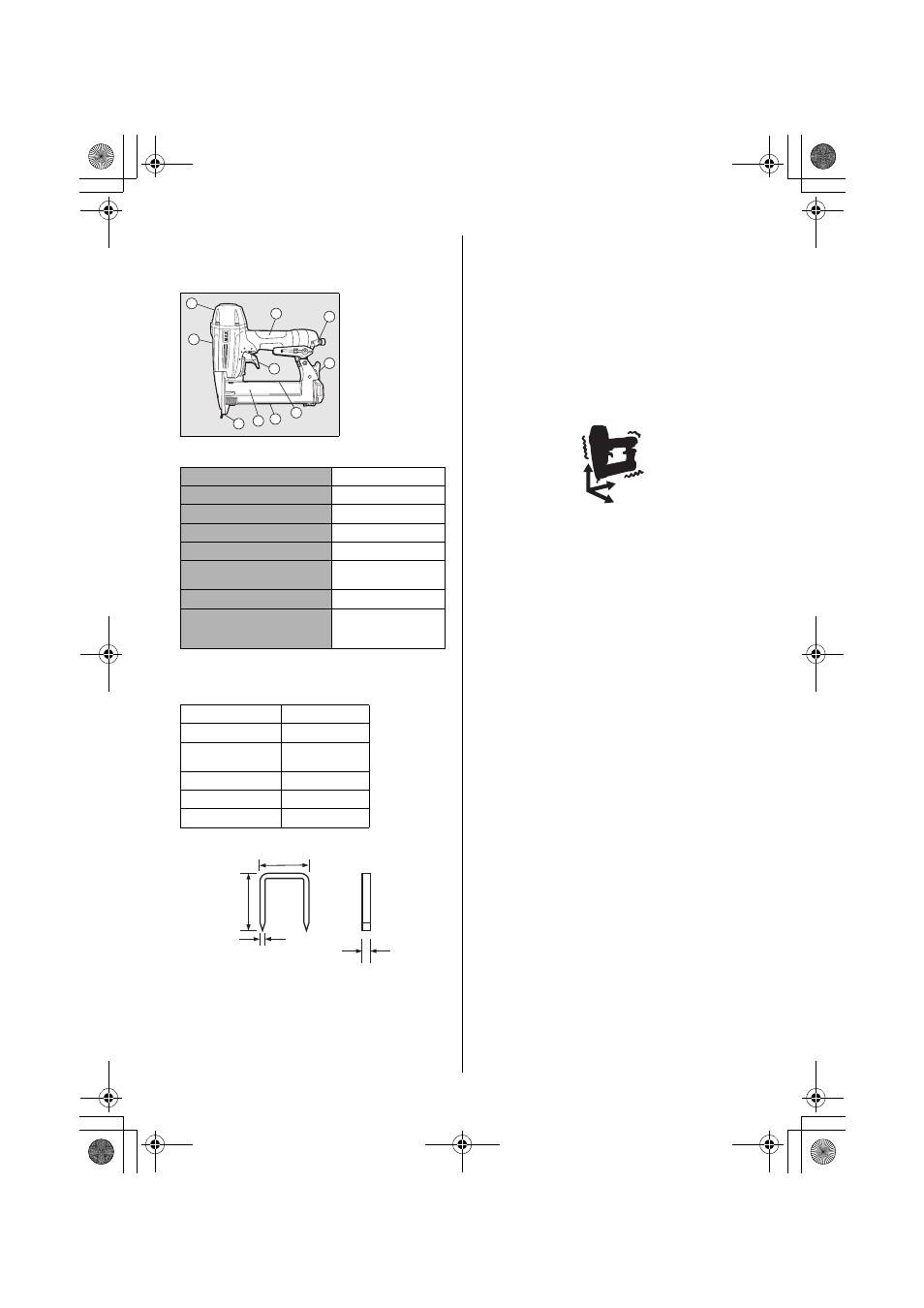

1. DENOMINACIÓN DE LAS PIEZAS
2. ESPECIFICACIONES DE LA HERRAMIENTA
∗ La herramienta tiene un diseño compacto para mejorar el
equilibrio durante el funcionamiento.
3. ESPECIFICACIONES DE LAS GRAPAS
PIEZAS DE CONEXIÓN PARA EL AIRE COMPRIMIDO:
Este aparato está equipado con una boquilla de empalme con
rosca exterior de 1/4". El diámetro interior debería ser de 0,28"
(7mm) o superior. La pieza de empalme debe permitir la
descarga de presión del aparato en caso de interrupción de la
alimentación de aire comprimido.
PRESIÓN DE FUNCIONAMIENTO RECOMENDADA:
70 a 100 p.s.i. (5 a 7 bares). Para garantizar el rendimiento
óptimo del clavador, la presión del aire debe ser regulada dentro
de este campo.
LA PRESIÓN NO DEBE SER SUPERIOR A 120 p.s.i. (8,3 bares).
4. DATOS TÉCNICOS
1 NIVEL DE RUIDO
Nivel de potencia acústica por impulsos A
------ LWA, 1s, d 87,2 dB
Nivel de intensidad acústica por impulsos A en la zona de
trabajo
------- LpA, 1s, d 79,7 dB en el puesto de trabajo
La determinación y documentación de estos valores se
realiza según la norma EN12549 : 1999.
2 VIBRACIONES
Valor característico de las vibraciones = 2,66 m/s
2
La determinación y documentación de estos valores se
realiza según la norma ISO 8662-11.
Este valor es un valor de características relacionado con la
herramienta y no representa la influencia de utilizar la
herramienta sobre el sistema mano-brazo. La influencia de
la utilización de la herramienta sobre el sistema mano-brazo
depende, por ejemplo, de la fuerza de agarre, de la fuerza de
la presión de contacto, de la dirección de trabajo, del ajuste
del suministro eléctrico, de la pieza de trabajo o del apoyo de
esta.
5. CAMPOS DE APLICACIÓN
∗ Montaje de cercos de puerta y de ventana
∗ Contrachapados, tableros decorativos y otros trabajos de
acabados interiores.
∗ Montaje de paneles y molduras
∗ Entablado de suelos
∗ Montaje de mobiliario, incluyendo la fabricación de cajones,
grapado de traseras, clavados ocultos y otros trabajos de
acabado.
∗ Montaje de armarios
1 Carcasa
2 Tapa del cilindro
3 Puerto de salida
de aire
4 Unidad deslizante
5 Cartucho
6 Gatillo
7 Asa o mango
8 Fiador
9 Etiqueta de
advertencia (lado
posterior)
0 Salida
N° DE PRODUCTO TA238A/18-6
ALTURA 9-1/2" (241,5mm)
ANCHURA 2-1/2" (64mm)
LONGITUD 9-1/8" (231mm)
PESO 2,71lbs (1,2kg)
PRESIÓN DE FUNCIONAMIENTO
RECOMENDADA 70 a 100 p.s.i.
(5 a 7 bares)
CAPACIDAD DE CARGA 109 grapas
CONSUMO DE AIRE 0,022ft 3 (0,61l) a 7 bares
de presión de
funcionamiento
N° DE PRODUCTO TA238A/18-6
CORONA 1/4" (6,4mm)
LONGITUD 1/2'' a 1-1/2''
(13 a 38mm)
ANCHURA 0,05'' (1,25mm)
ESPESOR 0,044'' (1,12mm)
CALIBRE 18
2
1
10 5 4
9
6
8
3 7
CORONA
ESPESOR
ANCHURA
LONGITUD
