14
2. CARACTÉRISTIQUES
TECHNIQUES ET ACCESSOIRES

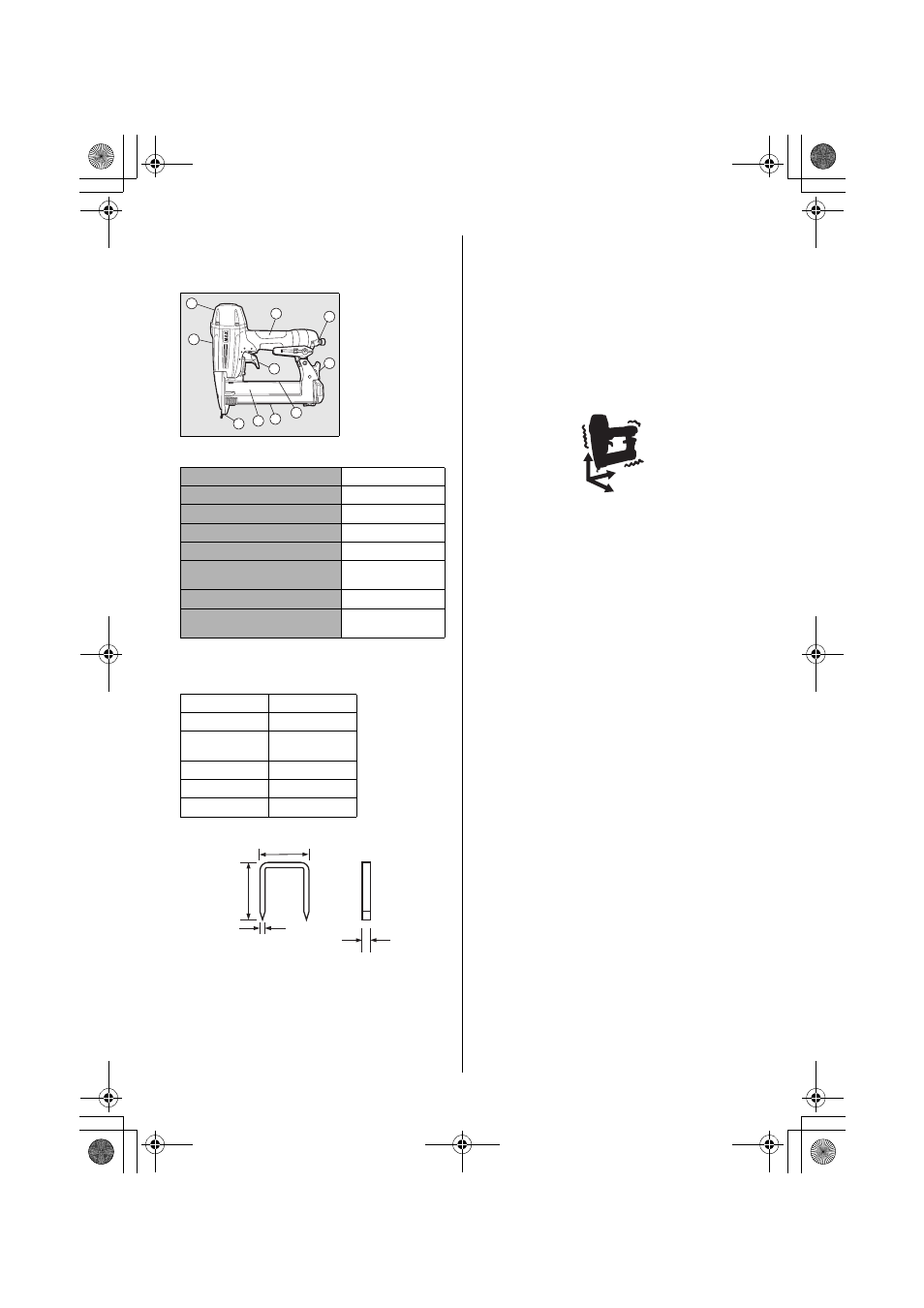

1. NOM DES PIÈCES
2. CARACTÉRISTIQUES DE L’OUTIL
∗ La machine a été conçue pour être compacte afin d'améliorer
la répartition du poids en charge.
3. CARACTÉRISTIQUES DU MATÉRIEL DE FIXATION
PIÈCES DE RACCORDEMENT D’AIR
COMPRIMÉ DE L'OUTIL :
Cet outil est équipé d’une prise mâle avec filet extérieur de 1/4"
(6 mm)s. Le diamètre intérieur devrait être de 0,28" (7 mm)
minimum. Le raccord doit permettre de décharger l’air comprimé
de l’outil lorsque l’alimentation en air comprimé est interrompue.
PRESSION DE SERVICE RECOMMANDÉE :
70 à 100 psi (5 à 7 bar). Régler l’air comprimé à l’intérieur de cette
plage pour garantir la meilleure performance possible de fixation.
NE PAS DÉPASSER 120 psi (8,3 bar).
4. CARACTÉRISTIQUES TECHNIQUES
1 BRUIT
Niveau de puissance sonore pulsée par rapport à la courbe A
------------ LWA, 1s, d 87,2 dB
Niveau de pression acoustique pulsée par rapport à la
courbe A
------------- LpA, 1s, d 79,7 dB au poste de travail
Ces valeurs out été calculées et documentées,
conformément à la norme EN12549 :1999.
2 VIBRATIONS
Valeur caractéristique des vibrations = 2,66 m/s
2
Ces valeurs out été calculées et documentées,
conformément à la norme ISO 8662-11.
Cette valeur est une valeur caractéristique associée à un
outil et n'indique pas l'effet sur le système main-bras lorsque
l'outil est utilisé. L'effet sur le système main-bras lorsque
l'outil est utilisé dépendra, par exemple, de la force de saisie,
de la force de la pression de contact, du sens de travail, du
réglage de l'alimentation secteur, de la pièce à travailler et de
son support.
5. APPLICATIONS
∗ Montage de châssis de portes et de fenêtres
∗ Fixation de panneaux décoratifs en contreplaqué ou autres
travaux d’aménagement intérieur
∗ Montage de panneaux et de pièces moulées
∗ Faux plancher
∗ Assemblage de meubles et de tiroirs y cinorus de tiroirs,
fixation de parois arrière de placards, fixation cachée et autres
travaux de finition
∗ Assemblage de placards et armoires
1 Boîtier
2 Couvercle de
cylindre
3 Orifice d'évacuation
4 Système à coulisse
5 Magasin
6 Déclencheur
7 Poignée
8 Levier à cliquet
9 Étiquette
d'avertissement (à
l'arrière)
0 Orifice de sortie
N° DE PRODUIT TA238A/18-6
HAUTEUR 9-1/2" (241,5mm)
LARGEUR 2-1/2" (64mm)
LONGUEUR 9-1/8" (231mm)
POIDS 2,71 lbs (1,2 kg)
PRESSION DE SERVICE
RECOMMANDÉE 70 à 100 psi
(5 à 7 bar)
CAPACITÉ DE CHARGE 109 agrafes
CONSOMMATION EN AIR
COMPRIMÉ 0,022 pi 3 (0,61 l) à 7 bar
pression de service
N° DE PRODUIT TA238A/18-6
COURONNE 1/4'' (6,4 mm)
LONGUEUR 1/2'' а 1-1/2''
(13 а 38 mm)
LARGEUR 0,05'' (1,25 mm)
ÉPAISSEUR 0,044'' (1,12 mm)
CALIBRE 18
2
1
10 5 4
9
6
8
3 7
COURO
ÉPAISSEUR
LARGEUR
LONGUEUR
