PART No. 6852

R

BLACK (SHIELDED CABLE)

RED

YELLOW

COIL

DARK BLUE

GREEN

PURPLE

RED/WHITE

BLACK (LARGE 14 GA)

RED (LARGE 14 GA)

TO BATTERY NEG (-)

TO BATTERY POS (+)

ORIGINAL COIL (+)

IGNITION KEY

NOT USED

TO 12 VOLTS

TO TACHOMETER

FROM MAG PICK-UP DIST

OR CRANK TRIGGER

SHIELD DRAIN

®

PART No. 6852

R

IGNITION KEY

TO 12 VOLTS

BLACK (SHIELDED CABLE)

RED

YELLOW

COIL

DARK BLUE

GREEN

BROWN

RED/WHITE

TO TACHOMETER

BLACK (LARGE 14 GA)

TO BATTERY NEG (-)

RED (LARGE 14 GA)

TO BATTERY POS (+)

RED

TO

CONNECT WIRES AT
THESE POINTS

NOT USED

GREEN

PURPLE

ENGINE

GROUND

SHIELD DRAIN

®

PART No. 6852

R

BLACK (SHIELDED CABLE)

RED

YELLOW

COIL

DARK BLUE

Original coil wire from points
or electronic ignition amplifier

RED/WHITE

BLACK (LARGER)

RED (LARGER)

TO BATTERY NEG (-)

TO BATTERY POS (+)

IGNITION KEY

TO 12 VOLTS

TO TACHOMETER

MAGNETIC PICK-UP

(NOT USED)

Originally connected to coil (+)

SHIELD DRAIN

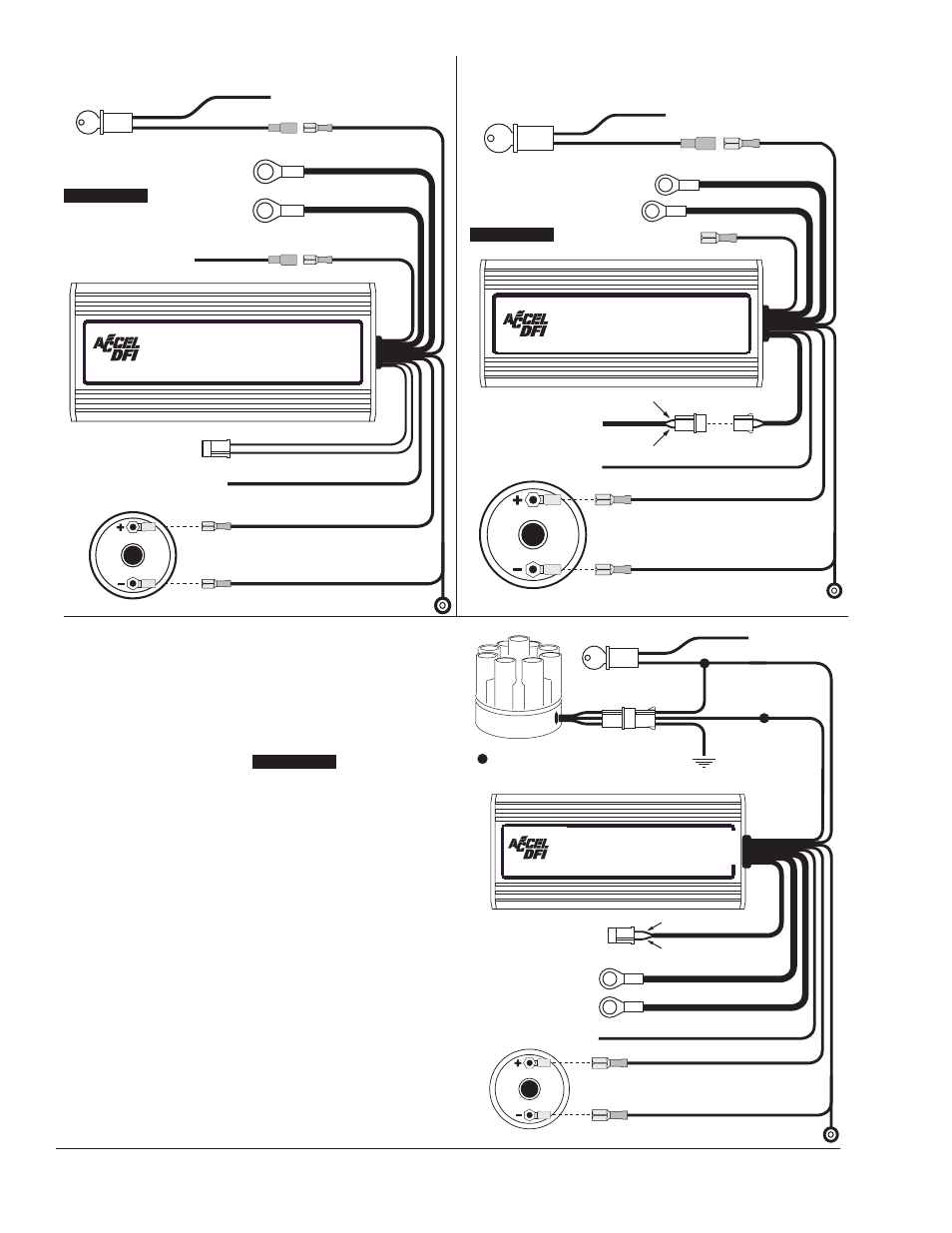

Installing the ACCEL/DFI 6A with a Magnetic
Pickup Distributor or Crank Trigger

Installing the ACCEL/DFI 6A with a

Mallory UNILITE

®

or Magnetic

Breakerless Distributor

Installing the ACCEL/DFI 6A with a Points/Amplifier
Style Ignition or ACCEL/DFI GEN 7

FIGURE 8

FIGURE 9

FIGURE 10

H

HY

YF

FIIR

RE

E 6

6A

A

A

AC

CC

CE

EL

L//D

DF

FII 6

6A

A

ELECTRONIC IGNITION CONTROL MODULE

PART No. 75606

A

AC

CC

CE

EL

L//D

DF

FII 6

6A

A

ELECTRONIC IGNITION CONTROL MODULE

PART No. 75606

A

AC

CC

CE

EL

L//D

DF

FII 6

6A

A

ELECTRONIC IGNITION CONTROL MODULE

PART No. 75606

Original coil wire from points
or electronic ignition amplifier.
To GEN 7 dr. blue (est) wire.
