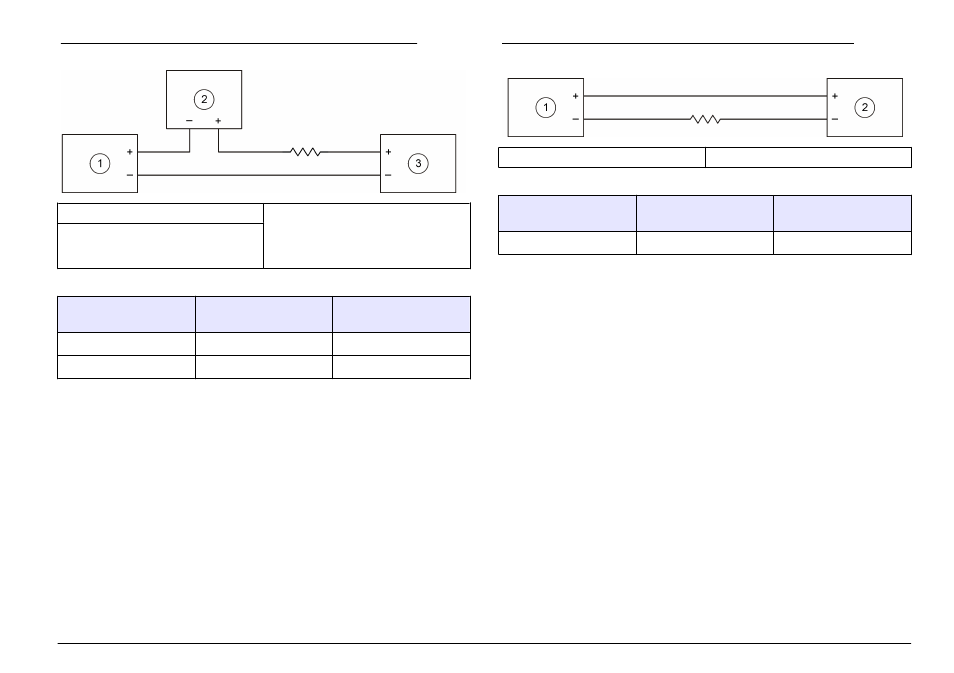

Paveikslėlis 1 Instaliacijos diagrama išoriniam maitinimui
1 4-20 mA išėjimo modulis 3 Maitinimas iš kliento
2 Išorinis prietaisas (įrašymo
įrenginys / duomenų kaupimo
sistema)
Lentelė 3 Varžos reikšmės išoriniam maitinimui iš kliento
Maitinimo šaltinio
įtampa Minimali grandinės
varža Maksimali grandinės
varža
12–18 VDC 0 Ω 250 Ω tipiškas
18–24 VDC 250 Ω 500 Ω tipiškas
Paveikslėlis 2 Instaliacijos diagrama valdomam moduliui
1 4-20 mA išvesties modulis 2 Išorinis prietaisas (HART master)
Lentelė 4 Varžos reikšmės valdomam moduliui
Maitinimo šaltinio
įtampa Minimali grandinės
varža Maksimali grandinės
varža
15 VDC 0 Ω 350 Ω tipiškas
