5. Подсоедините экран со стороны источника питания.
Положительный вывод источника питания подключается к
контакту (+), а отрицательный - к контакту (-) (
Рисунок 1 или
Рисунок 2 ).
• Не подключайте экран с обоих концов кабеля.
• Используйте только экранированный кабель, чтобы свести к
минимуму влияние радиоизлучения и магнитной
восприимчивости.
• Может потребоваться определенное сопротивление внешнего
контура ( Таблица 3 или Таблица 4 ).
6. Закройте крышку контроллера и затяните винты крышки.
7. Подключите питание контроллера.
8. Настройте выходы контроллера.

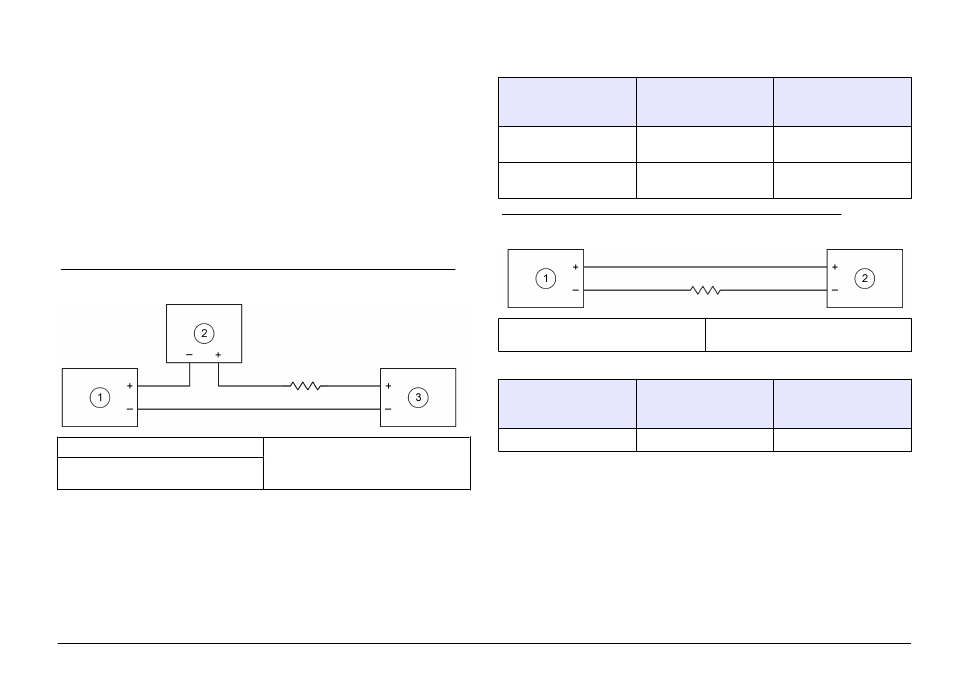

Рисунок 1 Схема подключения внешнего источника питания
1 Выходной модуль 4 – 20 мА 3 Отдельный источник питания
2 Внешнее устройство (система
записи/сбора данных)
Таблица 3 Значения сопротивлений для внешнего источника
питания
Напряжение питания Минимальное
сопротивление
контура Максимальное
сопротивление
контура
12 – 18 В постоянного
тока 0 Ом 250 Ом номинально
18 – 24 В постоянного
тока 250 Ом 500 Ом номинально
Рисунок 2 Схема подключения для модуля питания
1 Выходной модуль 4 – 20 мА 2 Внешнее устройство (HART
master)
Таблица 4 Значения сопротивлений для модуля питания
Напряжение питания Минимальное
сопротивление
контура Максимальное
сопротивление
контура
15 В пер. тока 0 Ом 350 Ом номинально
Русский 105
