• Използвайте само екраниран кабел с цел да сведете до
минимум радиочестотните емисии и податливост.
• Може да се наложи да бъде приложено външно съпротивление
при цикъла ( Таблица 3 или Таблица 4 ).
6. Затворете капака на контролера и го стегнете с винтове.
7. Свържете захранването на контролера.
8. Конфигурирайте изводите в контролера.

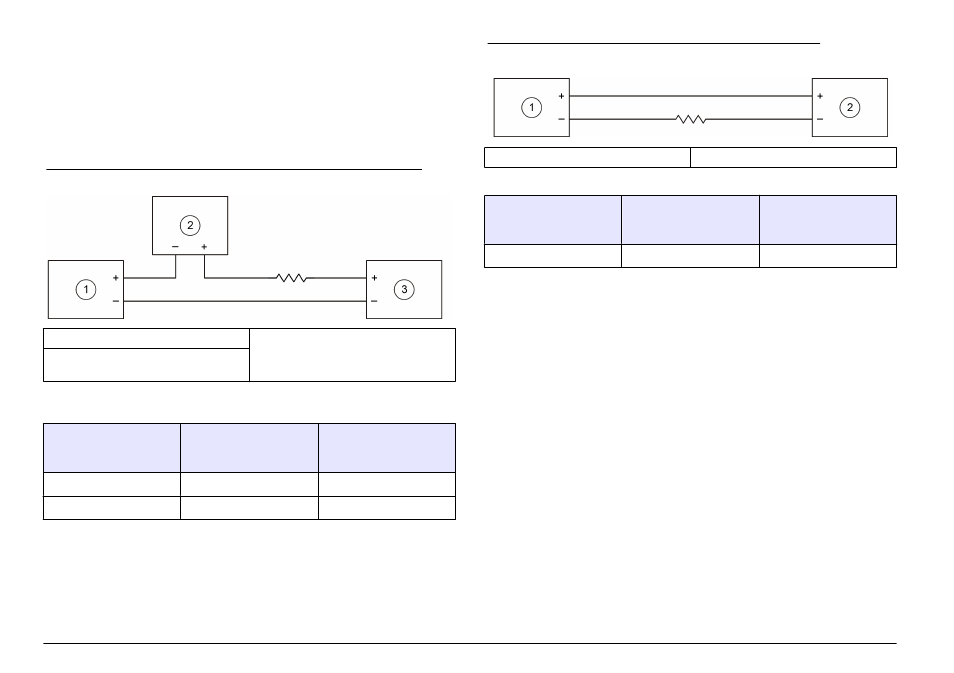

Фигура 1 Електрическа схема на включен външен клиент
1 Изходен модул 4–20 mA 3 Включен външен клиент
2 Външно устройство (рекордер/
система за снемане на данни)
Таблица 3 Стойности на съпротивление за включен външен
клиент
Напрежение на
захранване Минимално
съпротивление на
цикъл Максимално
съпротивление на
цикъл
12–18 VDC 0 Ω 250 Ω типична
18–24 VDC 250 Ω 500 Ω типична
Фигура 2 Електрическа схема за включения модул
1 Изходен модул 4–20 mA 2 Външно устройство (HART master)
Таблица 4 Стойности на съпротивление за включения модул
Напрежение на
захранване Минимално
съпротивление на
цикъл Максимално
съпротивление на
цикъл
15 V постоянен ток 0 Ω 350 Ω типична
