• Schließen Sie den Schirm NICHT an beiden Kabelenden an!
• Nur abgeschirmte Drähte verwenden, um
Radiofrequenzemissionen und -empfindlichkeit zu minimieren.
• Externer Schleifenwiderstand kann erforderlich sein ( Tabelle 3 oder
Tabelle 4 ).
6. Schließen Sie die Abdeckung des Controllers, und ziehen Sie die
Schrauben fest.
7. Den Controller wieder anschließen.
8. Konfigurieren Sie die Ausgänge im Controller.

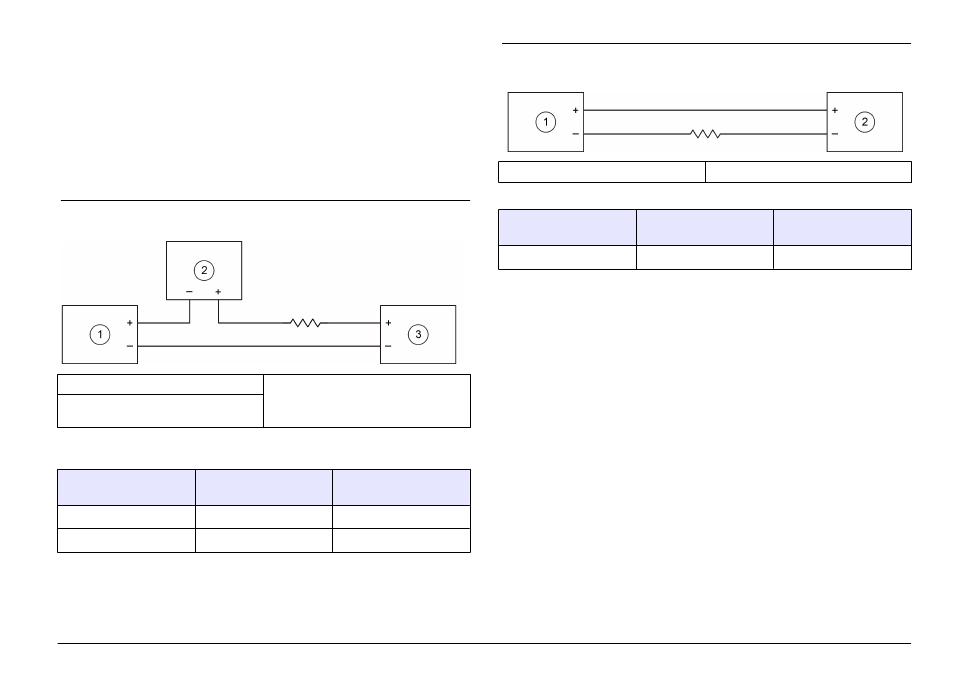

Abbildung 1 Anschlussdiagramm für externe Stromversorgung
durch Kunden
1 4–20-mA-Ausgangsmodul 3 Stromversorgung Kunde
2 Externes Gerät (Rekorder/
Datenerfassungssystem)
Tabelle 3 Widerstandswerte für externe Stromversorgung durch
Kunden
Versorgungsspannung Min. Widerstand
Schleife Max. Widerstand
Schleife
12 – 18 V= 0 Ω 250 Ω Typisch
8 – 24 V= 250 Ω 500 Ω Typisch
Abbildung 2 Anschlussdiagramm für interne
Modulstromversorgung
1 4–20-mA-Ausgangsmodul 2 Externes Gerät (HART master)
Tabelle 4 Widerstandswerte für interne Modulstromversorgung
Versorgungsspannung Min. Widerstand
Schleife Max. Widerstand
Schleife
15 VDC 0 Ω 350 Ω typisch
Deutsch 11
