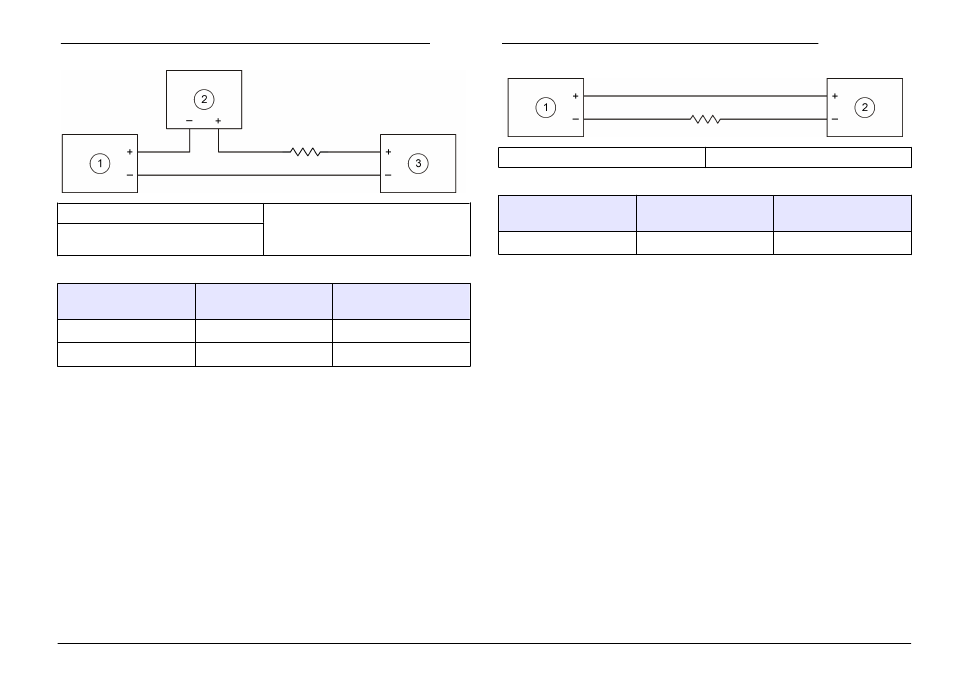

Şekil 1 Harici kullanıcı beslemeli kullanım için kablo şeması
1 4-20 mA çıkış modülü 3 Kullanıcı elektrik beslemesi
2 Harici cihaz (Kayıt cihazı/veri
toplama sistemi)
Tablo 3 Harici kullanıcı beslemeli kullanım için direnç değerleri
Güç kaynağı voltajı En düşük kapalı devre
direnci En yüksek kapalı devre
direnci
12–18 VDC 0 Ω 250 Ω tipik
18–24 VDC 250 Ω 500 Ω tipik
Şekil 2 Modül beslemeli kullanım için kablo şeması
1 4-20 mA çıkış modülü 2 Harici cihaz (HART ana)
Tablo 4 Modül beslemeli kullanım için direnç değerleri
Güç kaynağı voltajı En düşük kapalı devre
direnci En yüksek kapalı devre
direnci
15 VDC 0 Ω 350 Ω tipik
Türkçe 111
