Provoz, Obr. 1, Obr. 2 – Hach-Lange SC 200 Active 4-20 mA Output Module User Manual User Manual

Page 43: Tabulka 3, Tabulka 4

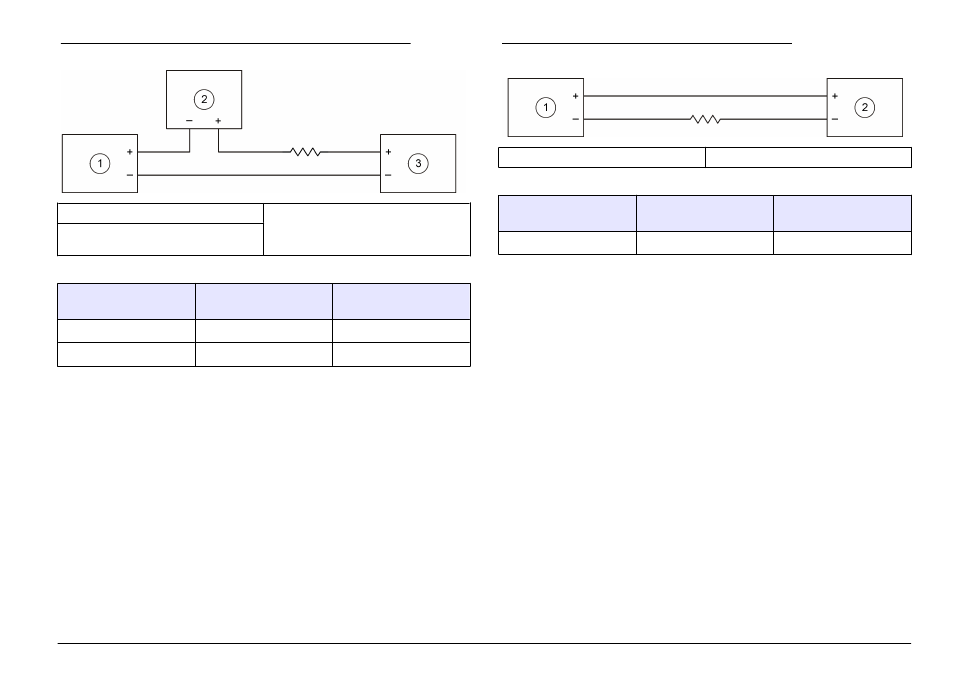

Obr. 1 Diagram zapojení pro externí zákaznické napájení

1 Výstupní modul 4 až 20–mA

3 Zákaznické napájení el. proudem

2 Externí zařízení (záznamník /

systém pro sběr dat)

Tabulka 3 Hodnoty odporu pro externí zákaznické napájení

Napětí zdroje napájení

Minimální odpor
smyčky

Maximální odpor
smyčky

12 až 18 VDC

0–Ω

250–Ω typicky

18 až 24 VDC

250–Ω

500–Ω typicky

Obr. 2 Diagram zapojení při napájení modulem

1 Výstupní modul 4–20 mA

2 Externí zařízení (HART master)

Tabulka 4 Hodnoty odporu pro napájení modulem

Napětí zdroje napájení

Minimální odpor
obvodu

Maximální odpor
obvodu

15 VDC

0 Ω

350 Ω typicky

Čeština 43
