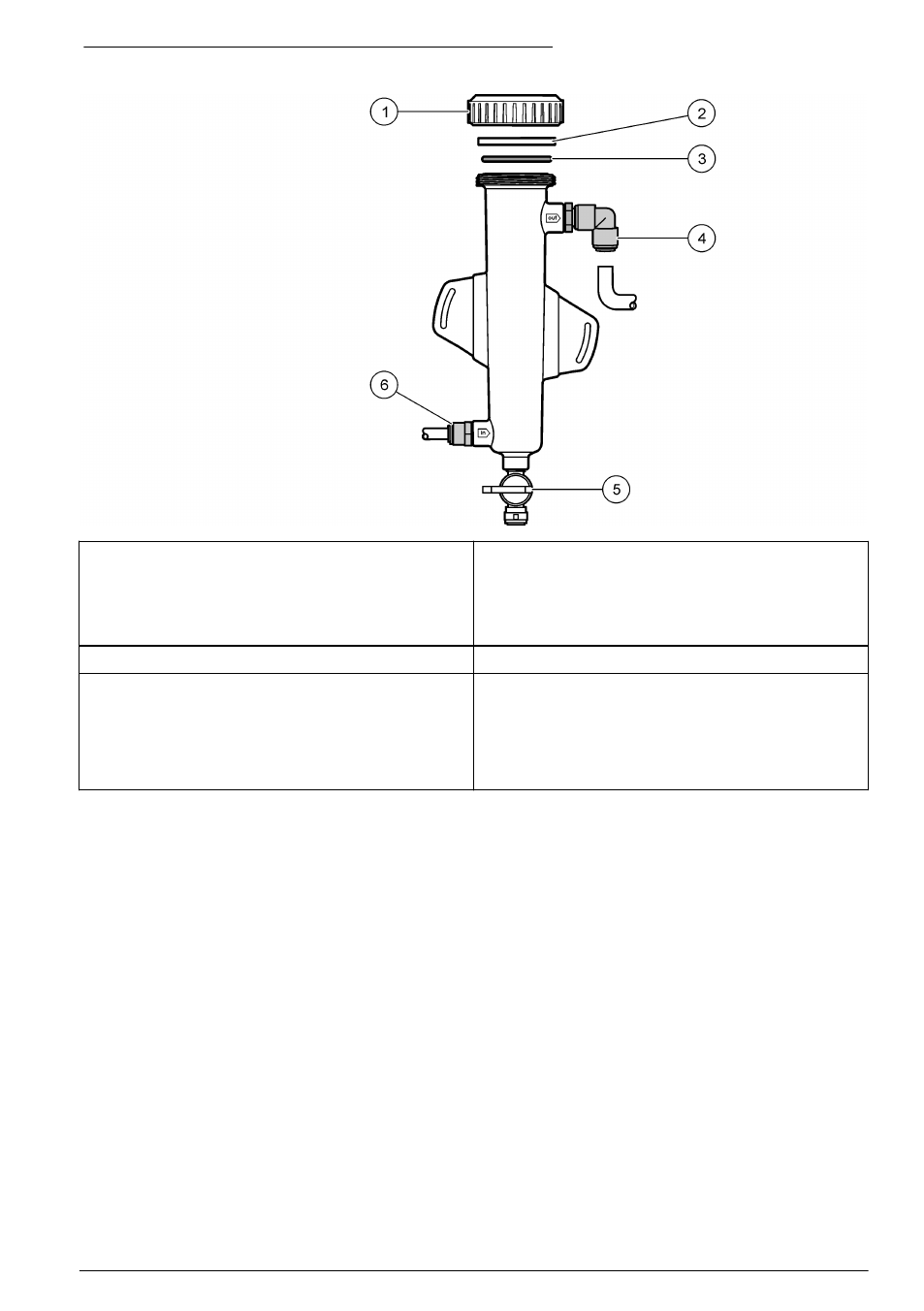

Figure 3 Vue d'ensemble de la cuve à circulation de pH
1 Bague de serrage 4 Raccord de sortie d'échantillon
Impérial : raccord à coude à fixation rapide,
1/2 pouce de diamètre extérieur
Métrique : raccord à coude à fixation rapide, 12 mm
de diamètre extérieur
2 Pastille d'étanchéité 5 Orifice de prélèvement d'échantillon
3 Joint torique 6 Entrée de la cuve à circulation
• Impérial : raccord à fixation rapide, 3/8 pouce de
diamètre extérieur
• Métrique : raccord à fixation rapide, 10 mm de
diamètre extérieur
Composants du produit
Assurez-vous d'avoir bien reçu tous les composants. Voir Figure 1 à la page 61. Si des éléments
manquent ou sont endommagés, contactez immédiatement le fabricant ou un représentant
commercial.
