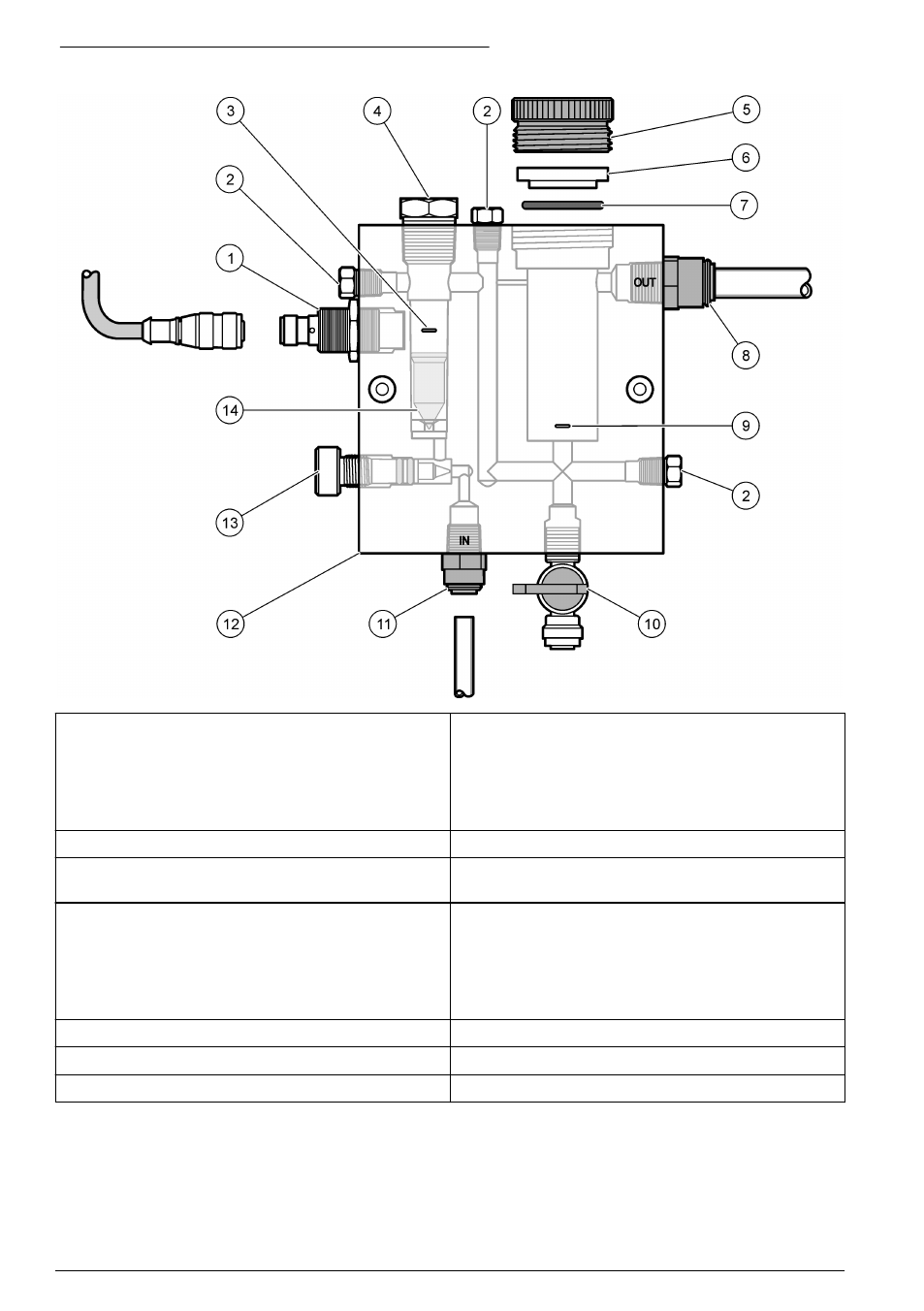

Фигура 2 Общ преглед на проточна хлор клетка

1 Сензор за изтичане

8 Фитинг на външна проба

• Bulgarian: фитинг за настройка на скоростта -

3/8 инча OD тръба

• Метричен: фитинг за настройка на скоростта -

10 мм OD тръба

2 Щепсел, 1/8 инча NPTF

9 Обозначение за подравняване на хлор сензор

3 Обозначение за флотационно подравняване

10 Клапан, отвор за почистване, 1/4 инча OD

тръба

4 Щепсел, 1/2 инча NPTF

11 Вход на проточна клетка

• Bulgarian: фитинг за настройка на скоростта -

1/4 инча OD тръба

• Метричен: фитинг за настройка на скоростта

- 6 мм OD тръба

5 Фиксиращ пръстен

12 Проточна клетка

6 Спойваща втулка

13 Шибър за регулиране на разхода

7 O-пръстен

14 Флотационен
