• Verificare che tutte le reazioni chimiche vengano completate.
Installazione dei componenti meccanici
Montaggio del pannello
La Figura 5 mostra le dimensioni totali per il montaggio. Per il montaggio del pannello, fare
riferimento alla figura e attenersi ai relativi passaggi.
1. Installare le viti di fissaggio alla superficie. Effettuare il montaggio su perni fissati a parete o
tramite l'ausilio di appositi dispositivi. Lasciare spazio sufficiente tra le teste delle viti e la
superficie di montaggio in modo che sia possibile inserirvi il pannello.
2. Far scorrere i fori di montaggio del pannello sulle teste delle viti di fissaggio e far scivolare il
pannello fino a sovrapporre i fori di montaggio ai corpi delle viti.
3. Serrare le viti per fissare il pannello alla superficie di montaggio.
4. Installare il sensore per cloro e pH (opzionale) nelle celle a flusso. Per informazioni
sull'installazione dei sensori, fare riferimento al manuale utente dei sensori.

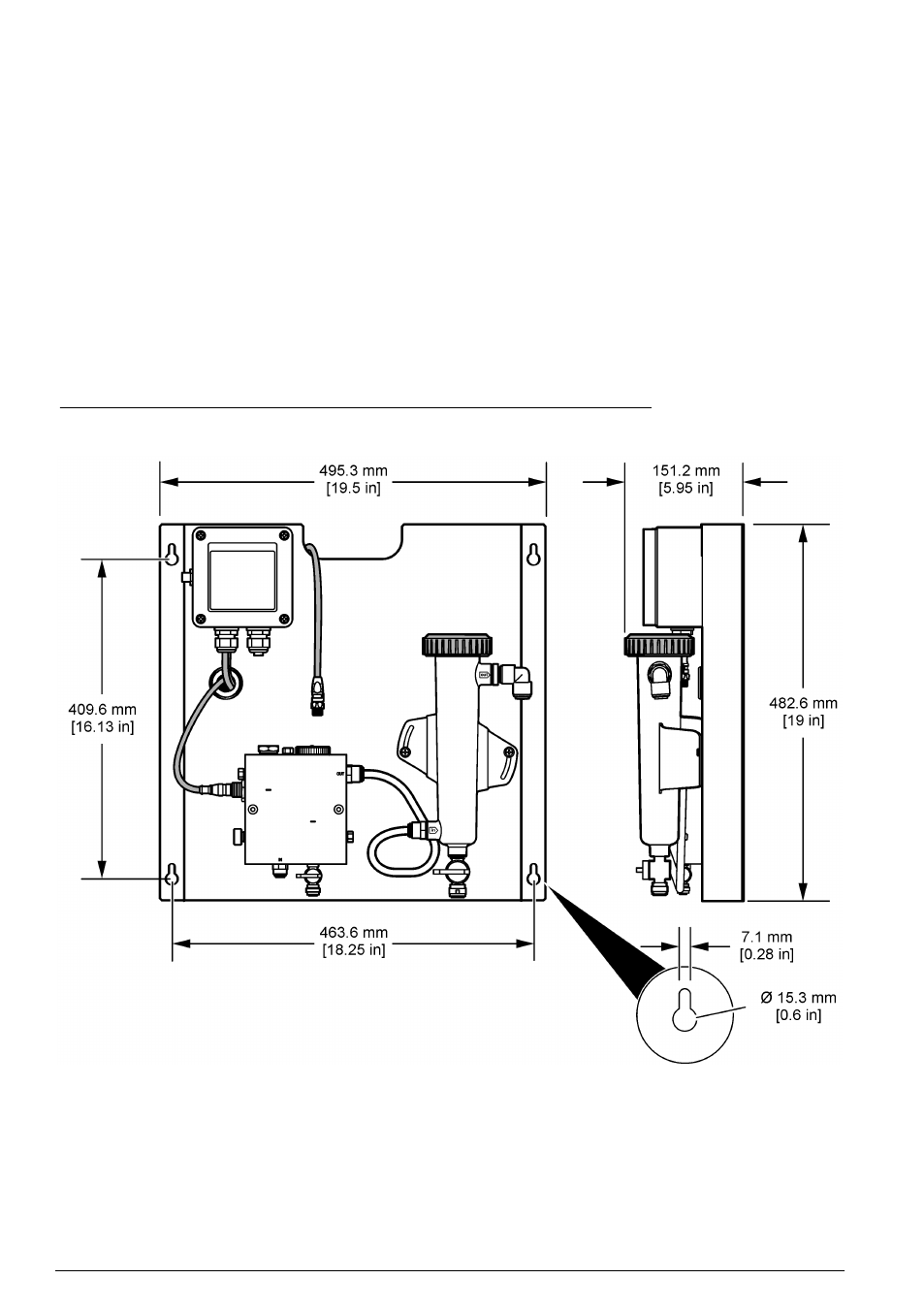

Figura 5 Dimensioni del pannello analizzatore di cloro senza reagente
46 Italiano
