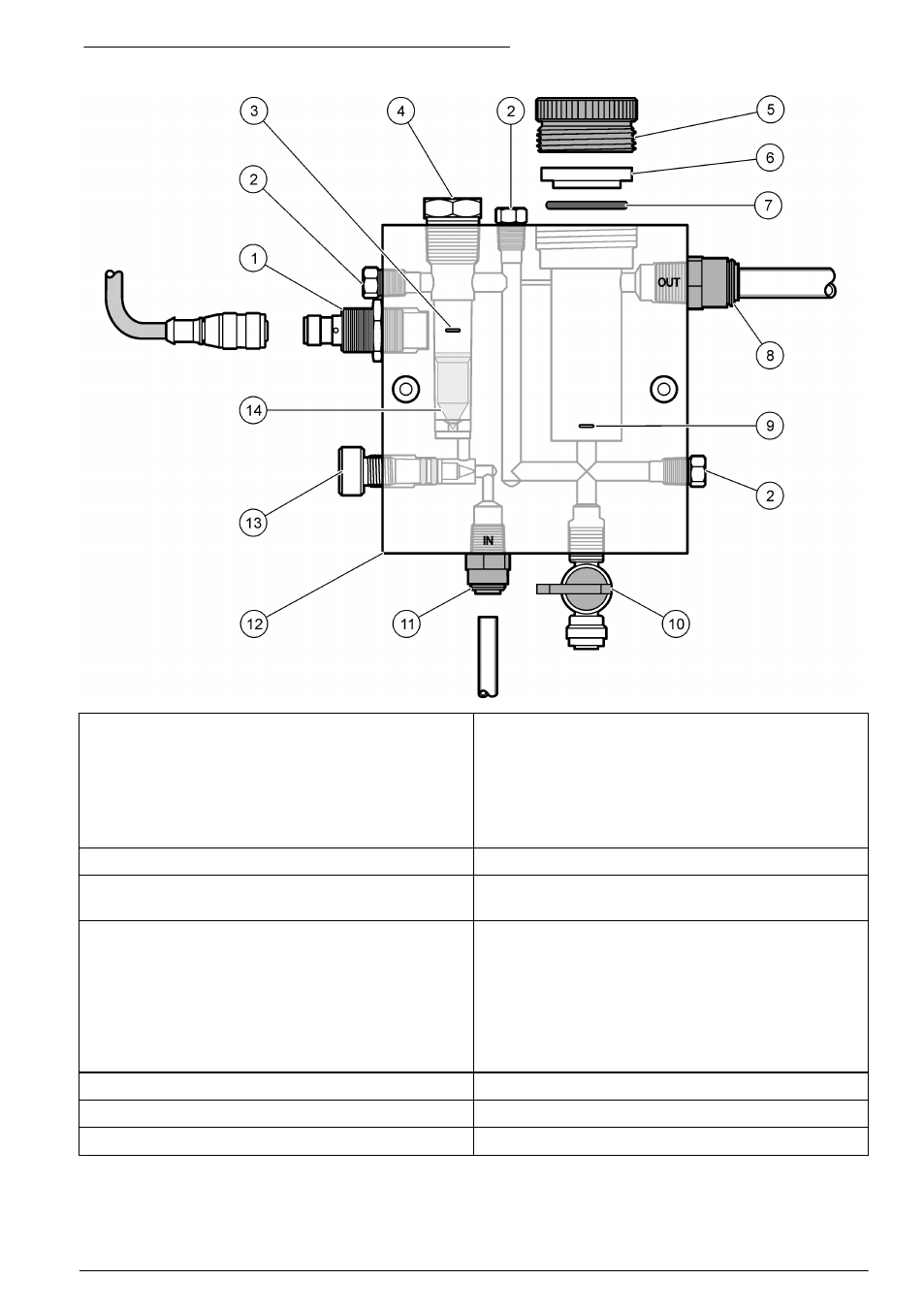

Рисунок 2 Проточная ячейка хлора. Общий вид
1 Датчик потока 8 Выходной штуцер пробы
• Дюймовый стандарт: штуцер быстросъемного
соединения — 3/8" внешний диаметр трубки
• Метрический стандарт: штуцер
быстросъемного соединения — для трубки с
внешним диаметром 10 мм
2 Штуцер, 1/8" NPTF 9 Регулировочная метка датчика хлора
3 Метка регулировки потока 10 Кран, отверстие для очистки, 1/4" внешний
диаметр трубки
4 Штуцер, 1/2" NPTF 11 Входной штуцер проточной ячейки
• Дюймовый стандарт: штуцер
быстросъемного соединения —1/4" внешний
диаметр трубки
• Метрический стандарт: штуцер
быстросъемного соединения — для трубки с
внешним диаметром 6 мм
5 Стопорное кольцо 12 Проточная ячейка
6 Втулка уплотнения 13 Кран регулятора потока
7 Уплотнительное кольцо 14 Поплавок
