Izbirate lahko med dvema konfiguracijama analizatorja – Grab Sample (Zajemni vzorec) in pH.
Zajemni vzorec zajema namestitveno ploščo, senzor klora in pretočno celico, pretočno celico za pH
brez senzorja, senzor pretoka, digitalni pretvornik in kontrolno enoto. Pri možnosti pH je zgornjim
delom dodan še pH-senzor.
Ventil za regulacijo pretoka uravnava pretok vzorca. Za pravilno delovanje senzorjev je priporočena
enakomerna hitrost pretoka med 30 in 50 l/h. Optimalna hitrost pretoka je 40 l/h. LED-indikator na
senzorju pretoka označuje, ali je hitrost pretoka zadostna. Če LED ne sveti, je treba prilagoditi, dokler
znova ne zasveti. Dokler LED-indikator sveti, točna hitrost pretoka ni pomembna, le ostati mora
enakomerna in znotraj določenega razpona.

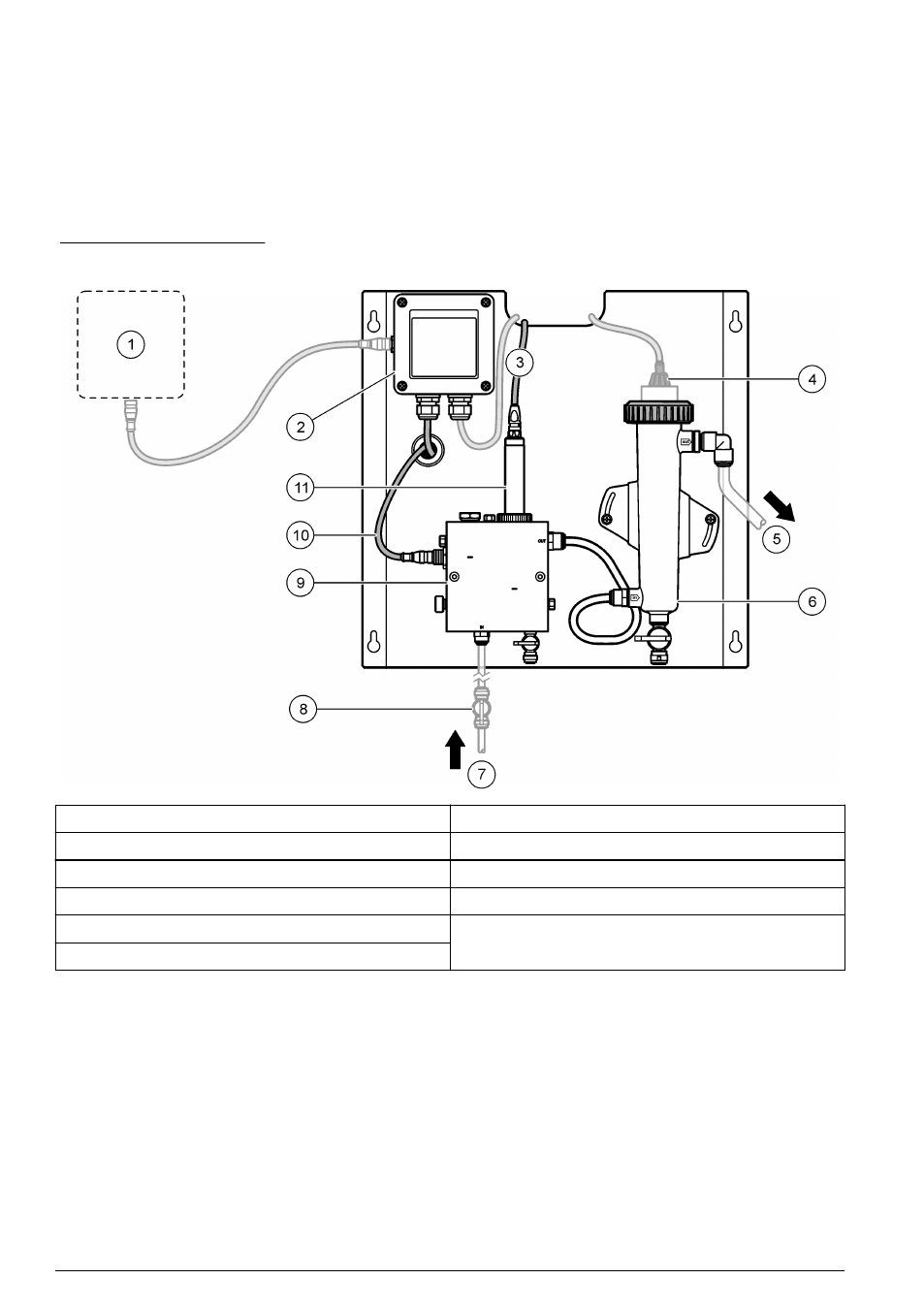

Slika 1 Pregled sistema
1 Kontrolna enota
7 Dovod vzorca
2 Digitalni pretvornik
8 Ventil, zaporni (priskrbi stranka)
3 Kabel senzorja klora
9 Pretočna celica za klor
4 pH-senzor (izbirno)
10 Kabel senzorja pretoka
5 Odvod vzorca
11 Senzor klora
6 Pretočna celica za pH
