7
Information zum Ersatz der
elektronischen Steuerung

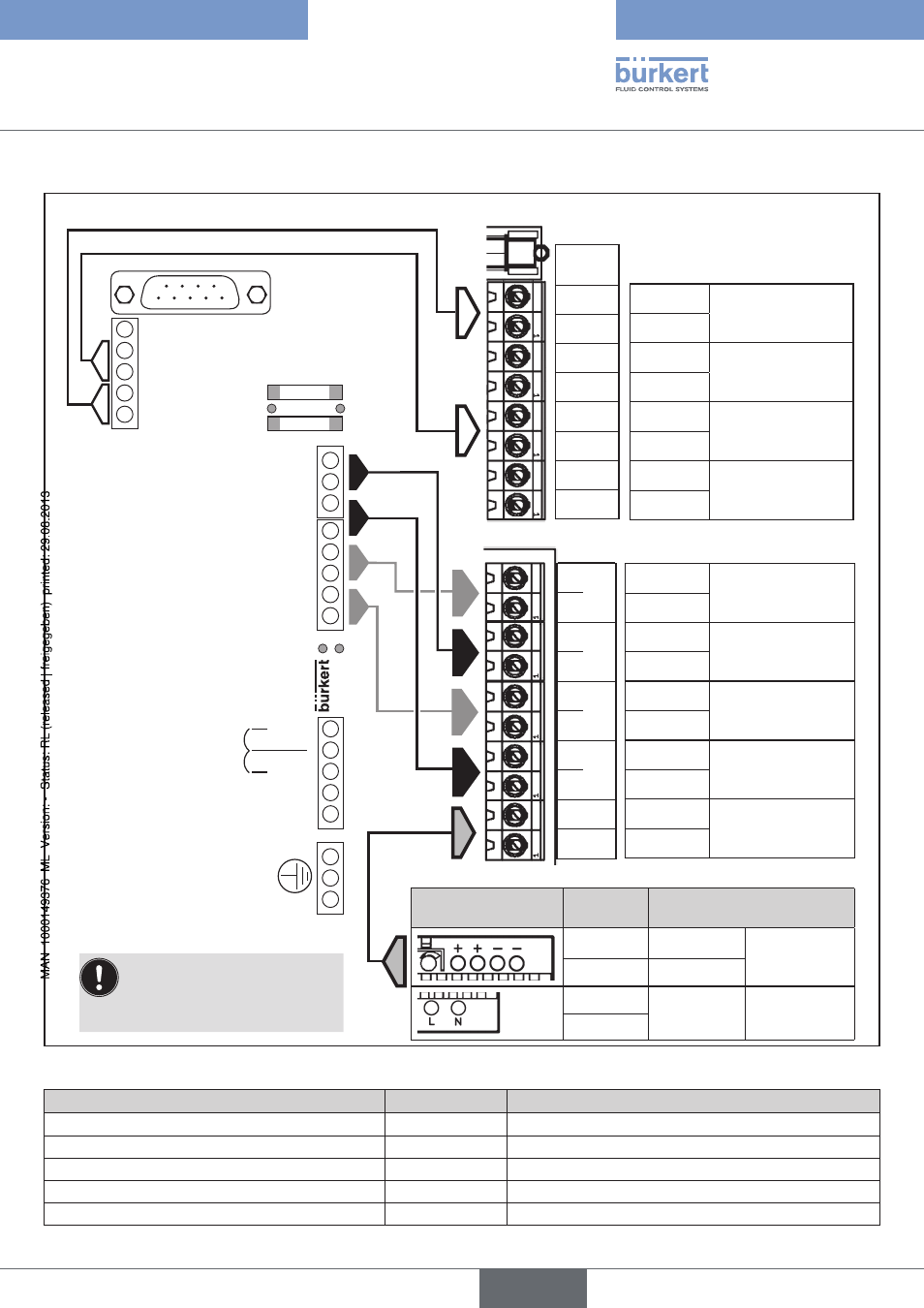

Anschlussbelegung bei Ersatz der Identnummer 130561
GND
Diesel 2
GND
Impuls 2
GND
Diesel 1
GND
Impuls 1 + Eingang Frequenzeingang
Benzinimpuls
Seite 1
GND
+ Eingang Dieselkennung
Seite 1
GND
+ Eingang Frequenzeingang
Benzinimpuls
Seite 2
GND
+ Eingang Dieselkennung
Seite 2
GND
Belegung Gasrückführung
Eingänge
wird ersetzt durch Ident-Nr. 208373 und
Ident-Nr. 770156 (Netzteil)
+ 15 V
Eingang B (+)
Eingang B (–)
Eingang A (+)
Eingang A (–)
Ventil B (+)
Ventil B (–)
Ventil A (+)
Ventil A (–)
Pumpe B (+)
Pumpe B (–)
Pumpe A (+)
Pumpe A (–)
230 V
115 V
N
L1
Betriebsspannung
Auswahl 230 V / 115 V
Anschluss
Netzteil
LEDs
LEDs
Alte Ident-Nr. 130561
+ 24V
GND
+
–
+
–
+
–
+
–
Ventil 1
Schütz 1
Ventil 2
Schütz 2
GND
Ansteuerung
Motorschütz
Seite 2
+ Ausgang
GND
Ansteuerung Ventil
Seite 2
+ Ausgang
GND
Ansteuerung
Motorschütz
Seite 1
+ Ausgang
GND
Ansteuerung Ventil
Seite 1
+ Ausgang
GND
Versorgung 24 V
+ Ausgang
Ausgänge
Netzteil
Ident-Nr. 770156 Kenn-
zeichnung Anschlussbelegung
+ 24 V
Ausgangs-
spannung
– GND
L
100 V AC bis
240 V AC Betriebs-
spannung
N
Wichtig!
Das Netzteil, wie rechts darge-
stellt, an die Versorgung 24 V
anschließen.
Schutzleiter
Übersicht Zuordnung: Alt → Neu
Anschlussbelegung (alt) Beschriftung Anschlussbelegung (neu)
+ 15 V → nicht mehr vorhanden
Eingang B (+ und –) → Impuls 2 / GND Frequenzeingang Benzinimpuls, Seite 2
Eingang A (+ und –) → Impuls 1 / GND Frequenzeingang Benzinimpuls, Seite 1
Ventil B (+ und –) → Ventil 2 Ansteuerung Ventil, Seite 2
Ventil A (+ und –) → Ventil 1 Ansteuerung Ventil, Seite 1
