Information zum Ersatz der
elektronischen Steuerung

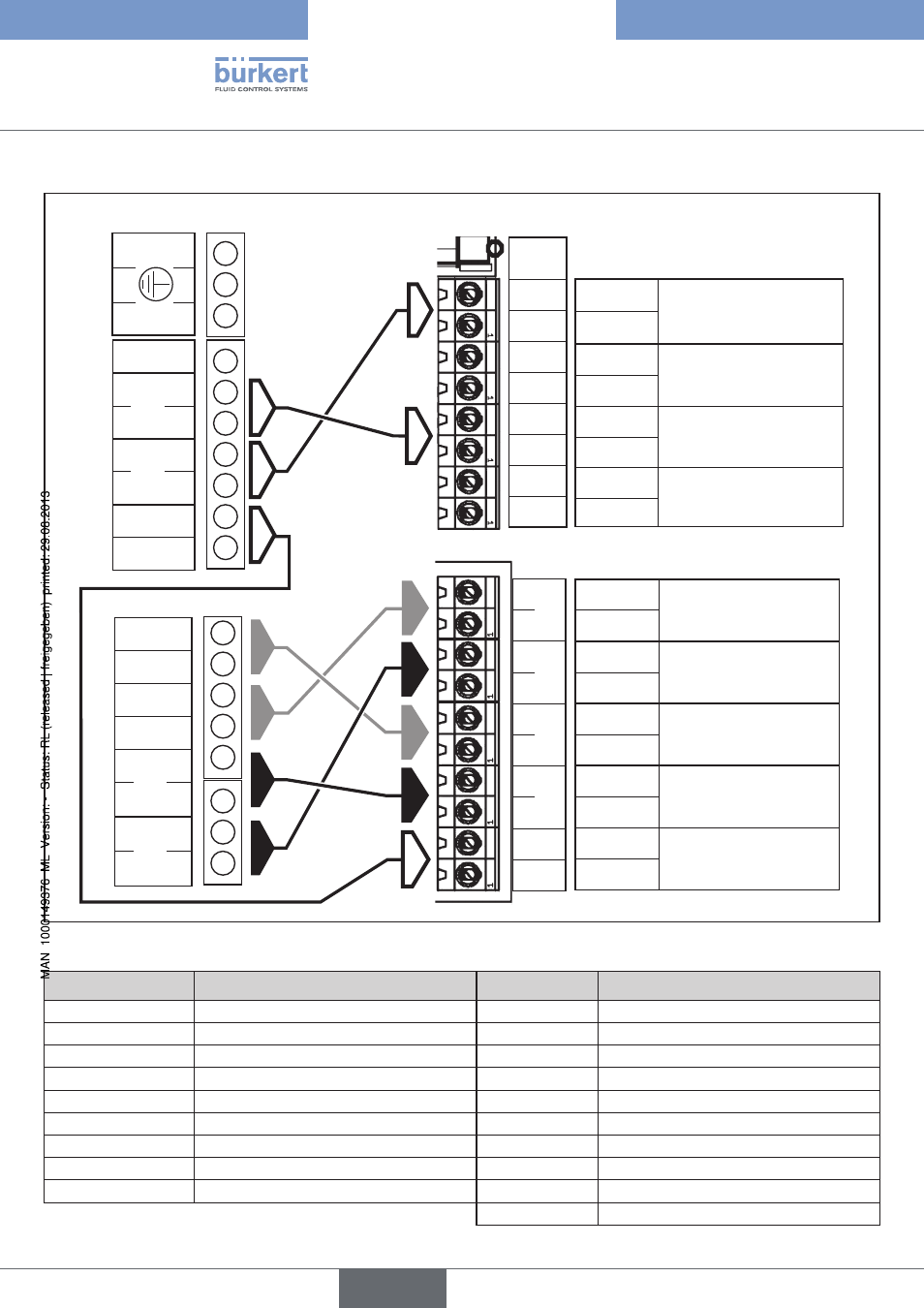

Anschlussbelegung bei Ersatz der Identnummer 191675
GND
Diesel 2
GND
Impuls 2
GND
Diesel 1
GND
Impuls 1 + Eingang Frequenzeingang
Benzinimpuls
Seite 1
GND
+ Eingang
Dieselkennung
Seite 1
GND
+ Eingang
Frequenzeingang
Benzinimpuls
Seite 2
GND
+ Eingang
Dieselkennung
Seite 2
GND
Belegung Eingänge
out
+
–
+
–
in
in
15 V
Eingang 2 input 2
Eingang 1 Input 1
0 V
24 V
Pumpe 1 out
out
Pumpe 2 out
out
–
+
–
+
24 V
24 V
Ventil 1 Valve 1
Ventil 2 Valve 2
Alte Ident-Nr. 191675 wird ersetzt durch Ident-Nr. 208373
Schutzleiter
+ 24V
GND
+
–
+
–
+
–
+
–
Ventil 1
Schütz 1
Ventil 2
Schütz 2
GND
Ansteuerung Motorschütz
Seite 2
+ Ausgang
GND
Ansteuerung Ventil
Seite 2
+ Ausgang
GND
Ansteuerung Motorschütz
Seite 1
+ Ausgang
GND
Ansteuerung Ventil
Seite 1
+ Ausgang
GND
Versorgung 24 V
+ Ausgang
Belegung Ausgänge
Übersicht Zuordnung: Alt → Neu
Beschriftung Anschlussbelegung (alt) Beschriftung Anschlussbelegung (neu)
Schutzleiter → nicht mehr vorhanden/nötig
15 V out → nicht mehr vorhanden
Eingang 2 Eingang 2 und GND → Impuls 2 / GND Frequenzeingang Benzinimpuls, Seite 2
Eingang 1 Eingang 1 und GND → Impuls 1 / GND Frequenzeingang Benzinimpuls, Seite 1
0 V / 24 V in Versorgung GND / 24 V DC → GND / + 24 V Versorgung 24 V
Pumpe 1 / 24 V out Ansteuerung Pumpe 1 → Schütz 1 Ansteuerung Motorschütz, Seite 1
Pumpe 2 / 24 V out Ansteuerung Pumpe 2 → Schütz 2 Ansteuerung Motorschütz, Seite 2
Ventil 1 Ventil 1 (+ und –) → Ventil 1 Ansteuerung Ventil, Seite 1
Ventil 2 Ventil 2 (+ und –) → Ventil 2 Ansteuerung Ventil, Seite 2
zusätzlich Diesel 1 / 2 Dieselkennung Seiten 1 und 2
