français 3 Installation
Les nombres indiqués entre parenthèses dans le texte se rapportent au tableau figurant dans le chapitre
1 « Contenu du kit d‘installation ».
3.1 Installation des tuyaux
d’aspiration
3.1.1 Règles générales pour
l’installation des tuyaux
d’aspiration
Règle 1
Les tuyaux (1) peuvent être installés verticalement ou horizontale-
ment. Dans le cas d’une installation horizontale, veillez à ce que les
tuyaux soient en pente vers l’unité d’aspiration.
Règle 2
Montez toujours un coude de 90° court (12) après la prise
d’aspiration (10) et le cadre d’encastrement (11). Vous empêcherez
ainsi l’aspiration d’objets longs. Note : emboîtez le bras long sur le
système de tuyaux et le court sur le cadre d’encastrement.
Règle 3
Assemblez d’abord les tuyaux sans colle (13) et contrôlez les
distances et les sens de circulation. Si possible, posez d’abord le
système complet en assemblant les tuyaux et contrôlez. Si tout est
correct, commencez par coller les prises d’aspiration.

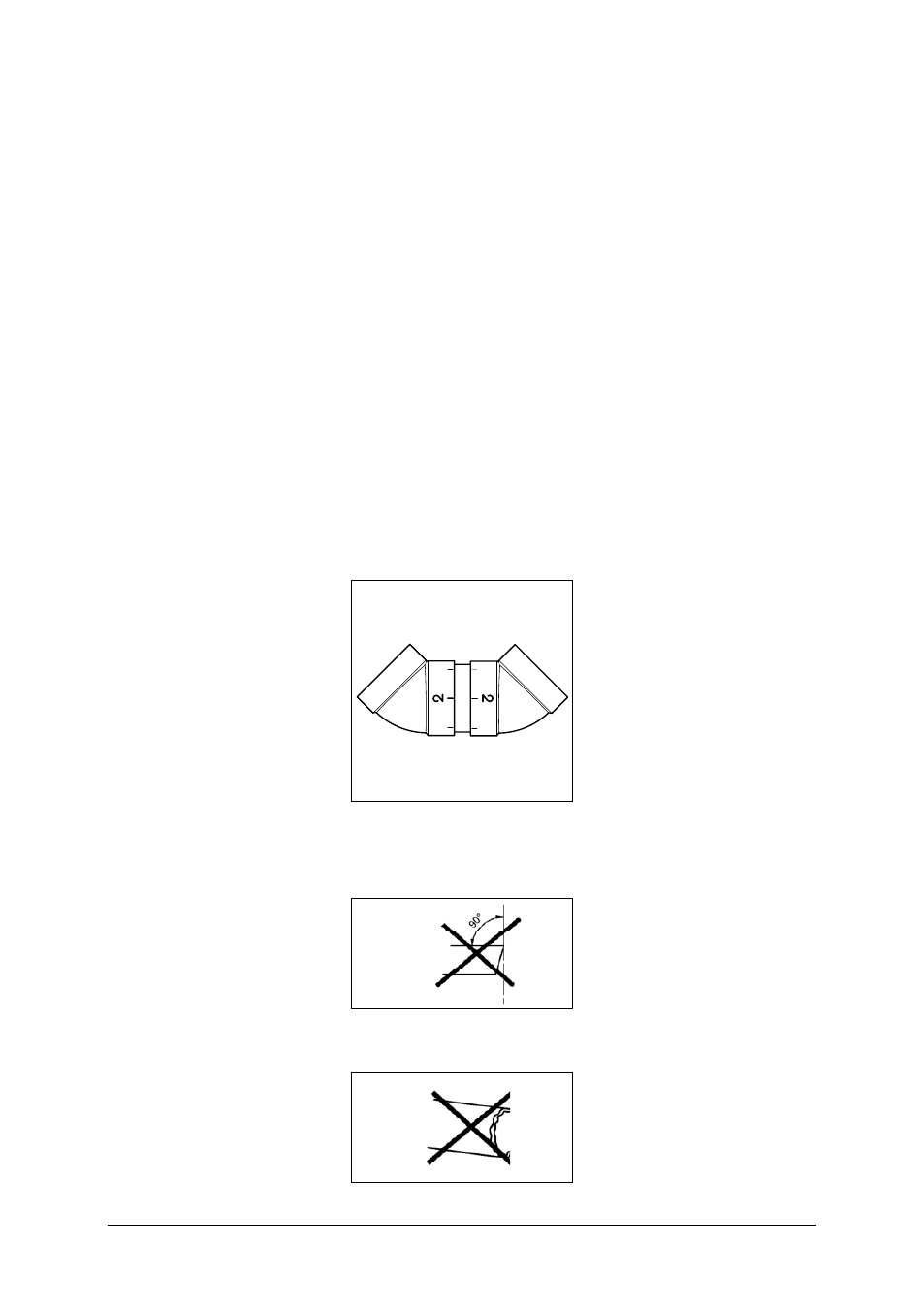

Règle 4
Lors du contrôle indiqué dans la
règle 3 : marquez les points de
raccordement des tuyaux
– à chaque extrémité des tuyaux
– sur les coudes qui forment
des angles différents l’un par
apport à l’autre. Si les coudes
doivent former exactement un
angle de 45°ou de 90°, vous
pouvez utiliser les repères es-
tampés sur les coudes.
Règle 5
Coupez toujours les tuyaux à
angle droit. Utilisez à cette fin
un coupe-tubes ou une boîte
d’aboutage des onglets.
Règle 6
Ebarbez proprement les endro-
its sciés ou coupés en utilisant
un couteau à ébarber ou un
canif bien affûté.
