CENTIX 60
français
®
3.2 Installation de la
conduite de commande Vous pouvez poser et raccorder les conduites de commande vous-
même car les signaux de commande sont transmis avec une petite
tension de 12 V.
1. La conduite de commande à deux brins (7) doit être posée à partir
de chaque prise d’aspiration, le long de la tuyauterie allant à l’unité
d‘aspiration. Vous la fixerez sur les tuyaux au moyen des attaches
de câble (8) fournies.
2. La jonction au point de dérivation est réalisée au moyen d’une
barrette à bornes (14). Veillez à ce que les jonctions soient pro-
tégées durablement contre la saleté et l’humidité. Vous pouvez
installer la boîte de distribution sur crépi ou sous crépi.
3. Réunissez les câbles dans la boîte de distribution (15) et raccor-
dez-les à la conduite de commande (16) à l’aide de la barrette à
bornes (14).
4. Avant de crépir, contrôlez le passage à travers la conduite de
commande.

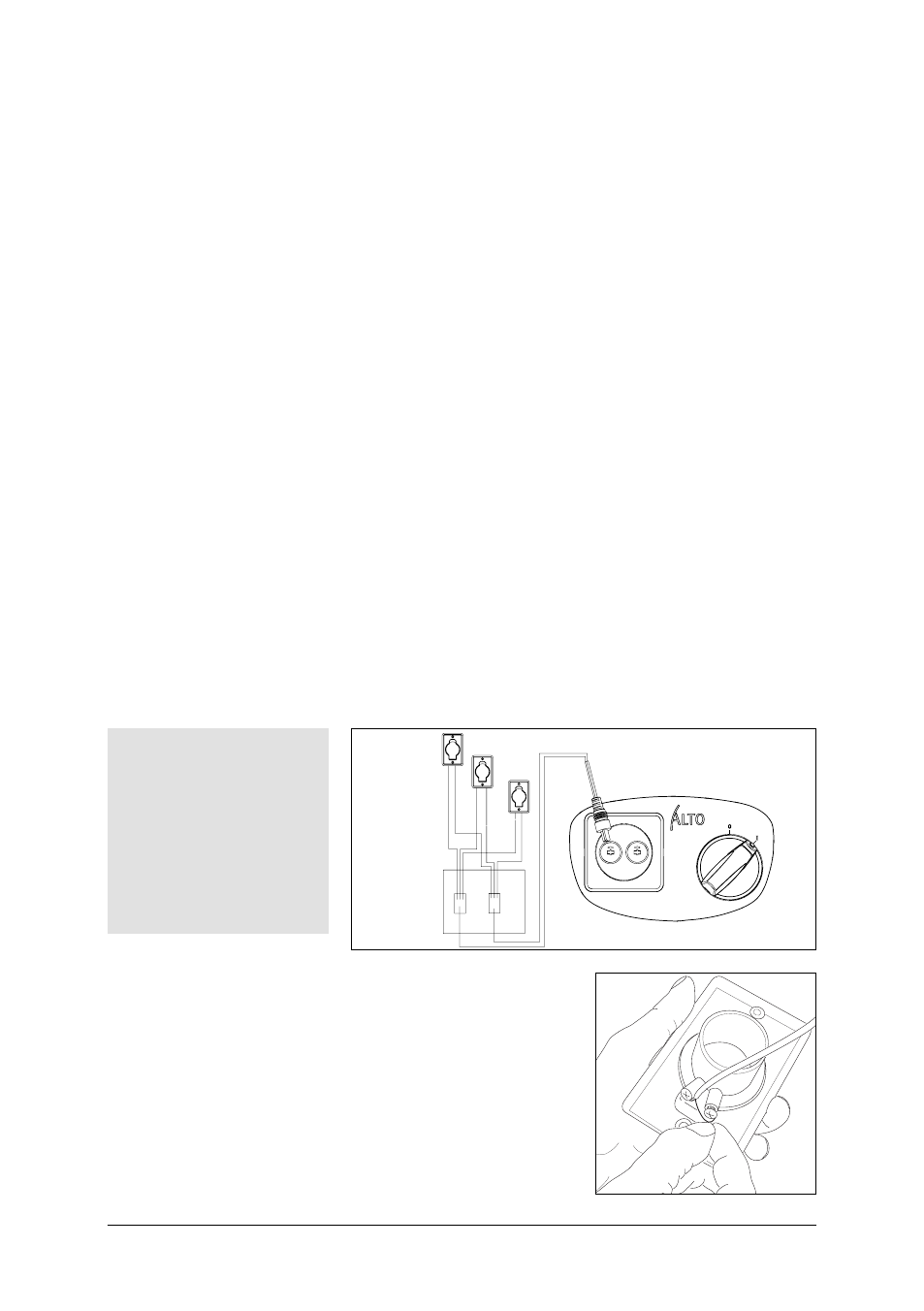

Pour le service stationnaire, la conduite de commande pour l’unité
d’aspiration se branche dans la prise intégrée de l’aspirateur. Vous
pouvez utiliser la connexion de droite ou de gauche (voir aussi la
notice d’utilisation CENTIX).
Raccordement de la conduite
de commande (7) à la prise
d’aspiration :
5. Pour raccorder la prise
d‘aspiration : laissez la conduite
de commande (7) dépasser du
mur d’env. 20 cm afin de pou-
voir raccorder ensuite la prise
d’aspiration sans problème.
Il n’est pas nécessaire de re-
specter les pôles plus et moins
lors du raccordement.
Conseils + astuces :
• Vous pouvez aussi poser la con-
duite de commande dans des tu-
yaux vides (ø13,5 mm). Le point
de dérivation peut être posé
dans une boîte vide/boîte de
distribution sous crépi. Vous vous
ménagez ainsi l’accessibilité au
point de contact après le crépis-
sage.
