27
CENTIX 60

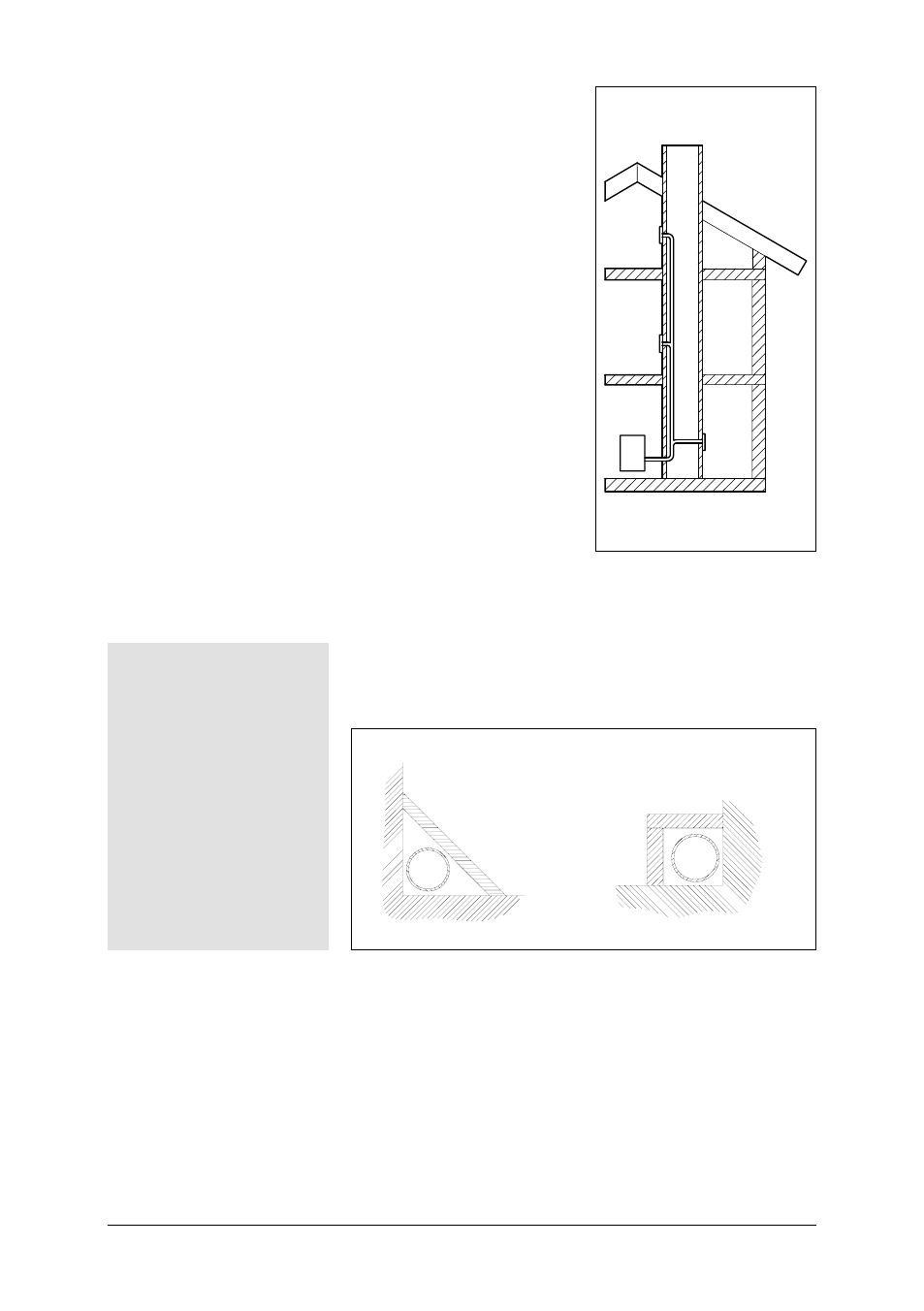

deutsch 2c) Nutzung von Leerschächten
oder stillgelegten Schorn-
steinen
Bei einer Immobilie mit einem
stillgelegten Schornstein oder
Leerschächten können Sie
die Verrohrung innerhalb des
Schornsteins über die Geschos-
se senkrecht von den Saug-
dosen zur Saugeinheit führen.
1. Legen Sie fest, wo die Saug-
dosen platziert sein sollen.
Beachten Sie dabei, dass die
Saugdosen nicht unmittelbar
gegenüberliegen, sondern
mindestens einen Höhenver-
satz von 17 cm aufweisen.
2. Fertigen Sie danach eine
Skizze an mit der Steckdo-
senanordnung, den genauen
Abständen und Längen.
3. Sie können nun die Verroh-
rung ohne Verwendung von
Kleber zusammenbauen.
4. Wenn alles korrekt ist, mar-
kieren Sie die Rohre wie in
Abschnitt 3.1.1 „Generelle
Regeln“ beschrieben.
5. Verkleben Sie die Rohre zu kürzeren Elementen, so dass Sie
diese bequem in den Schornstein einführen können.
6. Verkleben Sie nun die Elemente miteinander, unter Beachtung
der Markierungen und Richtungen.
7. Fixieren Sie die Verrohrung und stecken Sie die Verbindungen zu
den Saugdosen auf das Rohrsystem.
Tipps + Tricks bei der Installation
in bestehenden Häusern:
• Saugrohrmontage in einer Wand-
oder Bodenecke.
• Installieren Sie das Saugrohr-
system hinter Möbeln. Sie
können dann den Durchbruch
für eine Saugdose hinter dem
Möbelstück machen, damit Sie
im benachbarten Zimmer eine
Saugdose installieren können.
• Bitte beachten Sie, dass die
Boden-Saugdosen in Wandnähe
platziert sind, um die Stolperge-
fahr zu minimieren.
