46
CENTIX 60
français 3.3 Installation des prises
d’aspiration Les prises d’aspirations sont constituées des composants suivants :
1. prise d’aspiration (10)
2. cadre d’encastrement (11)
3. coude de 90° court (12).

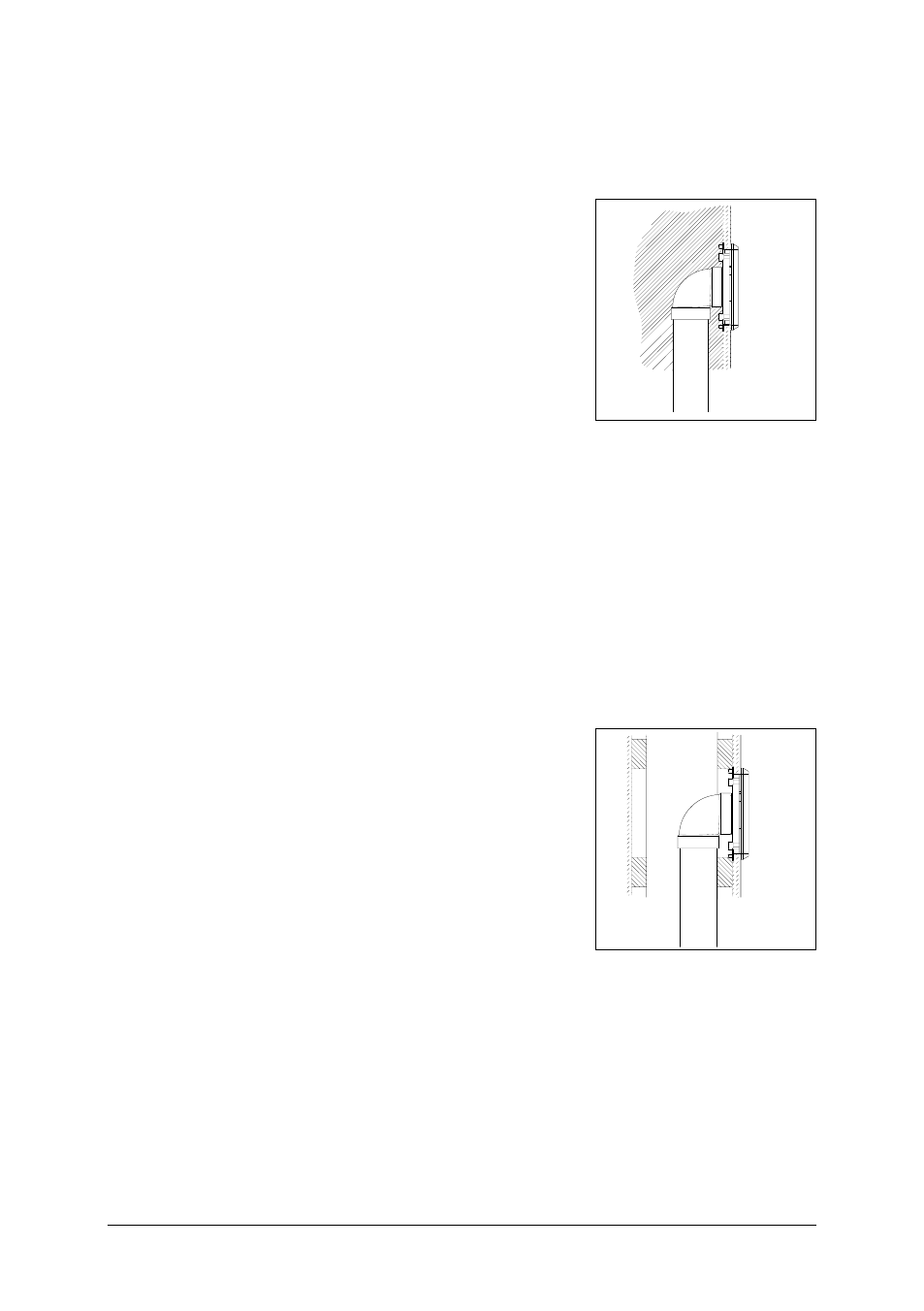

Prise d’aspiration installée
sous crépi
Le cadre d’encastrement (11) est
fixé à fleur du crépi.
1. Avant le crépissage
: montez
le couvercle (9) sur le cadre
d’encastrement afin que celui-ci
ne soit pas endommagé ou sali.
2. Enlevez le couvercle après
l’achèvement du revêtement
mural.
3. Emboîtez le manchon de la prise d’aspiration (10) suffisamment
loin dans le joint torique pour garantir une étanchéité parfaite.
4. Connectez la prise d’aspiration à la conduite de commande à
l’aide de bornes.
5. Vissez la prise d’aspiration (10) avec le cadre d’encastrement
(11) ; des vis spéciales à tête colorée sont fournies à cet effet.
Prise d’aspiration installée
dans un mur en bois
Si les tuyaux d’aspiration sont
posés dans des murs en bois
à double coque, procédez de la
manière suivante :
1. Sciez dans le mur en bois
une découpe ayant comme
dimensions 61 mm x 109
mm.
2. Rompez la partie latérale du
cadre d’encastrement comme il est décrit dans Conseils + astuces.
3. Collez le coude de 90° (12) avec le cadre d’encastrement (11) en
veillant à la position correcte du coude.
4. Encastrez ensuite le cadre dans le mur, à travers la découpe.
5. Emboîtez le coude de 90° sur le tuyau déjà posé (1).
5. Vissez la prise d’aspiration (10) avec le cadre d’encastrement (11).
S’il est possible de voir l’intérieur du mur en bois à double coque,
vous pouvez installer d’abord la prise d’aspiration et ensuite pousser
le tuyau d’aspiration sur le coude de 90°.
