29
CENTIX 60
deutsch Die Saugdosen bestehen aus folgenden Komponenten:
1. Saugdose
(10)
2. Einbaurahmen (11)
3. 90°-Bogen kurz (12)
3.3 Installation der
Saugdosen

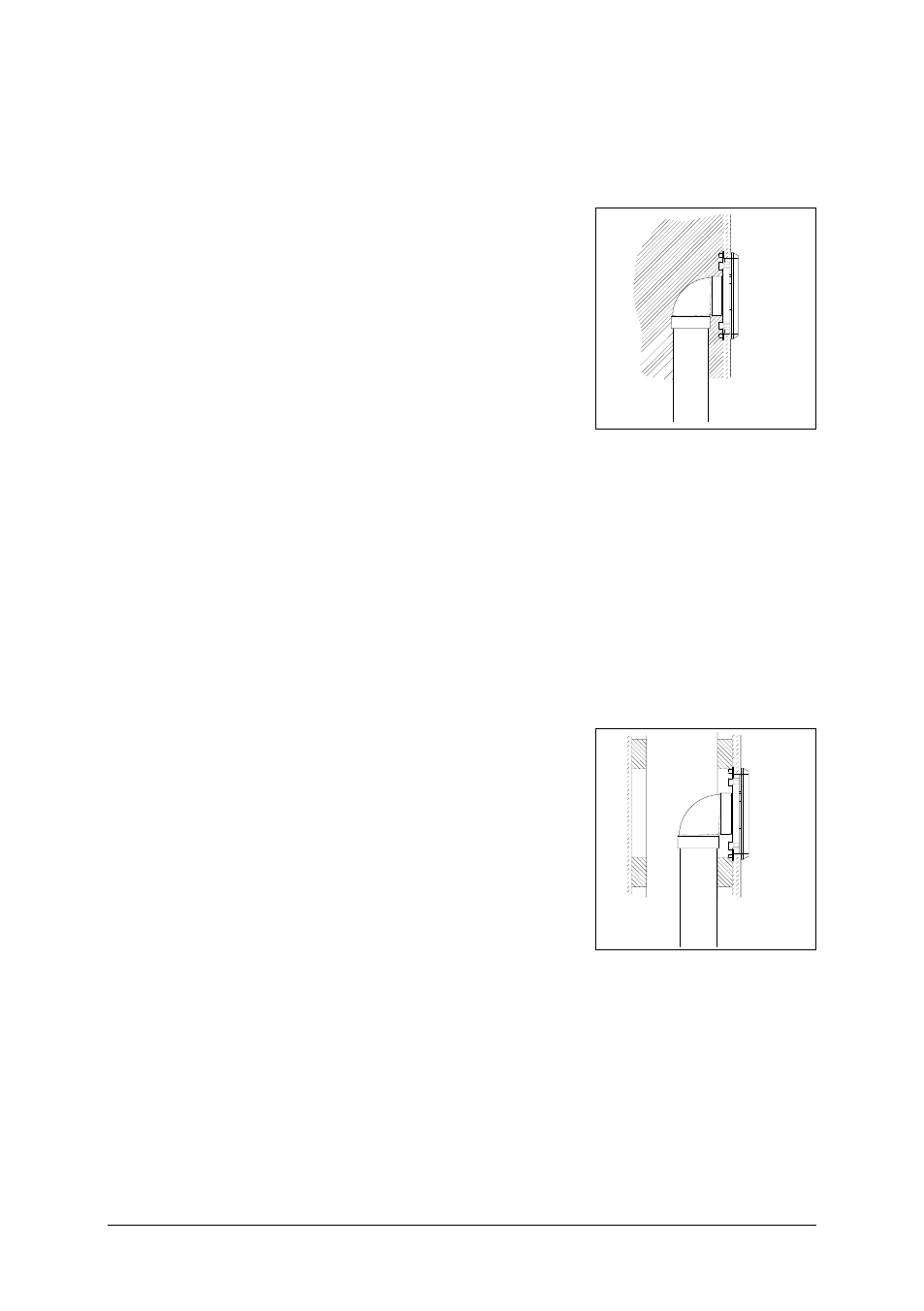

Saugdose Unterputz installiert
Der Einbaurahmen (11) wird
putzbündig fixiert.
1. Vor dem Verputzen: den Putz-
deckel (9) auf den Einbaurah-
men montieren, damit der
Einbaurahmen nicht beschä-
digt oder verschmutzt wird.
2. Nach Fertigstellung des
Wandbelages den Putzdeckel
entfernen.
3. Den Stutzen der Saugdose (10) weit genug in die O-Ring-Dich-
tung einschieben, damit eine perfekte Abdichtung gewährleistet
ist.
4. Saugdose an die Steuerleitung anklemmen.
5. Saugdose (10) mit dem Einbaurahmen (11) verschrauben, hier-
für sind spezielle Schrauben mit farbigen Kopf mitgeliefert.
Saugdose in Holzwänden
installiert
Wenn Sie die Saugrohre in
doppelschalige Holzwände ver-
legen, gehen Sie bitte wie folgt
vor:
1. Sägen Sie einen Ausschnitt
mit den Abmessungen
61 mm x 109 mm in die
Holzwand.
2. Brechen Sie das seitliche Teil
des Einbaurahmens, wie unter Tipps + Tricks beschrieben, ab.
3. Verkleben Sie den 90°-Bogen (12) mit dem Einbaurahmen (11).
Achten Sie auf die richtige Stellung des Bogens.
4. Stecken Sie nun den Einbaurahmen durch den Ausschnitt in der
Wand.
5. Stecken Sie den 90°-Bogen auf das bereitliegende Rohr (1).
6. Verschrauben Sie die Saugdose (10) mit dem Einbaurahmen
(11).
Wenn Sie Einsicht in doppelschalige Holzwände haben, können Sie
auch zuerst die Saugdose installieren und danach das Saugrohr auf
den 90°-Bogen schieben.
