CENTIX 60
deutsch 1) Neubau Bei einem Neubau sollten Sie besonders viel wert auf die Planung
legen. Wenn Sie die Rohre vergossen haben, haben Sie keine Mög-
lichkeit mehr, Anpassungen vorzunehmen.
Beispiel: Ein zweigeschossiges Haus mit Keller
Sobald der Keller im Rohbau steht:
1. Legen Sie die Stelle fest, an der die Steigleitung in die nächsten
Geschosse gehen soll.
2. Verlegen Sie die Saugrohre zu den Stellen an denen später die
Saugdosen geplant sind sternförmig in der Verschalung oder auf
der Fertigdecke.
3. Lassen Sie Saugrohrstücke aus der späteren Decke heraus-
schauen. Achten Sie darauf, dass das Rohr auch dort aus der
Decke kommt, wo später eine Mauer steht.
Bevor Sie die Decke komplett vergießen:
4. Saugrohre gegen Verrutschen sichern. Ansonsten kann sich der
Anschluss für die Saugdose verschieben.
5. Die Mauern um die Steigrohre herum mauern.
Tipps + Tricks:
• Verkleben Sie das senkrechte
Saugrohr nicht sofort mit den
waagerechten Saugrohren in der
Decke.
• Schützen Sie beim Vergießen
das Rohrstück mit einer Umman-
telung, damit Sie gegebenenfalls
nach Vergießung der Decke das
Stück Rohr durch ein längeres
ersetzen können.
• Schlagen Sie die Schlitze für die
Saugrohre in die fertiggestellte
Mauer ein. Das Mauern wird
dadurch erleichtert.
Bei bestehenden Gebäuden ist der beste Weg die Rohre nicht sicht-
bar zu verlegen, sondern wie konventionelle Abwasserrohre in den
Decken oder Wänden unter Putz zu verbauen. Dafür sind Durchbrü-
che und Mauerschlitze von ca. 8 cm x 8 cm erforderlich.
1. Schlagen Sie einen Schlitz (Abmessung: 8 cm x 8 cm) in das
Mauerwerk.
2. Setzen Sie das Saugrohr ca. 1 cm vertieft in den Schlitz hinein.

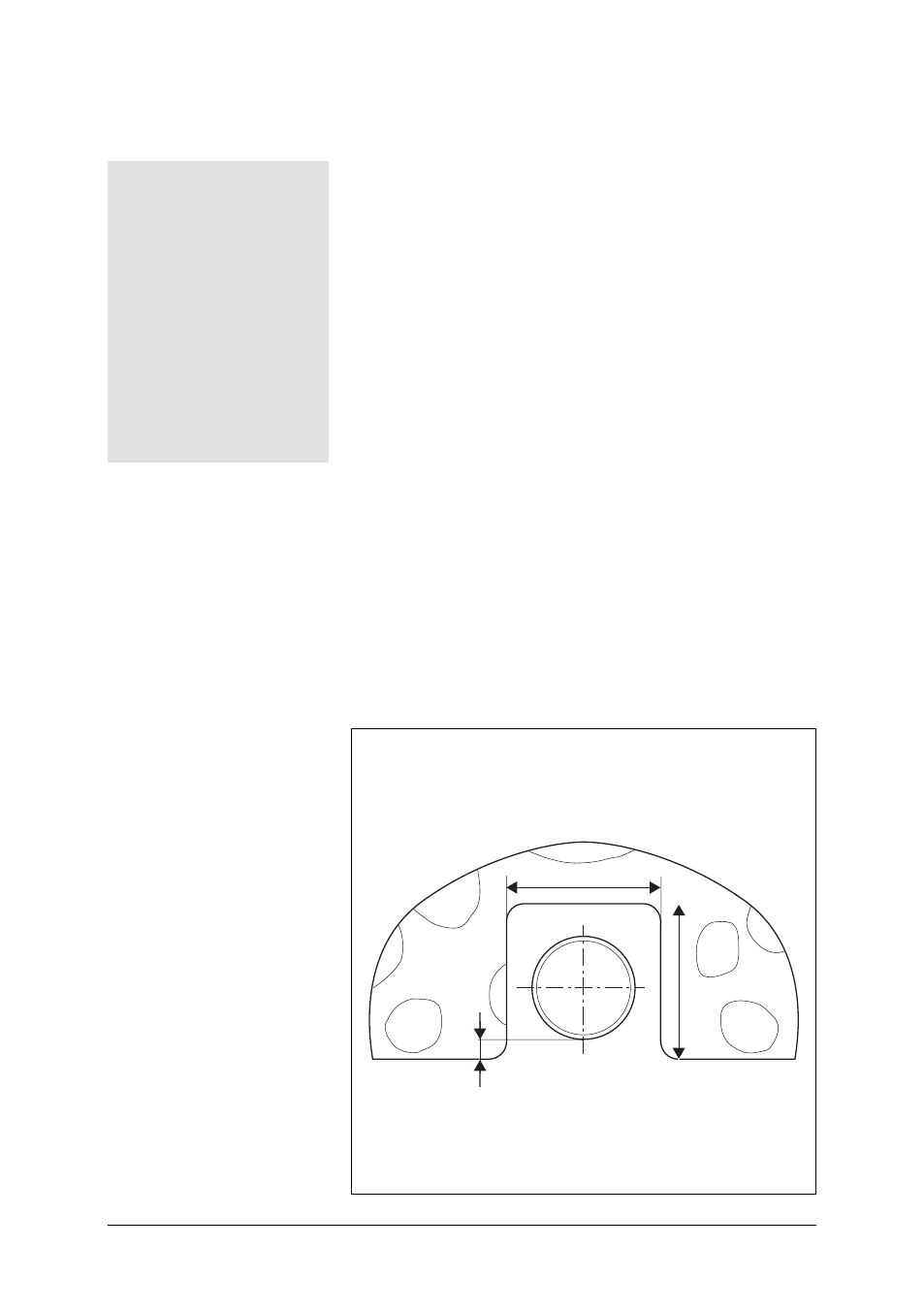

2a) Bestehende Häuser,
Unterputzverlegung
ca. 8 cm
ca.
8
c
m
1 cm
Mauerwerk
