Agilent RF and Microwave Test Accessories
Waveguide Accessories
Waveguide Accessories
www.agilent.com/find/accessories
22.5°
22.5°
Hole
Diameter
0.281
4.750
Diameter
S Band
J Band
2.750
Diameter
Hole
Diameter 0.218
± 0.005
Hole
Diameter
0.219
C
Alignment Holes
0.063
±0.001 Diameter Thru
Alignment Pins
0.062
±0.001 Diameter Thru
0.296 Long, 2 Required
#4-40 NC –2B C Bore
0.140 Diameter x .034
±0.001 Deep
4 Holes Equally Spaced
A
D
B
3.250
Diameter
G Band
Agilent Frequency
Waveguide designator
Flange designator
band
range (GHz) EIA
MIL-W-85/( ) Material
MIL-F-3922/( ) JAN UG-( )/U
S
2.60 to 3.95
WR-284 1-041
Alum. Alloy
56B-002
584
G
3.95 to 5.85
WR-187 1-053
Alum. Alloy
57B-001
407
J
5.85 to 8.20
WR-137 1-065
Alum. Alloy
55B-002
441

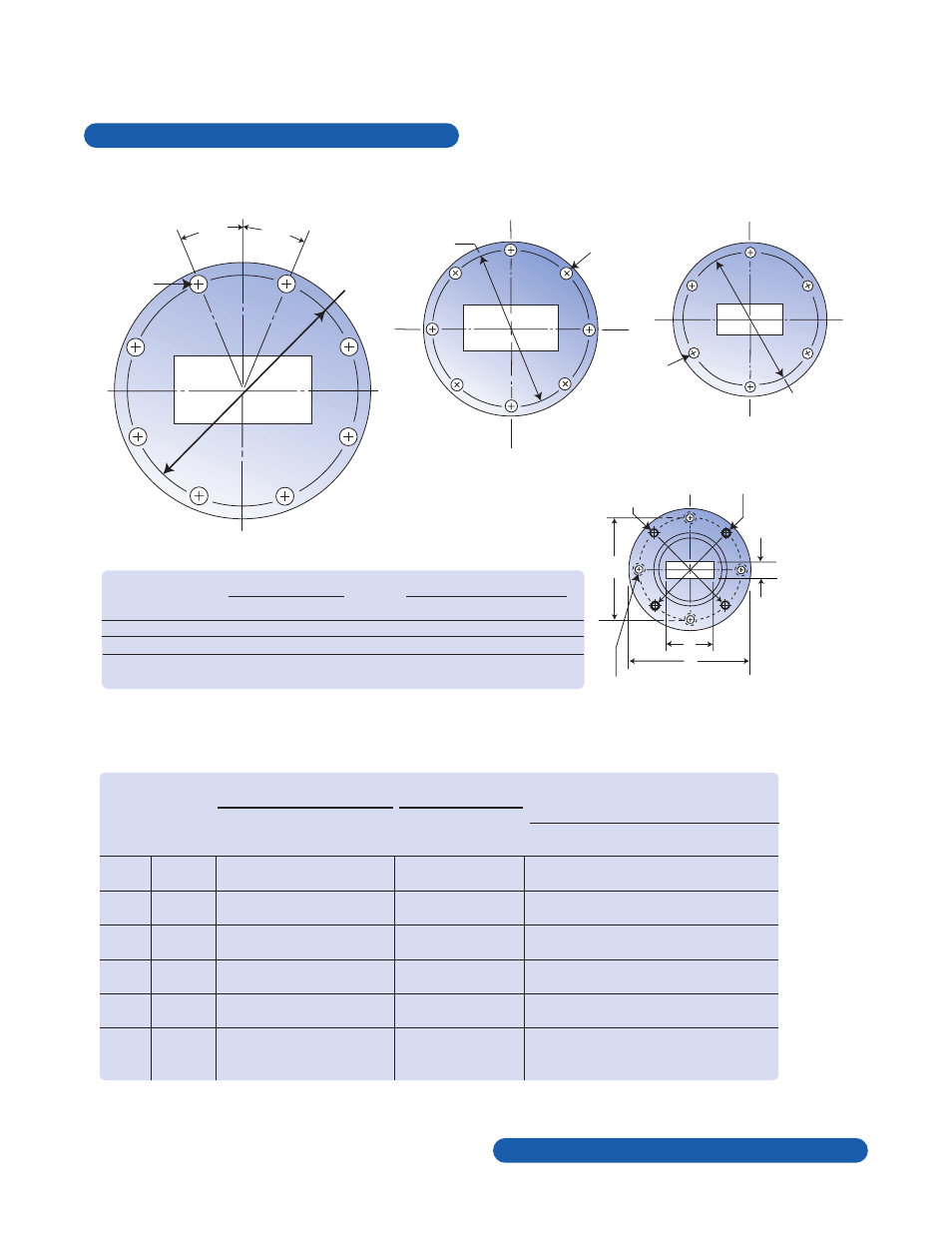

Figure 3.
K, R, Q, U,
V, W Bands
Agilent circular flange data (2.6 to 8.2 GHz)
1
1
See Figures 2a, 2b, and 2c.
Figure 2a.
Figure 2b.
Figure 2c.
Waveguide designator
Flange designator
Frequency
Material
Dimensions mm (in)
Agilent Range
MlL-W-
B: Copper Alloy
MlL-F
JAN
band
(GHz)
EIA
85/( )
A: Alum. Alloy 3922/( )
UG-( )/U
A
B
C diameter D diameter
K
18 to 26.5
WR-42
1-102
B
67B-004
425
10.7
4.3
28.6
23.8
1-104
A
67B-011
—
(0.42)
(0.17)
(1.125)
(0.9375)
R
26.5 to 40
WR-28
3-007
B
67B-005
381
7.1
3.6
28.6
23.8
3-009
A
67B-012
—
(0.28)
(0.14)
(1.125)
(0.9375)
Q
33 to 50
WR-22
3-011
B
67B-006
383
5.7
2.8
28.6
23.8
3-013
A
67B-013
—
(0.224)
(0.112)
(1.125)
(0.9375)
U
40 to 60
WR-19
3-015
B
67B-007
383 (mod)
4.8
2.4
28.6
23.8
—
A
—
—
(0.188)
(0.094)
(1.125)
(0.9375)
V
50 to 75
WR-15
3-018
B
67B-002
385
3.8
1.9
19.1
14.3
—
A
—
—
(0.148)
(0.074)
(0.75)
(0.5625)
W
75 to 110
WR-10
3-024
B
67B-010
387 (mod)
2.5
1.3
19.1
14.3
—
A
—
—
(0.10)
(0.050)
(0.75)
(0.5625)
2
See Figure 3.
Agilent precision circular flange data (18.0 to 110.0 GHz)
