6
1. Caractéristiques
La carte relais 8 fois est une extension destinée aux centrales
d’alarme Terxon SX, Terxon MX et Terxon LX. Ce module permet
de disposer de 8 sorties relais supplémentaires. Dans ce cadre, les
sorties à transistor supplémentaires de la centrale ne sont plus
libres.
Des informations supplémentaires sont disponibles dans les
instructions d'installation des centrales.
2. Vue d'ensemble

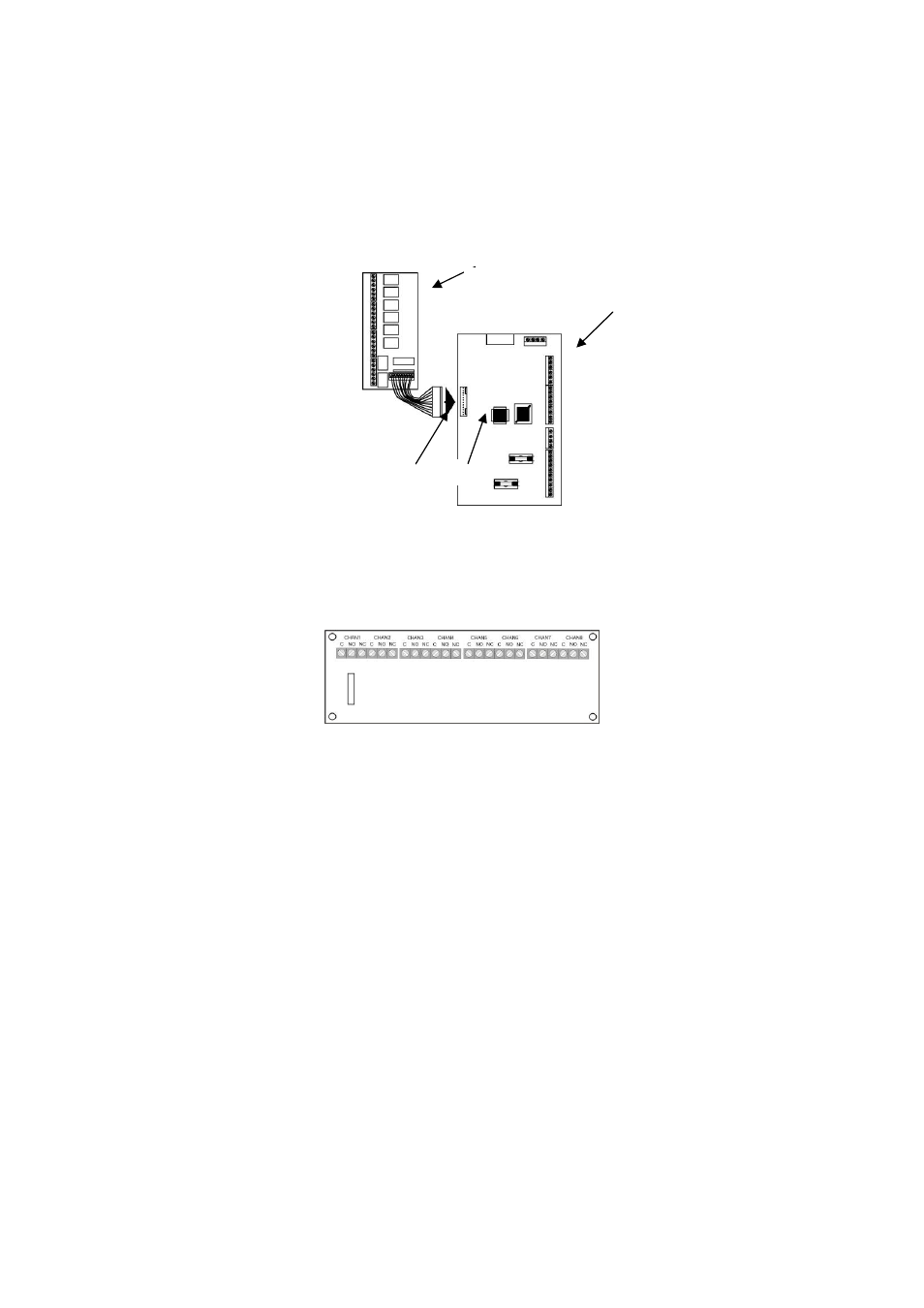

Fig. 1
1 – Platine relais 8X
2 – Platine Terxon SX/MX
3 – Câble de raccordement
4 – Connecteur de sorties à transistor supplémentaires
Fig. 2 :
2
3 4
1
