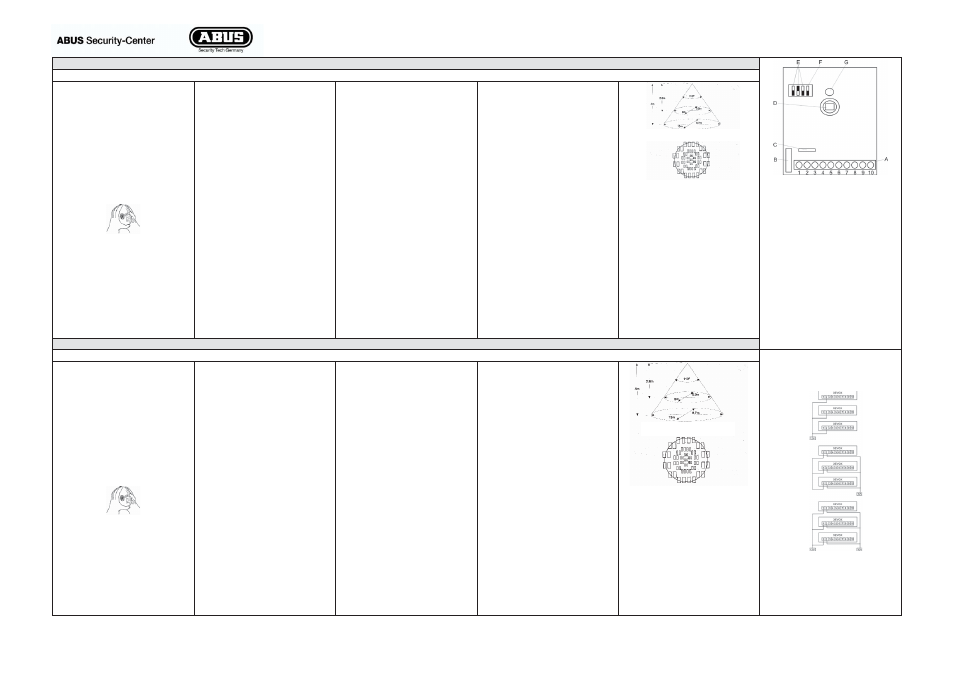

Fig. 2 Présentation isométrique
FRANCAIS
Instructions d’installation XEVOX 360 0 VdS
Positionnement du détecteur
Préalablement au montage:
•choisir un site permettant au détecteur de mouvement la meilleure
détection possible d’une personne, en cas d’effraction
•Fixer le détecteur à la hauteur de montage conseillée à savoir 2,5 m
•Ne pas masquer le détecteur par des rideaux ou des objets encombrants
•Eviter la proximité de radiateurs, de tuyaux de chauffage ou de
refroidissement, voir les sorties d’aération du système de climatisation
•Ne pas placer le détecteur à des endroits proches des
fenêtres ni directement exposés au courant d’air
Instructions d’installation
1. Ouvrir le boîtier, bien tenir le détecteur avec la main droite et tourner
le couvercle avec la main gauche dans le sens contraire des aiguilles
de la montre.
Fig. 1
Remarque: éviter chaque contacte avec l’élément IR.
2. Ouvrir les perforations de câblage et de montage nécessaires du
détecteur.
3. Entrer le câble dans par les perforations du boîtier et fixer le détecteur
dans la position souhaitée. Prendre en considération que les bornes de
raccordement de la platine indiquent la longue zone de détection (13m
ou 8m), tandis que la face opposé indique le zone de détection étroite.
(Fig .2)
4. serrer l’attache câble de telle façon que les câbles à l’intérieur du
boîtier soient bien fixer.
5. Brancher les câbles avec les bornes de raccordements (Fig. 3).
6. Pour la protection contre la poussière et les insectes, Colmater
l’ouverture des entrées de câbles à l’aide de silicone
7. Refermer le boîtier et fixer le couvercle de l’installation VDS
(les vis sont livrées). Prendre en considération que le couvercle soit bien
placé.
Mise en service et orientation
Réglage du compteur d’impulsion : le compteur d’impulsion règle le
nombre d’impulsion qui doivent être reconnues avant le déclanchement
de l’alarme. Le réglage de compteur d’impulsion peut être changé par le
biais des interrupteurs (1,2,3). Seul un interrupteur peut être choisi.
Réglage d’usine est de 2 impulsions.
Réglage de la DEL d’indication
Choisir ces options d’interrupteur:
PULSES:
1
WALK-TEST: ON (Test de fonctionnement)
Si le couvercle est fermé, la DEL clignote chaque foie en cas de détection.
Comme ça le fonctionnement de la DEL et de la zone de détection peut
être testé. Prendre s.v.p le diagramme des zones de détection (Fig.2).
Après le test de fonctionnement remettez le WALK-TEST sur OFF, pour
qu’en cas de détection le DEL d’indication n’indique pas que le
cambrioleur a été détecté.
Commande du test de fonctionnement
Les entrées de commande du test de fonctionnement sauver, supprimer,
Peuvent être programmées par le biais du cavalier J3 +12V (High) ou
0V (low).
Description de la mémoire d’alarme (Version VDS) (Fig. 4)
Le détecteur XEVOX 360 0 VDS dispose de 3 possibilités d’enregistrement
d’alarme
Normalement dans toutes les installations VDS, les centrales contrôlent
l’état de la DEL. Pour utiliser l’option de mémoire, le connecteur du test
de fonctionnement doit être sur « OFF »
Les options suivantes sont disponibles :
Option 1 :
-tous les détecteurs mémorisent leur annonce d’alarme
-le détecteur qui a déclanché l’alarme n’est pas reconnu
-une commande à distance du test de fonctionnement par la centrale
n’est pas possible
tous les raccordements (MEM) doivent être en série et relier avec la sortie
« memory » de la centrale. L’entrée du test de fonctionnement
reste ouverte.
-Lors de l’armement de la centrale, la sortie « memory » de la centrale
doit avoir +12V (High) ou 0V (Low). Et dans l’état passif 0V ou 12V
-La DEL du détecteur qui a déclanché l’alarme reste sur OFF
(Dark-control) jusqu’à ce que le système d’alarme sera désarmé.
-L’armement du système produit une tension de +12V ou 0V sur
l’entrée de la mémoire du détecteur et le réinitialise.
Option 2 :
-tous les détecteurs mémorisent leur annonce d’alarme
-le détecteur qui a déclanché l’alarme est reconnu
-une commande à distance du test de fonctionnement par la centrale
n’est pas possible
-les mêmes réglages de l’option1 à l’exception de : les raccordements du
test de fonctionnement seront reliés entre eux. Ces raccordements ne
seront pas relier à la centrale. La Del fonctionne de la même façon que
dans l’option 1 à l’exception de : la DEL du détecteur quia déclanché
l’alarme en premier clignote, et les DELs des autres détecteurs sont
allumées
Option 3
-tous les détecteurs mémorisent leur message d’alarme
-le détecteur qui a déclanché l’alarme est reconnu
-une commande à distance du test de fonctionnement par la centrale est
possible
-les mêmes réglages de l’option 2 à l’exception de : tous les
raccordements du test de fonctionnement doivent être branchés à une
sortie de la centrale qui produit en cas de besoin +12V ou 0V.
-les DELs des détecteurs fonctionnent de la même façon que dans
l’option 2. Lors du désarmement vous pouvez alimenter les connecteurs
du test de fonctionnement avec une tension de +12V ou 0V (Commande
par clavier) de tell façon que les DELs commutent chaque fois ON/OFF
En cas de détection. La réinitialisation est faite comme dans l’option 1.
Remarque : Durant la réalisation du test de fonctionnement selon
l’option3, la mémoire ne sera pas effacer. Dès qu’on termine le test de
fonctionnement en décrochant la tension +12Vou0V, la DEL du
détecteur répètent la même annonce qu’elle avait avant le test de
fonctionnement.
Prendre en considération que seul le réarmement du système d’alarme
réinitialisent la mémoire du détecteur.
Quand vous réglez le connecteur du test de fonctionnement sur ON, la
DEL est allumée chaque foie que le détecteur déclanche une alarme. Si
vous voulez utiliser le détecteur seulement de cette façon, alors ne
branchez jamais les raccordements du test de fonctionnement et de
mémoire. Ne les laissez jamais tout simplement ouvert.
Fiche technique
Tension d’alimentation : 9-16V DC (nor.12VDC)
Consommation du courant 9,5mA / 12V
Relais d’alarme NC, 0,5A, 24VDC max,
18 Ohm en série
Relais d’autoprotection
NC, 100mA, 24VDC max
Ondulation 1Vss fréquence max
Vitesse de couverture 0,1m – 4m/sec
Zone de couverture (Hauteur 4m) 13m à 110°/ 8,7m à 72°
Zone de couverture (Hauteur 2,8m) 8m à 110°/ 5,2m à 72°
Compteur d’impulsion
1,2 ,3 (cavalier)
Type de capteur Lunar pro Dual-Element
Durée d’alarme minimum 1 seconde
Temp. de fonctionnement -10° jusqu’à +55°C
Temp. de stockage -20° jusqu’à +60°C
Dimension 135 mm, 26,5 mm, 112g
VdS classe B G 105525
ITALIANO
Fig. 3:
A: Bornes de raccordements / Blocco morsetti di collegamento
B: Contacte autoprotection / contatto antisabotaggio
C: Mémoire / Ponticello memoria
D: Capteur lunar / Lunar Sensor
E: Pont enfichable du compteur d’impulsion / Contatore impulsi DIP-Switch
F: Pont enfichable du teste de fonctionnement / DIP Switch WALK-TEST
G: DEL / LED
Bornes de raccordements (A) / Blocco morsetti di collegamento (A)
1
Test de fonctionnement / WALK-TEST
2 Mémoire / Memoria
3 Libre / libero
4&5 Autoprotection / Sabotaggio
6
Libre / libero
7&8 Alarme / Allarme
9&10 Tension d’alimentation / Ingresso tensione (GND, +12V)
Istruzioni per l’uso XEVOX 360 0 VdS
Posizionamento del rilevatore
Prima del montaggio del rilevatore, osservare i seguenti punti:
x Scegliere un’ubicazione che, in caso di effrazione, consenta al
rilevatore di movimento di rilevare al meglio una presenza.
x Fissare il rilevatore al centro della zona da controllare.
x Orientare i settori del rilevatore verso il pavimento.
x Evitare l'immediata prossimità di radiatori, tubi dell'impianto di
riscaldamento o di raffreddamento oppure uscite dell’aria degli
impianti di climatizzazione.
x Non collocare il rilevatore in prossimità di finestre esposte alla luce
diretta del sole o a correnti d’aria.
Istruzioni per il montaggio
1. Aprire l'alloggiamento, tenendo ferma la piastra di base del rilevatore
e ruotando il coperchio con l'altra mano in senso orario.
Fig. 1
Nota: Evitare qualunque tipo di contatto con il sensore ad IR.
2. Aprire i fori di montaggio e di cablaggio necessari sulla parte inferiore
del rilevatore.
3. Introdurre il cavo nella scatola attraverso le apposite aperture (dal lato
esterno dell’unità) e fissare il rilevatore nel punto previsto.
Notare che i morsetti sulla scheda siano rivolti verso verso la zona lunga
(13 m o 8 m), mentre quelli opposti puntino alla zona sottile della zona
a forma di ellissi (Fig. 2)
4. Fissare il bloccacavo (fascetta serracavo) al conduttore all’interno della
scatola, in modo tale da impedire la successiva estrazione del cavo dalla
stessa
.
5. Sigillare l’apertura per il passaggio cavi con del silicone per
proteggerla da polvere e insetti.
6. Collegare i fili ai morsetti (fig. 3).
7. Per l'installazione VdS avvitare il coperchio al pezzo inferiore (viti in
dotazione). Fare attenzione che i fori si trovino uno sull'altro.
Esercizio e allineamento
Impostazione del contatore di impulsi: Il contatore d’impulsi regola il
numero di impulsi che deve essere riconosciuto prima che il rilevatore
apra il relè d’allarme. L’impostazione del contatore d’impulsi può essere
regolata attraverso la rispettiva posizione del relativo DIP-Switch (1, 2, 3)
Per un particolare impuslo è possibile selezionare un solo switch.
L’impostazione prefdefinita è regolata su 2 impulsi.
Impostazione dell’indicatore LED/WALK TEST:
Selezionare sul Dip switch le seguenti impostazioni:
PULSES:
1
WALK-TEST: ON
Con il coperchio chiuso durante la rilevazione il LEd è sempre illuminato.
In questo modo è possibile testare la funzionalità del LED e della zona di
rilevazione del rilevatore. Osservare, a questo scopo, anche il diagramma
relativo al raggio d’azione (fig. 2). Dopo il WALK TEST reimpostare su
OFF, in modo tale che in condizioni di esercizio normali un intruso non
noti che è stato rilevato.
Comando WALK-TEST
Gli ingressi di controllo per il WALK TEST, Memorizza e Cancella possono
essere programmati ponticellando J3 su livello +12V (High) o 0V (Low).
Notare che per testare il rilevatore l'alloggiamento deve essere
chiuso !
Descrizione della funzione memoria allarme (Versione
VdS) (fig. 4)
Il rilevatore XEVOX 360 0 VdS è dotato di 3 varianti di memoria allarme.
Per l'installazione VdS la centralina comanda normalmente lo stato del
LED. Per poter utilizzare la funzione di momoria allarmi il WALK-TEST del
DIP switch deve essere impostato su OFF.
Sono disponibili le seguenti varianti di memoria:
Variante 1:
- tutti i rilevatori memorizzano le loro segnalazioni d’allarme
- non è individuabile quale rilevatore è scattato per primo
- il controllo a distanza della funzione WALK –TEST a partire dalla
centralina non è possibile
Tutti i collegamenti della memoria (MEM) devono essere collegati in serie
ed essere connessi all’uscita “memoria” della centralina. L'ingresso del
WALK-TEST
resta aperto. Durante l’inserimento della centralina, la tensione presente
sull’uscita della memoria della centralina dovrebbe essere o +12V (HIGH)
o 0V (LOW), corrispondenti a 0V o 12V in caso di disinserimento. I LED dei
rilevatori scattati rimangono su OFF (oscuramento), finché il sistema
d’allarme non viene disinserito. L’inserimento del sistema crea una
tensione di +12V o 0V sull’ingresso memoria del rilevatore e lo resetta.
Variante 2:
- tutti i rilevatori memorizzano le loro segnalazioni d’allarme
- è individuabile quale rilevatore è scattato per primo
- il controllo a distanza della funzione WALK –TEST a partire dalla
centralina non è possibile
Procedere come per l’installazione in base alla Variante 1, con l’eccezione
che questa volta tutti i collegamenti del WALK -TEST dei rilevatori vengono
collegati tra di loro. Tuttavia detti collegamenti non vengono collegati
alla centralina. Il LED funziona come nella Variante 1, tranne per il fatto
che durante il disinserimento del sistema lampeggia solo il LED del
rilevatore che per primo ha rilevato il movimento. In tutti gli altri
rilevatori, che hanno un rilevamento allarme, i LED sono fissi.
Variante 3:
- tutti i rilevatori memorizzano le loro segnalazioni d’allarme
- è individuabile quale rilevatore è scattato per primo
- il controllo a distanza della funzione WALK –TEST a partire dalla
centralina è possibile
Procedere come per l’installazione in base alla Variante 2, con
l’eccezione che questa volta tutti i collegamenti del WALK -TEST devono
essere collegati ad un’uscita centralizzata che, all’occorrenza, fornisce
una tensione di +12V o 0V. Il LED dei rilevatori funziona come nella
Variante 2. Tuttavia, durante il disinserimento possono alimentare i
collegamenti di funzionamento con una tensione di +12V o 0V
(mediante comandi da tastiera), di modo che i LED dei rilevatori
commutano ogni volta in posizione ON/OFF quando compare o viene
rilevata una presenza. Il ripristino si effettua come descritto per la
Variante 1.
Nota: Durante l’esecuzione di un WALK-TEST in base alla Variante 3, la
memoria non viene cancellata. Non appena viene terminato il WALK-TEST
attraverso il disinserimento della tensione di +12V o 0V sull’ingresso
WALK -TEST, il LED del rilevatore riproduce esattamente l’indicazione che
riportava prima dell’avvio del test. Si fa presente che solo il
reinserimento del sistema d’allarme consente di resettare la memoria del
rilevatore. Commutando il connettore WALK –TEST del rilevatore su ON,
il LED del rilevatore lampeggia ogni volta che questo scatta. Se si
desidera utilizzare il rilevatore unicamente in questo modo, non effettuare
il collegamento di WALK -TEST e MEM. Lasciare questi collegamenti
semplicemente aperti.
Dati tecnici:
Tensione di servizio: 9-16V DC (nom.12VDC)
Assorbimento: 9,5mA a 12V
Contatto allarme: NC, 0,5A, 24VDC max. 18 Ohm in serie
Contatto antisabotaggio NC, 0,5A, 24VDC max.
Ondulazione: 1Vss max. frequenze di corrente
Velocità di rilevamento: 0,1m – 4m/Sec.
Zona di rilevamento (alt. 4 m): fino a Ø13 m a 110 0 e/o. 8,7 a 72 0
Zona di rilevamento (alt. 2,8m): fino a Ø18 m a 110 0 e/o. 5,2 a 72°
Contatore di impulsi 1,2,3 (DIP switch)
Tipo sensore: Elemento duale Lunar Pro
Periodo di allarme: min 1 s
Temperatura di esercizio: da -10 0 a 55 0 C
Temperatura di stoccaggio: da -20 0 C a 60 0 C
Dimensioni (Ø, H) 135 mm, 26,5 mm, 112g
VdS classe B G 105525
Variant 1/
Variante 1:
Variant 2/
Variante 2:
Variant 3/
Variante 3:
Fig. 4
Fig. 2
