Specifications
General
Maximum load capacity ������������������ 50 lbs (22�7 kg)
Material ����������������������������������������� Baseplate and pipe: aluminum,
Tie wire: steel, 14 AWG, 70,000 psi tensile strength
Dimensions
Base plate �������������������������������� 1�2" H x 26�4" W x 8�0" D (2�9 cm H x 67�0 cm W x 20�3 cm D)
Pipe ����������������������������������������� 25" length, 1�5"-11�5 NPT
Adjustment ranges ������������������������� 1�5" - 23�0" drop, 21�5", adjustable in 0�5" steps
NOTE:
Drop distances are measured from the bottom of the hanger plate.
Product weight ������������������������������� 4�5 lbs (2 kg)
Shipping weight ����������������������������� 9 lbs (5 kg)
NOTE:
Weights include the pipe.
Vibration ���������������������������������������� ISTA 1A in carton (International Safe Transit Association)
Regulatory compliance
Safety �������������������������������������� CE; c-UL, UL for use with UL Listed mount and projector; OSHPD anchorage pre-approval
Warranty ���������������������������������������� 3 years parts and labor
NOTE:
Specifications are subject to change without notice.

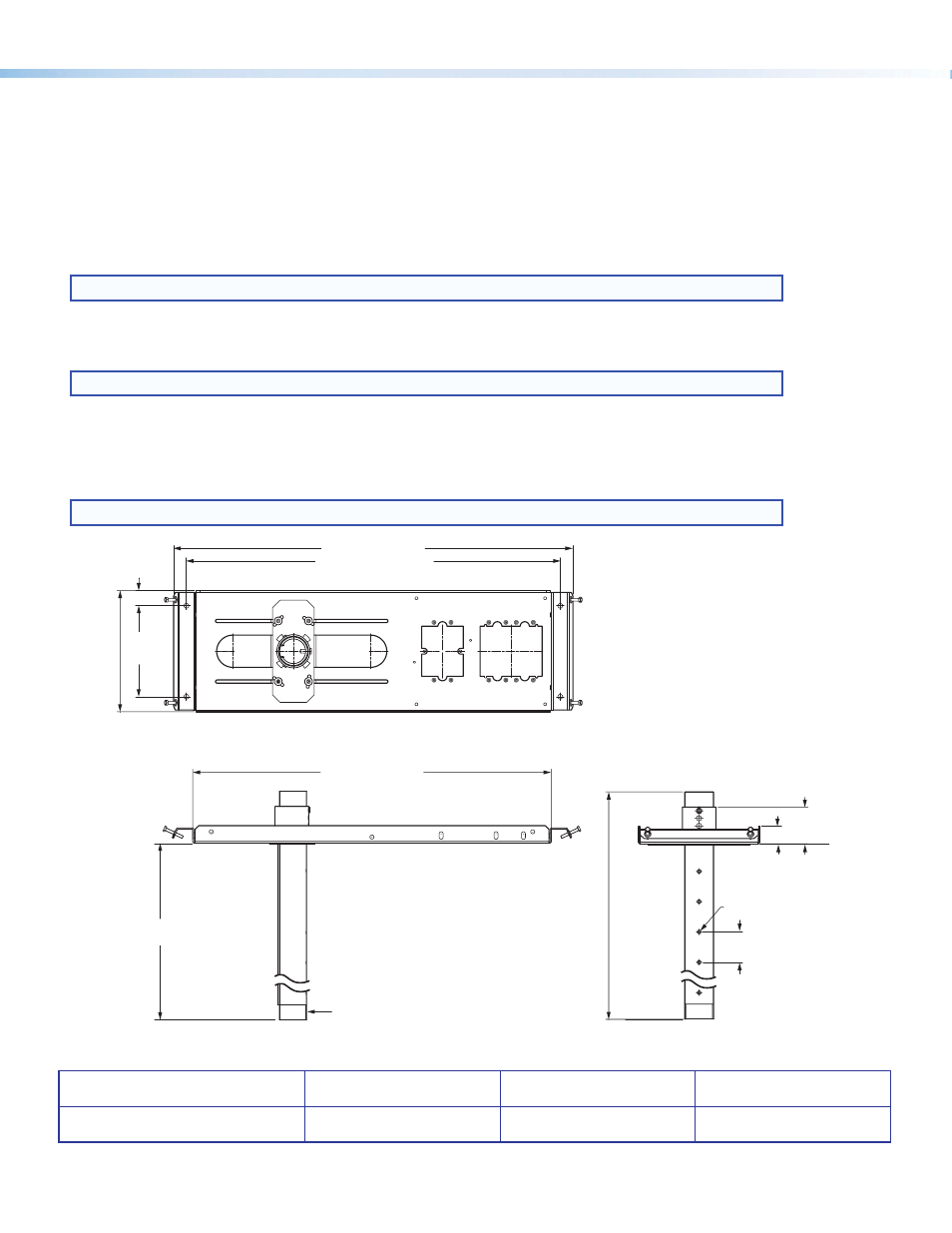

8.00"
(203.2 mm)
2X 6.00"
(152.4)
2X 1.00" (25.4)
2X 24.72" (627.8 mm)
26.39" (670.3 mm)
23.71" (602.3 mm)
(1 1/2"-11.5 NPT)
Drop
2.42"
(61.4)
1.15"
(29.2 mm)
25.00"
(635.0 mm)
2.00" (50.8 mm)
(TYP. SPACING)
THREADED HOLES APPEAR
ON THIS SIDE ONLY
