Einbau-, Betriebs- und Wartungsanleitung Baureihe LR, LMR, LRZ, LMZ
Seite 8

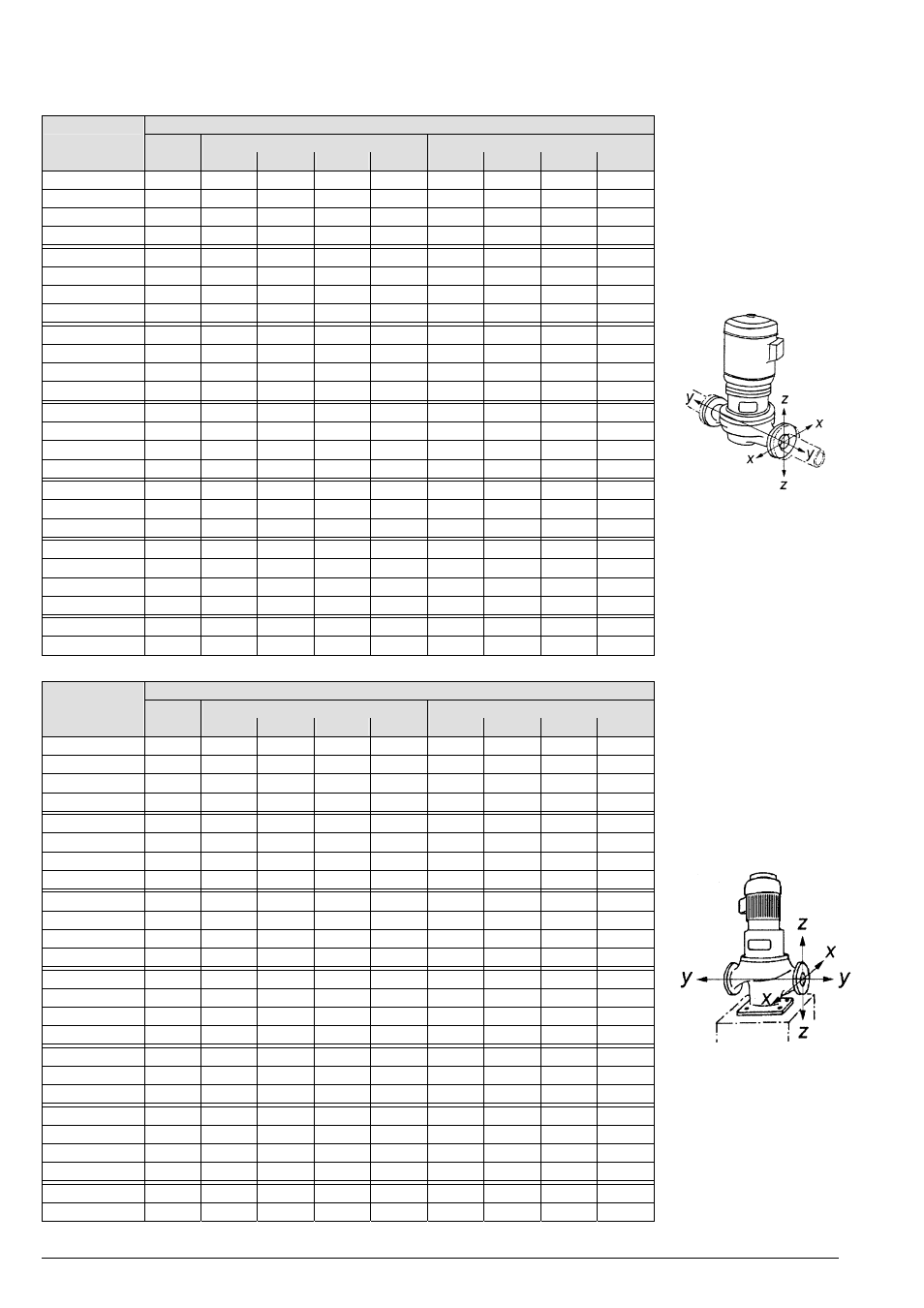

Gültig für die Pumpe in der Rohrleitung hängend
Type
Pumpenstutzen
DN
Kräfte [N] Momente [Nm]
Fx Fy Fz F Mx My Mz M
40-125 40 550 625 500 975 650 450 525 950
40-160 40 550 625 500 975 650 450 525 950
40-200 40 550 625 500 975 650 450 525 950
40-250 40 550 625 500 975 650 450 525 950
50-125 50 750 825 675 1300 700 500 575 1025
50-160 50 750 825 675 1300 700 500 575 1025
50-200 50 750 825 675 1300 700 500 575 1025
50-250 50 750 825 675 1300 700 500 575 1025
65-125 65 925 1050 850 1650 750 550 600 1100
65-160 65 925 1050 850 1650 750 550 600 1100
65-200 65 925 1050 850 1650 750 550 600 1100
65-250 65 925 1050 850 1650 750 550 600 1100
80-125 80 1125 1250 1025 1975 800 575 650 1175
80-160 80 1125 1250 1025 1975 800 575 650 1175
80-200 80 1125 1250 1025 1975 800 575 650 1175
80-250 80 1125 1250 1025 1975 800 575 650 1175
100-160 100 1500 1675 1350 2625 875 625 725 1300
100-200 100 1500 1675 1350 2625 875 625 725 1300
100-250 100 1500 1675 1350 2625 875 625 725 1300
125-160 125 1775 1975 1600 3100 1050 750 950 1525
125-200 125 1775 1975 1600 3100 1050 750 950 1525
125-250 125 1775 1975 1600 3100 1050 750 950 1525
125-315 125 1775 1975 1600 3100 1050 750 950 1525
150-200 150 2250 2500 2025 3925 1250 875 1025 1825
150-250 150 2250 2500 2025 3925 1250 875 1025 1825
Gültig für die Pumpe auf dem Stützfuß stehend
Type
Pumpenstutzen
DN
Kräfte [N] Momente [Nm]
Fx Fy Fz F Mx My Mz M
40-125 40 420 470 380 730 490 300 370 680
40-160 40 420 470 380 730 490 300 370 680
40-200 40 420 470 380 730 490 300 370 680
40-250 40 420 470 380 730 490 300 370 680
50-125 50 570 620 510 980 510 310 380 700
50-160 50 570 620 510 980 510 310 380 700
50-200 50 570 620 510 980 510 310 380 700
50-250 50 570 620 510 980 510 310 380 700
65-125 65 700 790 640 1240 530 330 390 730
65-160 65 700 790 640 1240 530 330 390 730
65-200 65 700 790 640 1240 530 330 390 730
65-250 65 700 790 640 1240 530 330 390 730
80-125 80 1125 1250 1025 1975 550 340 400 760
80-160 80 1125 1250 1025 1975 550 340 400 760
80-200 80 1125 1250 1025 1975 550 340 400 760
80-250 80 1125 1250 1025 1975 550 340 400 760
100-160 100 1500 1675 1350 2625 630 380 480 870
100-200 100 1500 1675 1350 2625 630 380 480 870
100-250 100 1500 1675 1350 2625 630 380 480 870
125-160 125 1775 1975 1600 3100 800 500 700 1180
125-200 125 1775 1975 1600 3100 800 500 700 1180
125-250 125 1775 1975 1600 3100 800 500 700 1180
125-315 125 1775 1975 1600 3100 800 500 700 1180
150-200 150 2250 2500 2025 3925 1000 630 780 1420
150-250 150 2250 2500 2025 3925 1000 630 780 1420
